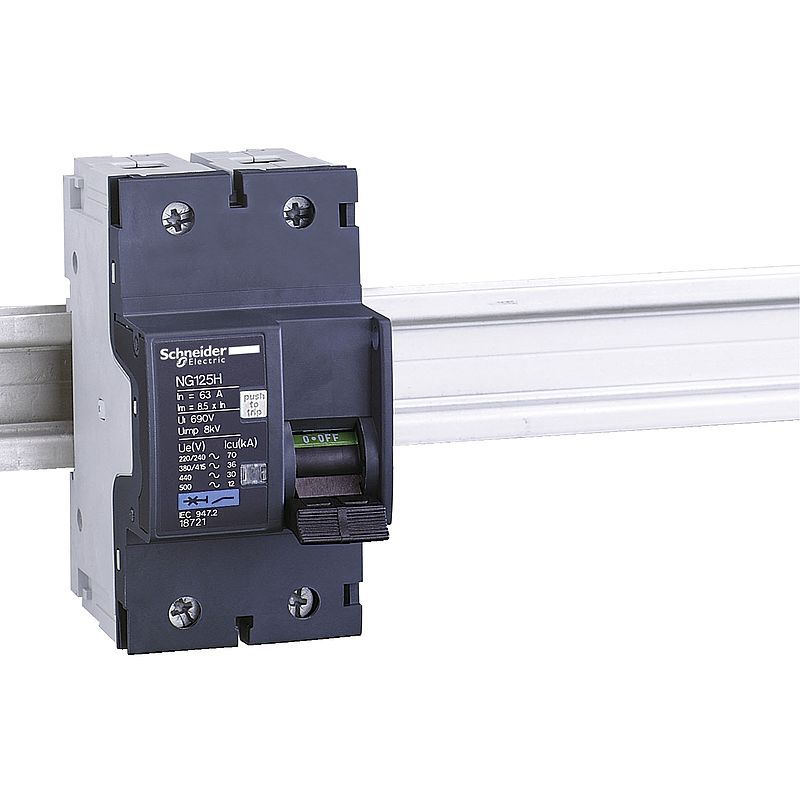

Leistungsschalter NG125H, 2-polig, 20A, C-Charakteristik
18716
Materialpreisgruppe
: D1
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (5)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (6)
Erweiterungen: Kompatible Produkte
Erweiterungen (2)
Drahtlose Sensoren: Kompatible Produkte
Drahtlose Sensoren (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti9 NG125 |
| Produkt- oder Komponententyp | Leitungsschutzschalter |
| Kurzbezeichnung des Geräts | NG125H |
| Geräteanwendung | Verteilung |
| Beschreibung der Pole | 2P |
| Anzahl der geschützten Pole | 2 |
| [In] Bemessungsstrom | 20 A bei 40 °C |
| Netzwerktyp | DC AC |
| Auslöser-Technologie | Thermomagnetisch |
| Kurvenscheibe | C |
| Ausschaltvermögen | 12 kA Icu bei 500 V AC 50/60 Hz entspricht EN/IEC 60947-2 30 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2 36 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2 70 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2 25 kA Icu bei <= 250 V DC entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A entspricht IEC 60947-2 |
| Eignung für Isolation | Ja entspricht IEC 60947-2 |
| Normen | EN/IEC 60947-2 | Zusatzmerkmale |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Betriebsbemessungsspannung | 380 - 415 V AC 50/60 Hz 500 V AC 50/60 Hz 220 - 240 V AC 50/60 Hz 440 V AC 50/60 Hz <= 250 V DC |
| Magnetische Auslösegrenze | 8 x Zoll +/-20 % |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen | 52,5 kA 75 % entspricht EN/IEC 60947-2 - 220 - 240 V AC 50/60 Hz 27 kA 75 % entspricht EN/IEC 60947-2 - 380 - 415 V AC 50/60 Hz 22,5 kA 75 % entspricht EN/IEC 60947-2 - 440 V AC 50/60 Hz 9 kA 75 % entspricht EN/IEC 60947-2 - 500 V AC 50/60 Hz 25 kA 100 % entspricht EN/IEC 60947-2 - <= 250 V DC |
| [Ui] Bemessungs-Isolationsspannung | 690 V AC 50/60 Hz entspricht EN/IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht EN/IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Kippschalter Manueller Auslösetest |
| Lokale Signalisierung | Auslöseanzeige ON/OFF-Anzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Ja |
| 9-mm-Raster | 6 |
| Höhe | 103 mm |
| Breite | 54 mm |
| Tiefe | 81 mm |
| Produktgewicht | 0,48 kg |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 10000 Zyklen |
| Vorrichtungen für Vorhängeschlösser | Verriegelbar |
| Anschlüsse - Klemmen | Tunnelklemmen1,5…50 mm² fest Tunnelklemmen1…35 mm² flexibel |
| Drahtabisolierungslänge | 20 mm |
| [M] Anzugsdrehmoment | 3,5 Nm |
| Erdschlussschutz | Separater Block |
| Montageposition | Vertikal |
| Beschreibung der Verriegelungsoptionen | Integrierte Verriegelung | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Schutzart (IK) | IK05 entspricht EN/IEC 62262 |
| Verschmutzungsgrad | 3 entspricht IEC 60947-2 |
| Überspannungskategorie | IV |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -30…70 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 447,000 g |
| VPE 1 Höhe | 5,800 cm |
| VPE 1 Breite | 8,100 cm |
| VPE 1 Länge | 10,900 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 6 |
| VPE 2 Gewicht | 2,920 kg |
| VPE 2 Höhe | 9,100 cm |
| VPE 2 Breite | 11,900 cm |
| VPE 2 Länge | 36,000 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 36 |
| VPE 3 Gewicht | 18,223 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | C839c050-8547-41ce-b0db-e9813554fc09 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 38 |
| Total lifecycle Carbon footprint | 38 kg CO2 eq. |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt enthält Halogen über den Schwellenwerten |
| Carbon footprint of the manufacturing phase [A1 to A3] | 2.7355154755650295 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 3 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.059801426580017934 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.00026626045354682254 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 34.76426086956521 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 35 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.06521779691310764 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.1 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
