Spezifikationen

Hauptmerkmale
Baureihe NG125
Baureihe Acti9

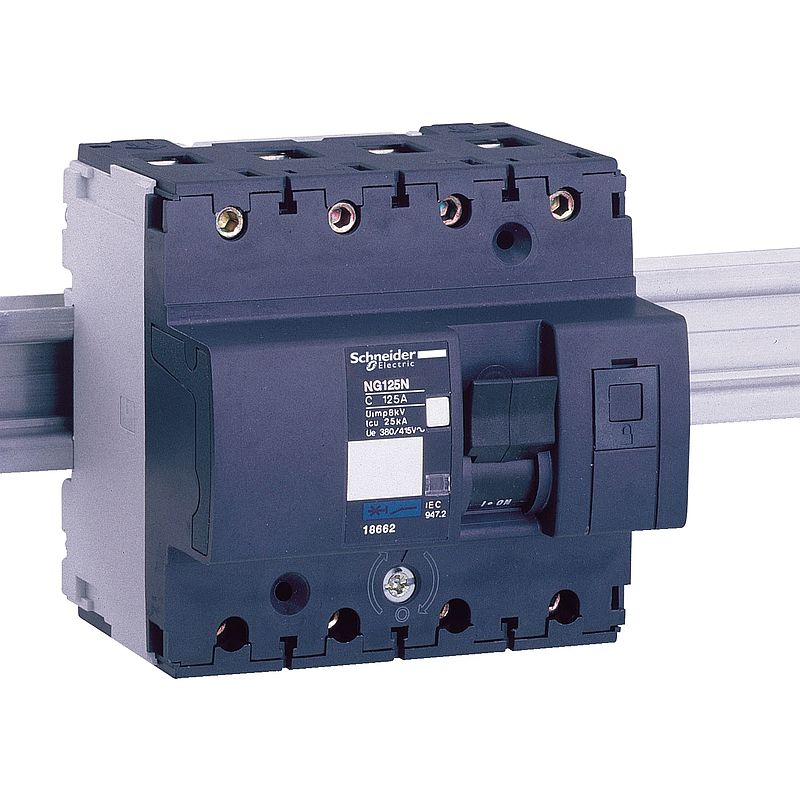

Produktname Acti9 NG125
Produkt- oder Komponententyp Leitungsschutzschalter
Kurzbezeichnung des Geräts NG125N
Geräteanwendung Verteilung
Beschreibung der Pole 4P
Anzahl der geschützten Pole 4
[In] Bemessungsstrom 100 A bei 40 °C
Netzwerktyp AC
DC
Auslöser-Technologie Thermomagnetisch
Kurvenscheibe C
Ausschaltvermögen 20 kA Icu bei <= 500 V DC entspricht EN/IEC 60947-2
10 kA Icu bei 500 V AC 50/60 Hz entspricht EN/IEC 60947-2
20 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2
25 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2
50 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2
Nutzungskategorie Kategorie A entspricht IEC 60947-2
Eignung für Isolation Ja entspricht IEC 60947-2
Zusatzmerkmale
Netzwerkfrequenz 50/60 Hz
[Ue] Betriebsbemessungsspannung 380 - 415 V AC 50/60 Hz
500 V AC 50/60 Hz
<= 500 V DC
220 - 240 V AC 50/60 Hz
440 V AC 50/60 Hz
Magnetische Auslösegrenze 8 x In
[Ics] Bemessungsbetriebs-Ausschaltvermögen 37,5 kA 75 % entspricht EN/IEC 60947-2 - 220 - 240 V AC 50/60 Hz
18,75 kA 75 % entspricht EN/IEC 60947-2 - 380 - 415 V AC 50/60 Hz
15 kA 75 % entspricht EN/IEC 60947-2 - 440 V AC 50/60 Hz
7,5 kA 75 % entspricht EN/IEC 60947-2 - 500 V AC 50/60 Hz
20 kA 100 % entspricht EN/IEC 60947-2 - <= 500 V DC
[Ui] Bemessungs-Isolationsspannung 690 V AC 50/60 Hz entspricht EN/IEC 60947-2
[Uimp] Bemessungs-Stoßspannungsfestigkeit 8 kV entspricht EN/IEC 60947-2
Kontaktstellungsanzeige Ja
Kontrolltyp Manueller Auslösetest
Kippschalter
Lokale Signalisierung ON/OFF-Anzeige
Auslöseanzeige
Montagemodus Aufsteckbar
Montagehalterung 35 mm symmetrische DIN-Schiene
Kompatibilität von Kammschienen und Verteilerblöcken NEIN
9-mm-Raster 12
Höhe 103 mm
Breite 108 mm
Tiefe 81 mm
Produktgewicht 0,96 kg
Mechanische Lebensdauer 20000 Zyklen
Elektrische Lebensdauer 5000 Zyklen
Vorrichtungen für Vorhängeschlösser Verriegelbar
Anschlüsse - Klemmen Tunnelklemmen16…70 mm² fest
Tunnelklemmen10…50 mm² flexibel
Drahtabisolierungslänge 20 mm
[M] Anzugsdrehmoment 6 Nm
Erdschlussschutz Separater Block
Montageposition Vertikal
Beschreibung der Verriegelungsoptionen Integrierte Verriegelung
Montage
Normen EN/IEC 60947-2
Schutzart (IP) IP20 entspricht IEC 60529
Schutzart (IK) IK05 entspricht EN/IEC 62262
Verschmutzungsgrad 3 entspricht IEC 60947-2
Überspannungskategorie IV
Tropentauglichkeit 2 entspricht IEC 60068-1
Relative Luftfeuchtigkeit 95 % bei 55 °C
Umgebungstemperatur bei Betrieb -30…70 °C
Umgebungstemperatur bei Lagerung -40…70 °C
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Gewicht 1,046 kg
VPE 1 Höhe 8,600 cm
VPE 1 Breite 12,400 cm
VPE 1 Länge 15,700 cm
VPE 2 Art S03
VPE 2 Menge 12
VPE 2 Gewicht 12,853 kg
VPE 2 Höhe 30,000 cm
VPE 2 Breite 30,000 cm
VPE 2 Länge 40,000 cm
Vertragliche Gewährleistung
Gewährleistung 18 months

Nachhaltigkeit

Green Premium

Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.

Weitere Informationen

Nachhaltigkeit
Angebotsstatus nachhaltiges Produkt Green Premium Produkt
EU-RoHS-Richtlinie Konform
EU-RoHS-Deklaration
Toxic heavy metal free Ja
Mercury free Ja
WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
