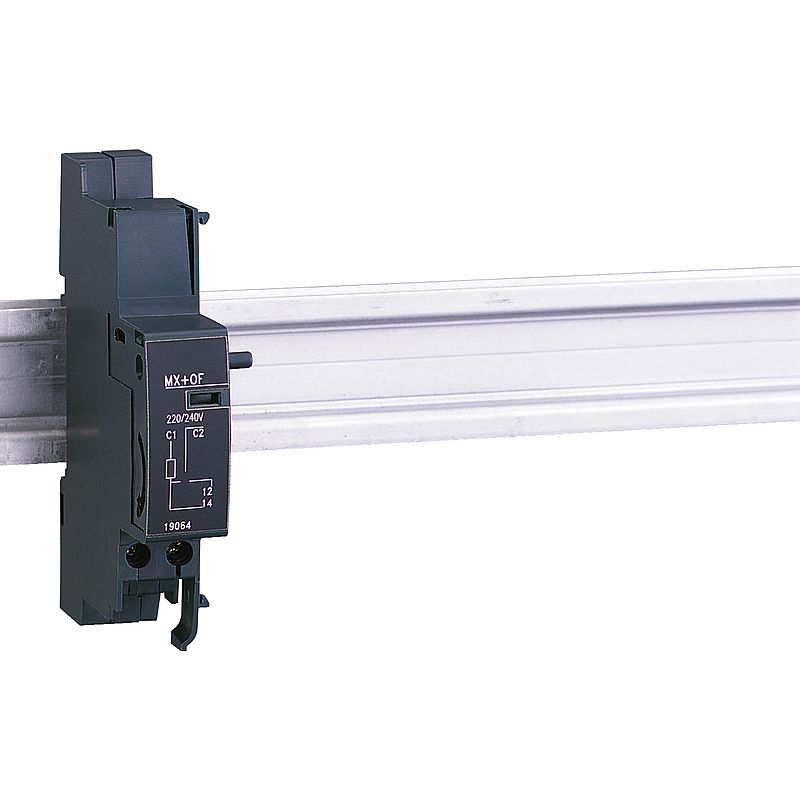

Arbeitsstromauslöser, MX+Hilfskontakt OF, 24 V AC
19066
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Leistungsschalter: Kompatible Produkte
Leistungsschalter (15)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Arbeitsstromauslöser mit Hilfsschalter OF |
| Kurzbezeichnung des Geräts | MX + OF |
| Zusammensetzung der Signalkontakte | 1 Wechslerkontakt |
| [Uc] Steuerkreisspannung | 24 V AC 50/60 Hz 24 V DC |
| 9-mm-Raster | 2 |
| Nennstrom [In] | 0,1…6 A bei <= 240 V, AC 0,1…3 A bei <= 48 V, DC |
Zusatzmerkmale |
| Kompatible Produktfamilie | Acti 9 Vigi NG125 Acti 9 Acti 9 NG125LMA Acti 9 Acti 9 NG125NA Acti 9 Acti9 NG125 |
| [Ui] Bemessungs-Isolationsspannung | 690 V AC 50/60 Hz entspricht EN/IEC 60947-5-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht EN/IEC 60947-5-1 |
| Lokale Signalisierung | Aktionsanzeige |
| Montagemodus | Fixiert |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Höhe | 105 mm |
| Breite | 32 mm |
| Tiefe | 78 mm |
| Produktgewicht | 0,132 kg |
| Elektrische Lebensdauer | 10000 Zyklen entspricht EN/IEC 60947-5-1 |
| Anschlüsse - Klemmen | Plattenklemme - 1 Kabel(n) 0,5…2,5 mm² - fest Plattenklemme - 1 Kabel(n) 0,5…1,5 mm² - flexibel Plattenklemme - 1 Kabel(n) 0,5…1,5 mm² - flexibel mit Aderendhülse Plattenklemme - 2 Kabel(n) 2,5 mm² - flexibel Plattenklemme - 2 Kabel(n) 2,5 mm² - fest Plattenklemme - 2 Kabel(n) 1,5 mm² - flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 10 mm |
| [M] Anzugsdrehmoment | 1 Nm |
| Kompatibilitätscode | MX + OF | Montage |
| Normen | EN/IEC 60947-1 EN/IEC 60947-5-1 |
| Schutzart (IP) | IP20 B entspricht EN/IEC 60947-5-1 IP4 entspricht EN/IEC 60947-5-1 |
| Verschmutzungsgrad | 3 entspricht EN/IEC 60947-5-1 |
| Überspannungskategorie | II |
| Tropentauglichkeit | 2 entspricht EN/IEC 60947-5-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 124,000 g |
| VPE 1 Höhe | 3,200 cm |
| VPE 1 Breite | 7,800 cm |
| VPE 1 Länge | 10,500 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 6 |
| VPE 2 Gewicht | 807,000 g |
| VPE 2 Höhe | 11,200 cm |
| VPE 2 Breite | 8,500 cm |
| VPE 2 Länge | 23,500 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 54 |
| VPE 3 Gewicht | 7,740 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Toxic heavy metal free | Ja |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
