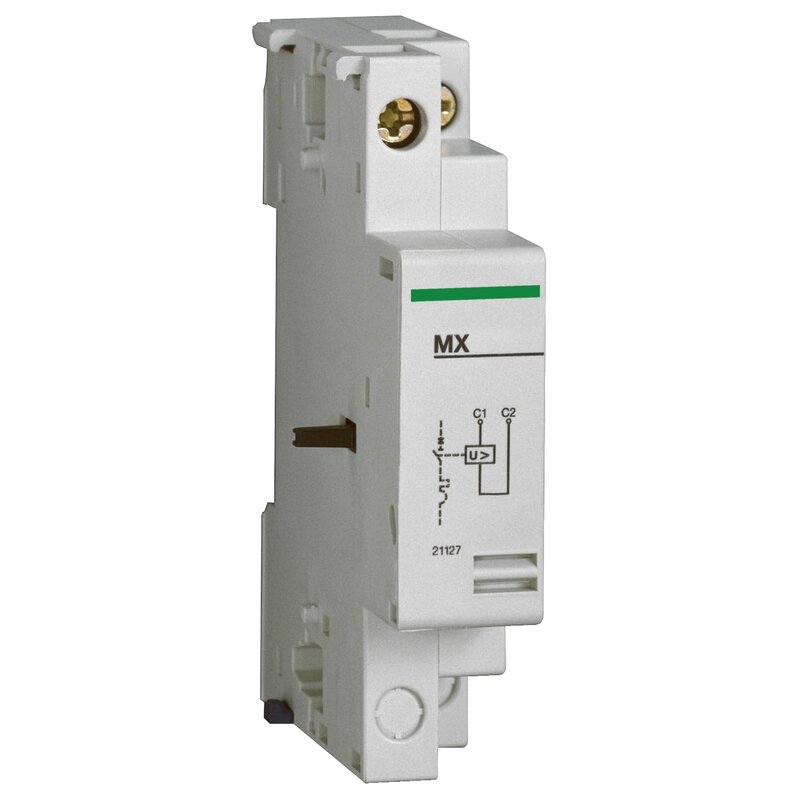

Arbeitsstromauslöser MX für P25M, 380-415 V AC 50 Hz
21128
Materialpreisgruppe
: D0
Hauptdokumente
 Produktdatenblatt |
Download |
|
Catalog
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Arbeitsstromauslöser |
| Kurzbezeichnung des Geräts | MX |
| [Uc] Steuerkreisspannung | 380 - 415 V AC 50/60 Hz |
| 9-mm-Raster | 2 |
| [In] Bemessungsstrom | AC-15 2,2 A bei 415 V, AC 50/60 Hz | Zusatzmerkmale |
| Kompatible Produktfamilie | Acti9 P25M |
| [Ui] Bemessungs-Isolationsspannung | 690 V AC 50/60 Hz entspricht EN/IEC 60947-5-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht EN/IEC 60947-5-1 |
| Lokale Signalisierung | Aktionsanzeige |
| Montagemodus | Fest |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Höhe | 92 mm |
| Breite | 18 mm |
| Tiefe | 82 mm |
| Produktgewicht | 0,114 kg |
| Anschlüsse - Klemmen | Klemmenanschluss - 1 Kabel(n) 1…2,5 mm² - fest Klemmenanschluss - 1 Kabel(n) 0,75…2,5 mm² - flexibel Klemmenanschluss - 1 Kabel(n) 0,75…1,5 mm² - flexibel mit Aderendhülse Klemmenanschluss - 2 Kabel(n) 1…2,5 mm² - fest Klemmenanschluss - 2 Kabel(n) 0,75…2,5 mm² - flexibel Klemmenanschluss - 2 Kabel(n) 0,75…1,5 mm² - flexibel mit Aderendhülse |
| [M] Anzugsdrehmoment | 1,4 Nm | Montage |
| Normen | EN/IEC 60947-5-1 |
| Produktzertifizierungen | CEBEC FIMKO NEMKO DEMKO SEMKO |
| Tropentauglichkeit | 2 entspricht EN/IEC 60947-5-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -20…60 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 114,000 g |
| VPE 1 Höhe | 9,200 cm |
| VPE 1 Breite | 8,200 cm |
| VPE 1 Länge | 3,700 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 25 |
| VPE 2 Gewicht | 3,270 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 200 |
| VPE 3 Höhe | 45,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 38,160 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahme EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| SCIP-Nummer | 9da5f8d9-d60f-424a-bb30-a856a097686c |
| Rücknahme | No |
