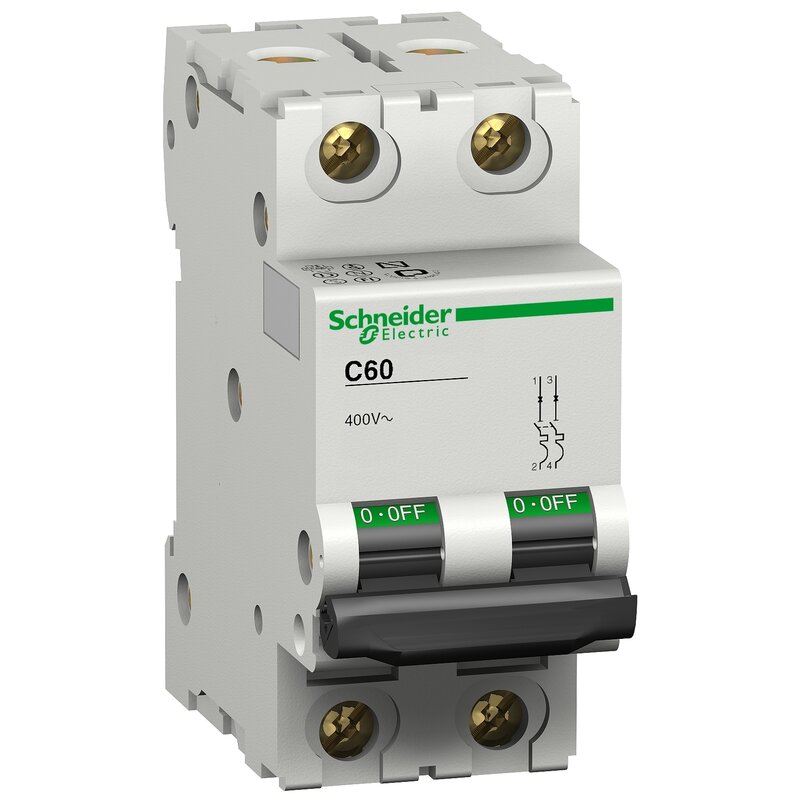

Leitungsschutzschalter Multi 9 C60L, 2-polig, 2A, C-Kurve
25419
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Environmental Disclosure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | C60 |
| Baureihe | Multi 9 |
| Produktname | C60 |
| Produkt- oder Komponententyp | Leitungsschutzschalter |
| Kurzbezeichnung des Geräts | C60L |
| Geräteanwendung | Verteilung |
| Beschreibung der Pole | 2P |
| Anzahl der geschützten Pole | 2 |
| [In] Bemessungsstrom | 2 A bei 40 °C |
| Netzwerktyp | DC AC |
| Auslöser-Technologie | Thermomagnetisch |
| Kurvenscheibe | C |
| Ausschaltvermögen | 20 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2 50 kA Icu bei 230 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2 25 kA Icu bei 400 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2 30 kA Icu bei 125 V DC 2P entspricht EN/IEC 60947-2 50 kA Icu bei 125 V DC 3P entspricht EN/IEC 60947-2 60 kA Icu bei <= 250 V DC 4P entspricht EN/IEC 60947-2 |
| Eignung für Isolation | Ja entspricht IEC 60947-2 | Zusatzmerkmale |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Betriebsbemessungsspannung | 440 V AC 50/60 Hz 230 - 240 V AC 50/60 Hz 400 - 415 V AC 50/60 Hz <= 250 V DC |
| Magnetische Auslösegrenze | 7 - 10 x In |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen | 10 kA entspricht EN/IEC 60947-2 - 440 V AC 50/60 Hz 25 kA entspricht EN/IEC 60947-2 - 230 - 240 V AC 50/60 Hz 12,5 kA entspricht EN/IEC 60947-2 - 400 - 415 V AC 50/60 Hz |
| Begrenzungsklasse | 3 entspricht EN/IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | ON/OFF-Anzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | NEIN |
| 9-mm-Raster | 4 |
| Höhe | 81 mm |
| Breite | 36 mm |
| Tiefe | 73 mm |
| Produktgewicht | 0,24 kg |
| Mechanische Lebensdauer | 20000 Zyklen |
| Anschlüsse - Klemmen | Tunnelklemmen16 mm² flexibel Tunnelklemmen25 mm² fest |
| [M] Anzugsdrehmoment | Stromkreis: 2 Nm oben 2 Nm Unterseite |
| Erdschlussschutz | Separater Block |
| Produktkompatibilität | C60 Hilfsmittel C60 Zubehör |
Montage |
| Normen | EN/IEC 60947-2 EN 60898 |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Verpackung mit Recycling-Karton | Ja |
| SCIP-Nummer | 40a4e715-7fff-45ff-88bf-38212f6a80a5 |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=25419_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=25419_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
