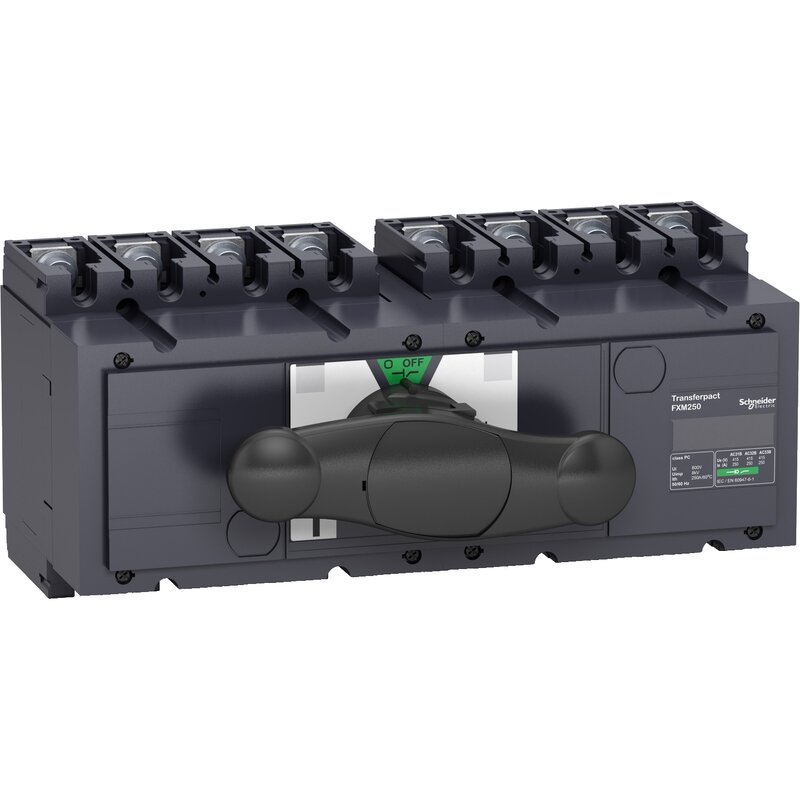

Manueller Netzumschalter mit ComPact INS250 4P 250A Festeinbau

31147
Materialpreisgruppe : DC
899,00 €
EAN Code: 3303430311478
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
Instruction sheet Download
Catalog Download
Certificate Download
CAD Download
Declaration of conformity Download
Circularity Profile Download
User guide Download
Environmental Disclosure Download
Alle Dokumente

Spezifikationen

Hauptmerkmale
Baureihe INS250
Baureihe TransferPacT
ComPacT
Kurzbezeichnung des Geräts INS250
Produkt- oder Komponententyp Manueller Transferschalter
Geräteanwendung Stromversorgungsquelle ändern
Kompatible Produktfamilie ComPacT ComPacT INS INS250 Lasttrennschalter
Beschreibung der Pole 4P
Netzwerktyp AC
DC
Netzwerkfrequenz 50/60 Hz
Montagemodus Fest
Anschluss auf der Oberseite Frontseite
Anschluss auf der Unterseite Frontseite
Eignung für Isolation Ja
Kontaktstellungsanzeige Ja
[Icm] Bemessungsgrenz-Kurzschlusseinschaltvermögen 30 kA Lasttrennschalter allein 690 V AC bei 50/60 Hz
330 kA mit vorgeschaltetem Leistungsschalter 690 V AC bei 50/60 Hz
Zusatzmerkmale
Klasse des Transferschalters PC
Anzahl der Kontaktpositionen 3
Steuerungstyp Direkter Front-Drehgriff
Montagehalterung Platte
Schiene
Beschreibung der Verriegelungsoptionen Vorhängeschloss in AUS-Stellung
[Ie] Bemessungs-Betriebsstrom AC-22A: 250 A AC 50/60 Hz 220/240 V
AC-22A: 250 A AC 50/60 Hz 380/415 V
AC-22A: 250 A AC 50/60 Hz 440/480 V
AC-22A: 250 A AC 50/60 Hz 500/525 V
AC-22A: 250 A AC 50/60 Hz 660/690 V
AC-23A: 250 A AC 50/60 Hz 220/240 V
AC-23A: 250 A AC 50/60 Hz 380/415 V
AC-23A: 250 A AC 50/60 Hz 440/480 V
AC-23A: 250 A AC 50/60 Hz 500/525 V
AC-23A: 250 A AC 50/60 Hz 660/690 V
DC-22A: 250 A DC 125 V 2 Pole in Serie
DC-23A: 250 A DC 125 V 2 Pole in Serie
DC-22A: 250 A DC 250 V 4 Pole in Serie
DC-23A: 250 A DC 250 V 4 Pole in Serie
[Ith] Konventioneller thermischer Strom in freier Luft 250 A bei 60 °C
Nennleistung Unterbrechungsfrei
Intermittierende Betriebsklasse Klasse 120 - 60 %
[Ui] Bemessungs-Isolationsspannung 750 V AC 50/60 Hz
[Uimp] Bemessungs-Stoßspannungsfestigkeit 8 kV
[Ue] Bemessungs-Betriebsspannung 690 V AC 50/60 Hz entspricht IEC 60947-3
250 V DC entspricht IEC 60947-3
Mechanische Verriegelung Mit mechanischer Verriegelung
Mechanische Lebensdauer 15000 Zyklen
Elektrische Lebensdauer AC-22A: 1500 Zyklen 440 V AC 50/60 Hz
AC-22A: 1500 Zyklen 500 V AC 50/60 Hz
AC-22A: 1500 Zyklen 690 V AC 50/60 Hz
AC-23A: 1500 Zyklen 440 V AC 50/60 Hz
AC-23A: 1500 Zyklen 500 V AC 50/60 Hz
AC-23A: 1500 Zyklen 690 V AC 50/60 Hz
DC-22A: 1500 Zyklen 125 V DC 2 Pole in Serie
DC-23A: 1500 Zyklen 125 V DC 2 Pole in Serie
DC-22A: 1500 Zyklen 250 V DC 4 Pole in Serie
DC-23A: 1500 Zyklen 250 V DC 4 Pole in Serie
Anschlussraster 35 mm
[Icw] Bemessungs-Kurzzeitstromfestigkeit 1,8 kA während 30 s entspricht IEC 60947-3
2,2 kA während 20 s entspricht IEC 60947-3
4,9 kA während 3 s entspricht IEC 60947-3
8,5 kA während 1 s entspricht IEC 60947-3
Höhe 136 mm
Breite 295 mm
Tiefe 131 mm
Produktgewicht 6,4 kg
Betriebsmodus Manuell
Montage
Normen IEC 60947-1
IEC 60947-3
Produktzertifizierungen CB
Schutzklasse für Stromschläge Klasse II
Schutzart (IP) IP40 entspricht IEC 60947-3
Verschmutzungsgrad 3
Umgebungstemperatur bei Betrieb -25…70 °C
Verpackungseinheiten
VPE 1 Art PCE
Anzahl der Geräte pro Packung 1
VPE 1 Höhe 15,4 cm
VPE 1 Breite 18,0 cm
VPE 1 Länge 40,5 cm
Verpackungsgewicht (Lbs) 6,75 kg
VPE 2 Art S04
VPE 2 Menge 2
VPE 2 Höhe 30,0 cm
VPE 2 Breite 40,0 cm
VPE 2 Länge 60,0 cm
VPE 2 Gewicht 14,266 kg
Vertragliche Gewährleistung
Garantie (in Monaten) 18

Nachhaltigkeit

Nachhaltigkeit
Quecksilberfrei Ja
SCIP-Nummer 96c07461-c89d-4d0d-8646-22e0f7ae8dc0
Verpackung ohne Kunststoff Nein
Verpackung mit Recycling-Karton Ja
Rücknahme Nein
Sustainable packaging Nein
WEEE-Kennzeichnung Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
EU-RoHS-Richtlinie https://download.schneider-electric.com/files?p_Doc_Ref=31147_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
