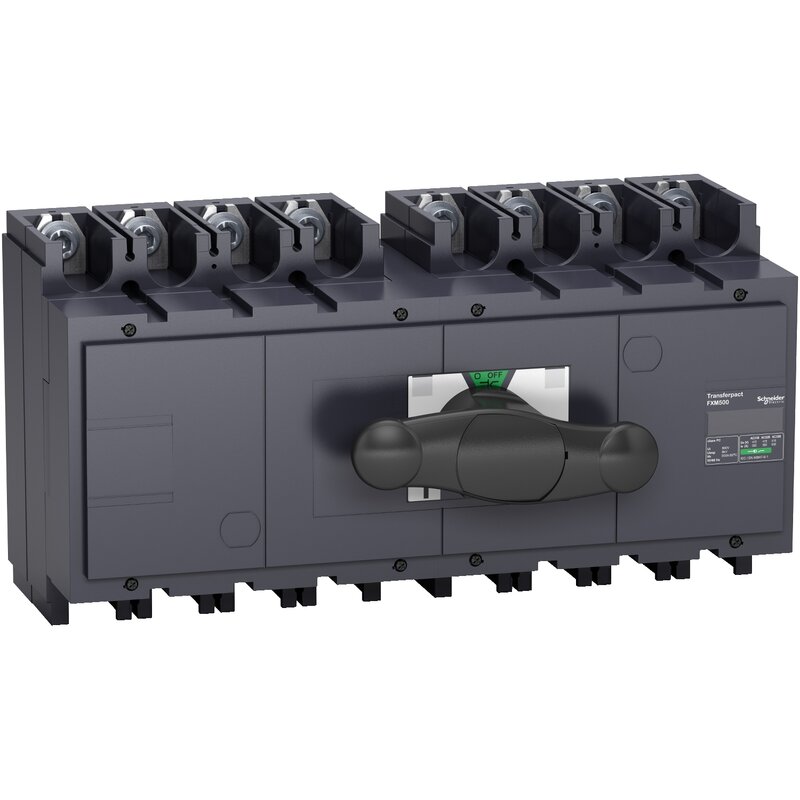

Manueller Netzumschalter mit ComPact INS500 4P 500A Festeinbau

31153
Materialpreisgruppe : DC
2.102,00 €
EAN Code: 3303430311539
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
Instruction sheet Download
Catalog Download
Certificate Download
Declaration of conformity Download
CAD Download
Environmental Disclosure Download
Alle Dokumente

Spezifikationen

Hauptmerkmale
Baureihe INS320 - 630
Baureihe TransferPacT
ComPacT
Kurzbezeichnung des Geräts INS500
Produkt- oder Komponententyp Manueller Transferschalter
Geräteanwendung Stromversorgungsquelle ändern
Kompatible Produktfamilie ComPacT ComPacT INS INS500 Lasttrennschalter
Beschreibung der Pole 4P
Netzwerktyp DC
AC
Netzwerkfrequenz 50/60 Hz
Montagemodus Fest
Anschluss auf der Oberseite Frontseite
Anschluss auf der Unterseite Frontseite
Eignung für Isolation Ja
Kontaktstellungsanzeige Ja
[Icm] Bemessungsgrenz-Kurzschlusseinschaltvermögen 330 kA mit vorgeschaltetem Leistungsschalter 690 V AC bei 50/60 Hz
50 kA Lasttrennschalter allein 690 V AC bei 50/60 Hz
Zusatzmerkmale
Klasse des Transferschalters PC
Anzahl der Kontaktpositionen 3
Steuerungstyp Direkter Front-Drehgriff
Montagehalterung Schiene
Platte
Beschreibung der Verriegelungsoptionen Vorhängeschloss in AUS-Stellung
[Ie] Bemessungs-Betriebsstrom AC-22A: 500 A AC 50/60 Hz 220/240 V
AC-22A: 500 A AC 50/60 Hz 380/415 V
AC-22A: 500 A AC 50/60 Hz 440/480 V
AC-22A: 500 A AC 50/60 Hz 500/525 V
AC-22A: 500 A AC 50/60 Hz 660/690 V
AC-23A: 500 A AC 50/60 Hz 220/240 V
AC-23A: 500 A AC 50/60 Hz 380/415 V
AC-23A: 500 A AC 50/60 Hz 440/480 V
AC-23A: 500 A AC 50/60 Hz 500/525 V
AC-23A: 500 A AC 50/60 Hz 660/690 V
DC-22A: 500 A DC 125 V 2 Pole in Serie
DC-23A: 500 A DC 125 V 2 Pole in Serie
DC-22A: 500 A DC 250 V 4 Pole in Serie
DC-23A: 500 A DC 250 V 4 Pole in Serie
[Ith] Konventioneller thermischer Strom in freier Luft 500 A bei 60 °C
Nennleistung Unterbrechungsfrei
Intermittierende Betriebsklasse Klasse 120 - 60 %
[Ui] Bemessungs-Isolationsspannung 750 V AC 50/60 Hz
[Uimp] Bemessungs-Stoßspannungsfestigkeit 8 kV
[Ue] Bemessungs-Betriebsspannung 690 V AC 50/60 Hz entspricht IEC 60947-3
250 V DC entspricht IEC 60947-3
Mechanische Verriegelung Mit mechanischer Verriegelung
Mechanische Lebensdauer 10000 Zyklen
Elektrische Lebensdauer AC-22A: 1500 Zyklen 440 V AC 50/60 Hz
AC-22A: 1500 Zyklen 500 V AC 50/60 Hz
AC-22A: 1500 Zyklen 690 V AC 50/60 Hz
AC-23A: 1500 Zyklen 440 V AC 50/60 Hz
AC-23A: 1500 Zyklen 500 V AC 50/60 Hz
AC-23A: 1500 Zyklen 690 V AC 50/60 Hz
DC-23A: 1000 Zyklen 250 V DC 4 Pole in Serie
Anschlussraster 45 mm
[Icw] Bemessungs-Kurzzeitstromfestigkeit 11,5 kA während 3 s entspricht IEC 60947-3
20 kA während 1 s entspricht IEC 60947-3
4 kA während 30 s entspricht IEC 60947-3
4,9 kA während 20 s entspricht IEC 60947-3
Höhe 205 mm
Breite 395 mm
Tiefe 155 mm
Produktgewicht 13,5 kg
Betriebsmodus Manuell
Montage
Normen IEC 60947-1
IEC 60947-3
Produktzertifizierungen CB
Schutzklasse für Stromschläge Klasse II
Schutzart (IP) IP40 entspricht IEC 60947-3
Verschmutzungsgrad 3
Umgebungstemperatur bei Betrieb -25…70 °C
Verpackungseinheiten
VPE 1 Art PCE
Anzahl der Geräte pro Packung 1
VPE 1 Höhe 21,500 cm
VPE 1 Breite 23,000 cm
VPE 1 Länge 49,500 cm
Verpackungsgewicht (Lbs) 14,664 kg
VPE 2 Art P12
VPE 2 Menge 8
VPE 2 Höhe 90,000 cm
VPE 2 Breite 80,000 cm
VPE 2 Länge 120,000 cm
VPE 2 Gewicht 134,512 kg
Vertragliche Gewährleistung
Garantie (in Monaten) 18

Nachhaltigkeit

Nachhaltigkeit
Quecksilberfrei Ja
SCIP-Nummer 083e8909-2a26-4211-a57e-aa06dc895a3b
Verpackung ohne Kunststoff Nein
Verpackung mit Recycling-Karton Ja
Rücknahme Nein
Sustainable packaging Nein
WEEE-Kennzeichnung Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
