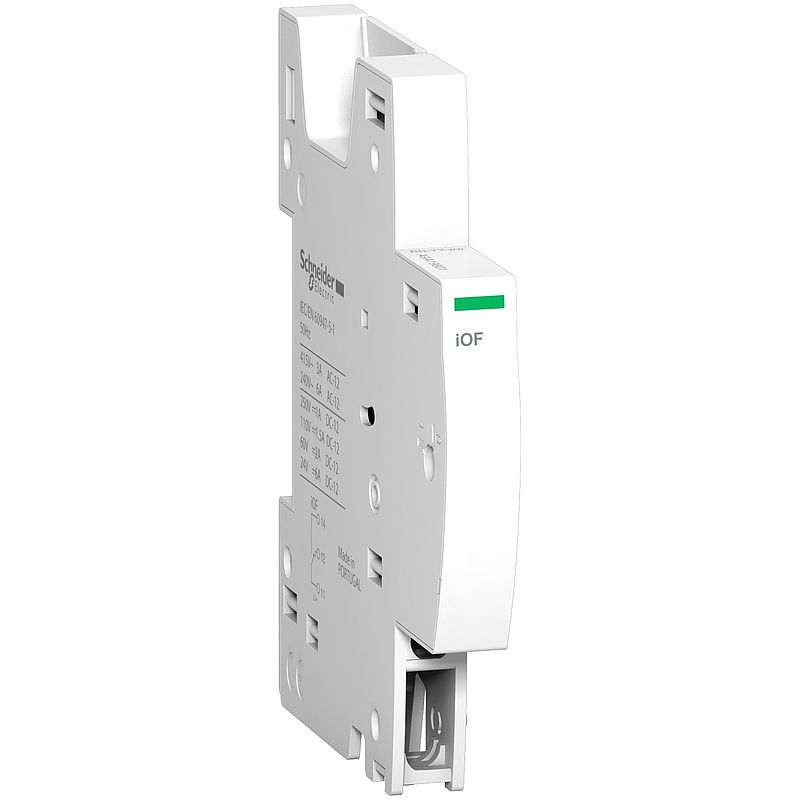

Hilfsschalter iOF - FI/LS iC60, 1 Wechsler, 24..230VAC / 24..250VDC, 6A

A9A19801

Materialpreisgruppe : D7

24,90 €

EAN Code: 3606481158048

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Circularity Profile	Download
Instruction sheet	Download
CAD	Download
Environmental Disclosure	Download

Hauptmerkmale
Produktbereich	Acti9
Produkt- oder Komponententyp	Hilfsschalter OF
Kurzbezeichnung des Geräts	iOF
Zusammensetzung der Signalkontakte	1 Wechslerkontakt
[In] Bemessungsstrom	6 A bei 24 V, DC 2 A bei 60 V, DC 1,5 A bei 110 V, DC 1 A bei 250 V, DC 6 A bei 24 - 230 V, AC 50 Hz 3 A bei 415 V, AC 50 Hz
9-mm-Raster	1
Normen	EN/IEC 60947-5-1
Zusatzmerkmale
Montagemodus	Aufsteckbar
Montagehalterung	DIN-Schiene
Höhe	86 mm
Breite	9 mm
Tiefe	71 mm
Produktgewicht	34,5 g
Farbe	Weiß
Anschlüsse - Klemmen	Schraubklemme (unten) 1 Kabel(n) 0,25…4 mm² - fest Schraubklemme (unten) 1 Kabel(n) 0,25…2,5 mm² - flexibel Schraubklemme (unten) 2 Kabel(n) 1,5 mm² - fest Schraubklemme (unten) 2 Kabel(n) 1,5 mm² - flexibel Schraubklemme (unten) 1 Kabel(n) 2,5 mm² - flexibel mit Aderendhülse
Drahtabisolierungslänge	6 mm für unten Verbindung
[M] Anzugsdrehmoment	0,6 Nm unten
Montage
Umgebungstemperatur bei Betrieb	-25…60 °C
Umgebungstemperatur bei Lagerung	-40…70 °C
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	54,000 g
VPE 1 Höhe	8,000 cm
VPE 1 Breite	2,000 cm
VPE 1 Länge	9,800 cm
VPE 2 Art	S03
VPE 2 Menge	72
VPE 2 Gewicht	4,327 kg
VPE 2 Höhe	30,000 cm
VPE 2 Breite	30,000 cm
VPE 2 Länge	40,000 cm
Vertragliche Gewährleistung
Gewährleistung	18 Monate

Environmental data

EU-RoHS-Richtlinie	Konform mit Ausnahme EU-RoHS-Deklaration
Quecksilberfrei	Ja
WEEE	Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen.
SCIP-Nummer	A7b24ae6-2312-4e67-b7c9-56fce3e8c723
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Ja
Rücknahme	No
Nachhaltige Verpackung	Ja
