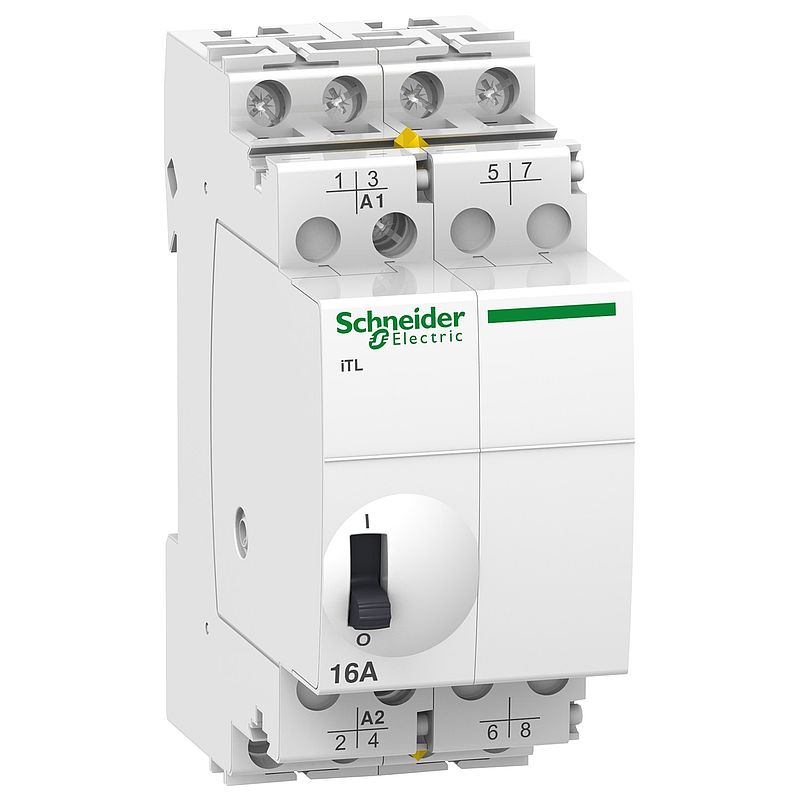

Fernschalter iTL, 4P, 4 S, 16A, Spule 110VDC, 230-240VAC 50/60Hz

A9C30814

Materialpreisgruppe : D3

82,20 €

EAN Code: 3606480091902

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Declaration of conformity	Download
Broschüre	Download
CAD	Download
Katalog	Download
Environmental Disclosure	Download
Certificate	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (1)

(9)

Erweiterungen (1)

Spezifikationen

Hauptmerkmale
range of product	Acti9
Produktname	Acti9 iTL
Produkt- oder Komponententyp	Impulsrelais
Kurzbezeichnung des Geräts	iTL
Geräteanwendung	Standard
Poles	4P
Zusammensetzung des Polkontakts	4 S
[In] Bemessungsstrom	16 A
Netzwerktyp	AC
[Uc] Steuerkreisspannung	230 - 240 V AC 50/60 Hz 110 V DC
Zusatzmerkmale
Netzwerkfrequenz	50/60 Hz
[Ue] Betriebsbemessungsspannung	415 V AC 50/60 Hz
Steuerungstyp	Fernsteuerung und manuelle Steuerung
Typ des Steuersignals	Impuls
Taktfrequenz	5 Schaltvorgänge/Minute 100 Schaltvorgänge/Tag
Impulsdauer	50 ms - 1 s
Fernsteuerbetätigungsart	Leuchtdrucktaster 3 mA
Lokale Signalisierung	ON/OFF-Anzeige
Montagemodus	Fest
Montagehalterung	DIN-Schiene
9-mm-Raster	4
Höhe	84 mm
Breite	36 mm
Tiefe	60 mm
Elektrische Lebensdauer	AC-21: 200000 Zyklen AC-22: 100000 Zyklen
Anschlüsse - Klemmen	Steuerkreis: Tunnelklemmen 1 Kabel 0,5…4 mm² fest Steuerkreis: Tunnelklemmen 1 Kabel 0,5…4 mm² fest mit Kabelende Steuerkreis: Tunnelklemmen 1 Kabel 1…4 mm² flexibel Steuerkreis: Tunnelklemmen 1 Kabel 1…4 mm² flexibel mit Aderendhülse Stromkreis: Tunnelklemmen 1 Kabel 1,5…4 mm² fest Stromkreis: Tunnelklemmen 1 Kabel 1,5…4 mm² fest mit Kabelende Stromkreis: Tunnelklemmen 1 Kabel 1,5…4 mm² flexibel Stromkreis: Tunnelklemmen 1 Kabel 1,5…4 mm² flexibel mit Aderendhülse
Drahtabisolierungslänge	11 mm
[M] Anzugsdrehmoment	1 Nm
Kompatible Produktfamilie	Acti9 iATEt Acti9 iATL4 Acti9 iATLc Acti9 iATLc+s Acti9 iATLm Acti9 iATLs Acti9 iATLz Acti9 iETL iTL 16 Acti9 iATLc+c Acti9 iATL24
Montage
Normen	EN 669-1 EN 669-2-2
Produktzertifizierungen	GOST CCC
Gütesiegel	KEMA CEBEC NF VDE IMQ
Geräuschpegel	60 dB
Schutzart (IP)	IP20 entspricht IEC 60529 (bei Öffnung) IP40 entspricht IEC 60529 (im Schrank)
Verschmutzungsgrad	3
Tropentauglichkeit	2
Relative Luftfeuchtigkeit	95 % bei 55 °C
Umgebungstemperatur bei Betrieb	-20…50 °C
Umgebungstemperatur bei Lagerung	-40…70 °C
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	218,0 g
VPE 1 Höhe	7,0 cm
VPE 1 Breite	3,6 cm
VPE 1 Länge	9,5 cm
VPE 2 Art	BB1
VPE 2 Menge	6
VPE 2 Gewicht	1,355 kg
VPE 2 Höhe	2,92 cm
VPE 2 Breite	30,0 cm
VPE 2 Länge	20,0 cm
VPE 3 Art	S03
VPE 3 Menge	72
VPE 3 Gewicht	16,76 kg
VPE 3 Höhe	30,0 cm
VPE 3 Breite	30,0 cm
VPE 3 Länge	40,0 cm
Vertragliche Gewährleistung
Gewährleistung	18 months

Nachhaltigkeit

Environmental data

EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Quecksilberfrei	Ja
WEEE	Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen.
Kreislaufwirtschaftsprofil	Keine besonderen Recycling-Verfahren erforderlich
SCIP-Nummer	6763a476-30bc-4d05-a4bb-93f8d65c3771
Giftiges Schwermetall frei	Ja
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Nein
Rücknahme	No
CO2-Bilanz (kg CO2 eq.)	7
Silikonfrei	Nein
Global warming ; Total life cycle	7 kg CO2 eq.
