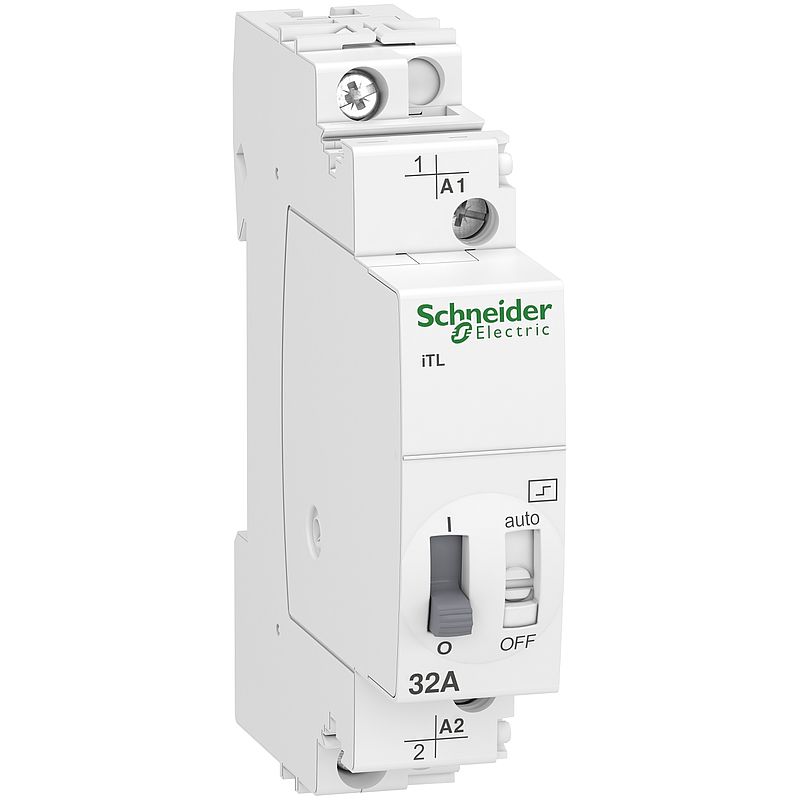

Fernschalter iTL, 1P, 1S, 32A, Spule 110VDC, 230-240VAC 50/60Hz
A9C30831
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Brochure
|
Download |
|
Application Notes
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Environmental Disclosure
|
Download |
|
Certificate
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (7)
Erweiterungen: Kompatible Produkte
Erweiterungen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| range of product | Acti9 |
| Produktname | Acti9 iTL |
| Produkt- oder Komponententyp | Impulsrelais |
| Kurzbezeichnung des Geräts | iTL |
| Geräteanwendung | Standard |
| Poles | 1P |
| Zusammensetzung des Polkontakts | 1 S |
| [In] Bemessungsstrom | 32 A |
| Netzwerktyp | AC |
| [Uc] Steuerkreisspannung | 230 - 240 V AC 50/60 Hz 110 V DC |
Zusatzmerkmale |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Betriebsbemessungsspannung | 250 V AC 50/60 Hz |
| Steuerungstyp | Spulenabschaltung Fernsteuerung und manuelle Steuerung |
| Typ des Steuersignals | Impuls |
| Taktfrequenz | 100 Schaltvorgänge/Tag 5 Schaltvorgänge/Minute |
| Impulsdauer | 50 ms - 1 s |
| Fernsteuerbetätigungsart | Leuchtdrucktaster |
| Lokale Signalisierung | ON/OFF-Anzeige |
| Montagemodus | Fest |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 2 |
| Höhe | 84 mm |
| Breite | 18 mm |
| Tiefe | 60 mm |
| Elektrische Lebensdauer | AC-21: 50000 Zyklen AC-22: 20000 Zyklen |
| Anschlüsse - Klemmen | Steuerkreis: Tunnelklemmen 1 Kabel 0,5…4 mm² fest Steuerkreis: Tunnelklemmen 1 Kabel 0,5…4 mm² fest mit Kabelende Steuerkreis: Tunnelklemmen 1 Kabel 1…4 mm² flexibel Steuerkreis: Tunnelklemmen 1 Kabel 1…4 mm² flexibel mit Aderendhülse Steuerkreis: Tunnelklemmen 1 Kabel 1,5…10 mm² fest Steuerkreis: Tunnelklemmen 1 Kabel 1,5…10 mm² fest mit Kabelende Steuerkreis: Tunnelklemmen 1 Kabel 1,5…10 mm² flexibel Steuerkreis: Tunnelklemmen 1 Kabel 1,5…10 mm² flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 11 mm |
| [M] Anzugsdrehmoment | 1,2 Nm |
| Kompatible Produktfamilie | Acti9 iATEt Acti9 iATL4 Acti9 iATLc Acti9 iATLc+s Acti9 iATLm Acti9 iATLs Acti9 iATLz Acti9 iATLc+c Acti9 iATL24 Acti9 iETL iTL 32 |
Montage |
| Normen | EN 669-1 EN 669-2-2 |
| Produktzertifizierungen | GOST |
| Konformitätskennzeichen | VDE IMQ KEMA NF CEBEC |
| Geräuschpegel | 60 dB |
| Schutzart (IP) | IP20 entspricht IEC 60529 (bei Öffnung) IP40 entspricht IEC 60529 (im Schrank) |
| Verschmutzungsgrad | 3 |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -20…50 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 110,8 g |
| VPE 1 Höhe | 2 cm |
| VPE 1 Breite | 7 cm |
| VPE 1 Länge | 8,5 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 1,379 kg |
| VPE 2 Höhe | 8 cm |
| VPE 2 Breite | 9,3 cm |
| VPE 2 Länge | 23 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 144 |
| VPE 3 Gewicht | 16,882 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 429095ee-388a-4184-bea4-16f87e374975 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Nein |
| CO2-Bilanz (kg CO2 eq.) | 6 |
| Total lifecycle Carbon footprint | 6 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.605466464 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 0.6 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.01467837 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.005485307 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 5.3857 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 5 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.283043088 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.3 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
