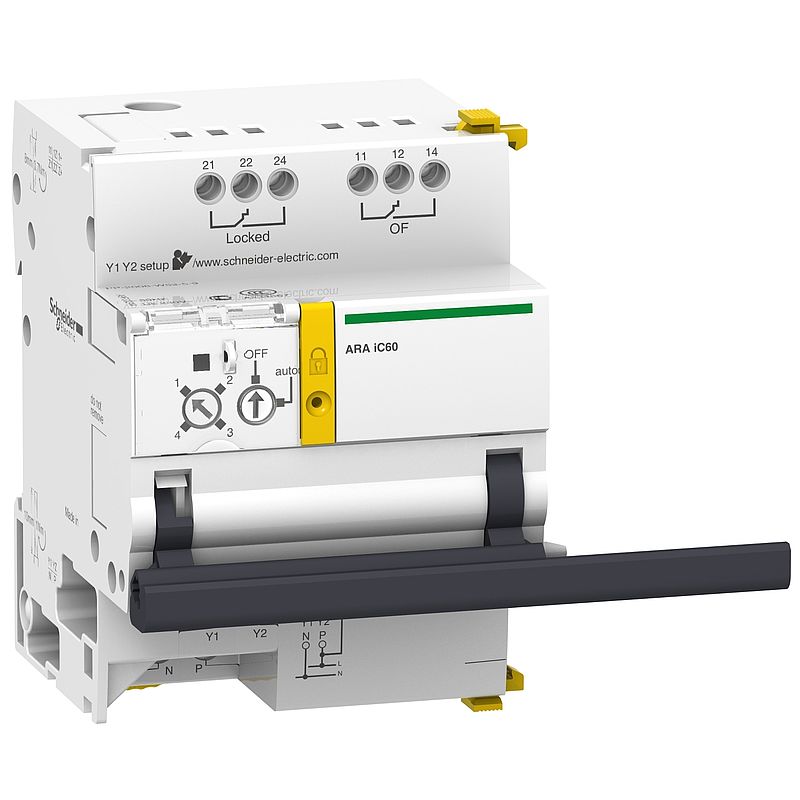

Automatisches Wiedereinschaltgerät ARA für iC60 3P/4P - 4 Programme

A9C70134
Materialpreisgruppe : D3
376,00 €
EAN Code: 3606480097997
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
Circularity Profile Download
Environmental Disclosure Download
Instruction sheet Download
User guide Download
CAD Download
Catalog Download
Alle Dokumente

Dieses Produkt ist kompatibel mit

Leistungsschalter: Kompatible Produkte

A9F04316

Leitungsschutzschalter iC60N, 3P, 16A, C Charakteristik

113,00 €
A9F94432

Leitungsschutzschalter iC60L, 4P, 32A, C-Charakteristik, 20kA

314,00 €
A9F94316

Leitungsschutzschalter iC60L, 3P, 16A, C-Charakteristik, 25kA

196,50 €
A9F94416

Leitungsschutzschalter iC60L, 4P, 16A, C-Charakteristik, 25kA

288,00 €
A9F07332

Leitungsschutzschalter iC60H, 3P, 32A, C Charakteristik

165,96 €
A9F04332

Leitungsschutzschalter iC60N, 3P, 32A, C Charakteristik

158,50 €
A9F04716

Leitungsschutzschalter iC60N, 3P+N, 16A, C Charakteristik

154,00 €
A9F07310

Leitungsschutzschalter iC60H, 3P, 10A, C Charakteristik

150,49 €
A9F07316

Leitungsschutzschalter iC60H, 3P, 16A, C Charakteristik

138,54 €
A9F03316

Leitungsschutzschalter iC60N, 3P, 16A, B Charakteristik

72,16 €
A9F04310

Leitungsschutzschalter iC60N, 3P, 10A, C Charakteristik

124,00 €
A9F94440

Leitungsschutzschalter iC60L, 4P, 40A, C-Charakteristik, 20kA

384,00 €
Leistungsschalter (12)

Spezifikationen

Hauptmerkmale
Produktbereich Acti9
Produkt- oder Komponententyp Automatische Wiedereinschalthilfe
Kurzbezeichnung des Geräts ARA iC60
Zusammensetzung der Signalkontakte 2 OF potentialfreier Kontakt
Signalkreisspannung 24 V 10 mA AC/DC
230 V 1 A AC
Zusatzmerkmale
Kontrolltyp Automatikhemmung gewartet 230 V AC 50/60 Hz
Ultimative Wiederverschließung Impuls 230 V AC 50/60 Hz
Eingangsstrom 5 mA
Impulsdauer >= 200 ms Steuerkreis
[tA] Antwortzeit < 500 ms
[UH,nom] Bemessungsbetriebsspannung 230 V AC 50/60 Hz
Leistungsaufnahme in W 2 W
Nennisolationsspannung Ui 400 V
[Uimp] Bemessungs-Stoßspannungsfestigkeit 6 kV
Einstellwert Programm 1: 1 Wiedereinschaltversuch, kurzer Zyklus <10 s vor Wiederverschließung /6 min Prüfzeit
Programm 2: 3 Wiedereinschaltversuche, kurzer Zyklus <10 s vor Wiederverschließung /2 min Prüfzeit
Programm 2: 3 Wiedereinschaltversuche, kurzer Zyklus <1 min vor Wiederverschließung /6 min Prüfzeit
Programm 2: 3 Wiedereinschaltversuche, kurzer Zyklus <3 min vor Wiederverschließung /6 min Prüfzeit
Programm 3: 5 Wiedereinschaltversuche, langer Festzyklus <10 s vor Wiederverschließung /2 min Prüfzeit
Programm 3: 5 Wiedereinschaltversuche, langer Festzyklus <1 min vor Wiederverschließung /6 min Prüfzeit
Programm 3: 5 Wiedereinschaltversuche, langer Festzyklus <3 min vor Wiederverschließung /6 min Prüfzeit
Programm 4: 5 Wiedereinschaltversuche, langer progressiver Zyklus <10 s vor Wiederverschließung /2 min Prüfzeit
Programm 4: 5 Wiedereinschaltversuche, langer progressiver Zyklus <1 min vor Wiederverschließung /6 min Prüfzeit
Programm 4: 5 Wiedereinschaltversuche, langer progressiver Zyklus <3 min vor Wiederverschließung /8 min Prüfzeit
Programm 4: 5 Wiedereinschaltversuche, langer progressiver Zyklus <4 min vor Wiederverschließung /10 min Prüfzeit
Programm 4: 5 Wiedereinschaltversuche, langer progressiver Zyklus <5 min vor Wiederverschließung /12 min Prüfzeit
Lokale Signalisierung Blitzlicht orange LED: nicht betriebsbereit
Blitzlicht grün LED: Normalbetrieb
Blitzlicht rot LED: Wiedereinschaltzyklus im Gange
Fest rot LED: automatischer Wiedereinschalter gesperrt
Montagemodus Aufsteckbar
Montagehalterung DIN-Schiene
Kompatibilität von Kammschienen und Verteilerblöcken NEIN
9-mm-Raster 7
Höhe 93 mm
Breite 63 mm
Tiefe 75,5 mm
Produktgewicht 470 g
Farbe Weiß
Elektrische Lebensdauer 5000 Zyklen
Vorrichtungen für Vorhängeschlösser Verriegelbar
Drahtabisolierungslänge Netzteil: 10 mm für unten Verbindung
Eingang: 10 mm für unten Verbindung
Ausgang: 8 mm für oben Verbindung
[M] Anzugsdrehmoment Netzteil: 1 Nm
Eingang: 1 Nm
Ausgang: 0,7 Nm
Kompatible Produktfamilie Acti 9 Acti9 iC60
Produktkompatibilität 4P iC60
3P iC60
Montage
Schutzart (IP) IP20 entspricht IEC 60529
Verschmutzungsgrad 3 entspricht IEC 60947
Überspannungskategorie II
Tropentauglichkeit 2
Relative Luftfeuchtigkeit 93 % bei 40 °C
Umgebungstemperatur bei Lagerung -40…70 °C
Umgebungstemperatur bei Betrieb -25…60 °C
Verpackungseinheiten
VPE 1 Art PCE
Anzahl der Geräte pro Packung 1
Verpackungsgewicht (Lbs) 521 g
VPE 1 Höhe 9,2 cm
VPE 1 Breite 11,2 cm
VPE 1 Länge 16,5 cm
VPE 2 Art S03
VPE 2 Menge 14
VPE 2 Gewicht 7,79 kg
VPE 2 Höhe 30 cm
VPE 2 Breite 30 cm
VPE 2 Länge 40 cm
Vertragliche Gewährleistung
Gewährleistung 18 months

Nachhaltigkeit

Nachhaltigkeit
EU-RoHS-Richtlinie Konform mit Ausnahmen
EU-RoHS-Deklaration
Quecksilberfrei Ja
SCIP-Nummer 22d60f38-f25b-4d34-b274-088b0fb0346a
Verpackung ohne Kunststoff Ja
Verpackung mit Recycling-Karton Ja
PVC-frei Nein
Rücknahme Ja
Sustainable packaging Nein
WEEE Label Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
