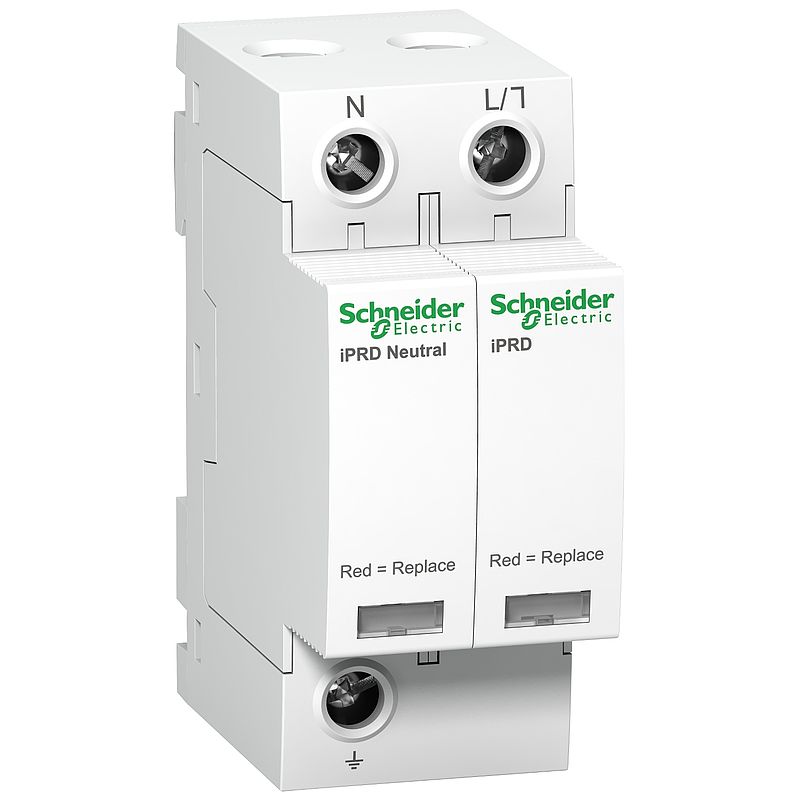

Überspannungsabl. iPRD8r, Typ 3, Steckbare Schutzmodule, 1P+N, Imax 8kA
A9L08501
Materialpreisgruppe
: D6
210,00 EUR
EAN Code: 3606480506529
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Konformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | IPRD |
| Produktbereich | Acti9 |
| Produktname | Acti 9 iPRD |
| Produkt- oder Komponententyp | Überspannungsableiter mit steckbarem Modul |
| Kurzbezeichnung des Geräts | iPRD8r |
| Geräteanwendung | Verteilung |
| Normen | EN 61643-11:2012 IEC 61643-11:2011 |
| Produktzertifizierungen | CE |
| Gütesiegel | NF KEMA-KEUR |
| Beschreibung der Pole | 1P + N |
| Fernmeldekontakt | Mit |
| Zusammensetzung der Signalkontakte | 1 SD (1 W) |
| Typ des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Erdungssystem | TN-S TT |
Zusatzmerkmale |
| Typ der Überspannungsableiter-Klasse | Typ 2 + 3 |
| Technologie des Überspannungsableiters | MOV + GDT |
| [Ue] Bemessungs-Betriebsspannung | 230 V AC (+/-10 %) bei 50/60 Hz |
| [In] Nennableitstoßstrom | Gleichtakt: 2,5 kA (L/PE) Gleichtakt: 2,5 kA (N/PE) Differentialbetrieb: 2,5 kA (L/N) |
| [Imax] max. Ableitstoßstrom | Gleichtakt: 8 kA L/PE Gleichtakt: 8 kA N/PE Differentialbetrieb: 8 kA L/N |
| [Uoc] Leerlaufspannung | 10 kV Typ 3 Gleichtakt N/PE 10 kV Typ 3 Differentialbetrieb L/N |
| [Uc] höchste Dauerspannung | Gleichtakt: 260 V N/PE Gleichtakt: 350 V L/PE Differentialbetrieb: 350 V L/N |
| [Up] Schutzpegel | Gleichtakt <1,1 kV Typ 3 N/PE Differentialbetrieb <1 kV Typ 2 L/N Differentialbetrieb <1,1 kV Typ 3 L/N Gleichtakt <1,4 kV Typ 2 N/PE |
| [Ut] Zeitweilige Überspannung TOV | 337 V L/N 5 s Festigkeit 1200 V N/PE 200 ms sicherer Ausfallmodus 442 V L/PE 5 s Festigkeit |
| Max. netzseitiger Überstromschutz | Zugehöriger Trennschalter iC60L 10 A Kurve C - Icu 25 kA Zugehöriger Trennschalter iC60N 10 A Kurve C - Icu 10 kA Zugehöriger Trennschalter iC60H 10 A Kurve C - Icu 15 kA Angeschlossene Sicherung gG 25 A - Icu 15 kA Angeschlossene Sicherung gG 80 A - Icu 50 kA |
| Signalkreisspannung | 0,25 A/250 V AC 50/60 Hz |
| Montagemodus | Aufsteckbar (DIN-Schiene) |
| 9-mm-Raster | 4 |
| Höhe | 85 mm |
| Breite | 36 mm |
| Tiefe | 69 mm |
| Produktgewicht | 0,215 kg |
| Farbe | Weiß (RAL 9003) |
| [Ipe] Schutzleiterstrom | 0,003 mA 0,6 mA |
| Anschlüsse - Klemmen | Tunnelklemmen (Unterseite) 2,5…35 mm² Tunnelklemmen (oben) 2,5…35 mm² |
| [M] Anzugsdrehmoment | 2,5 Nm |
| Kompatibilitätscode | IPRD8r | Montage |
| Schutzart (IK) | IK03 entspricht IEC 62262 |
| Relative Luftfeuchtigkeit | 5…95 % |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 241,000 g |
| VPE 1 Höhe | 5,200 cm |
| VPE 1 Breite | 7,200 cm |
| VPE 1 Länge | 9,200 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 6 |
| VPE 2 Gewicht | 1,517 kg |
| VPE 2 Höhe | 9,000 cm |
| VPE 2 Breite | 10,000 cm |
| VPE 2 Länge | 28,000 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 54 |
| VPE 3 Gewicht | 14,310 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
|
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| SCIP-Nummer | A9614fa2-07f8-47d1-a2fe-e27b32003d8d |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
