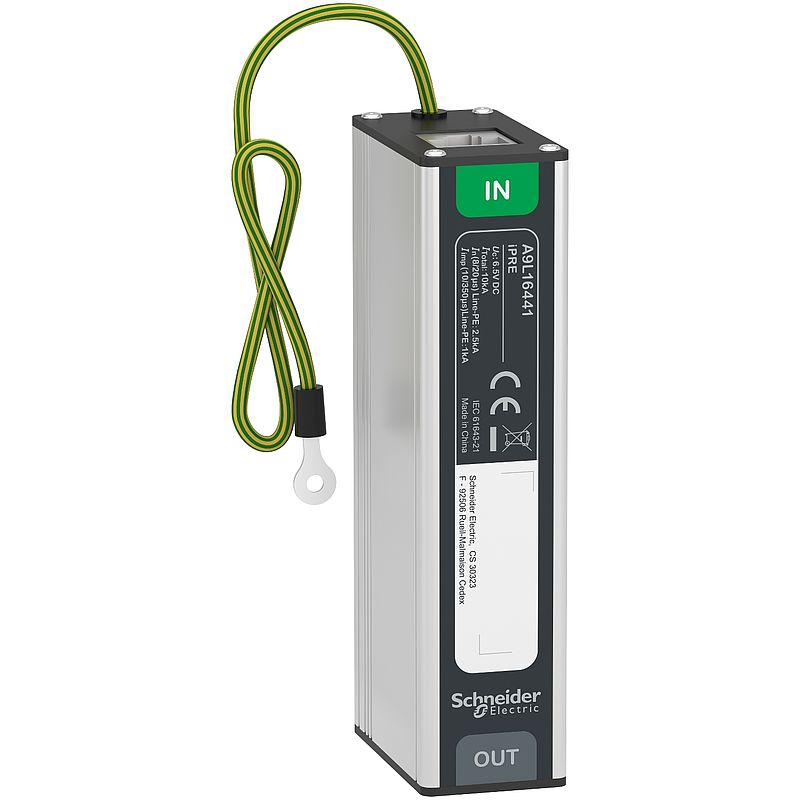

Übspannungsableiter Typ 3, iPRE, Ethernet-Verkabelungssystem RJ45, Kat. 5 / 6
A9L16441
Materialpreisgruppe
: D6
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Brochure
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produktname | Acti9 iPRE |
| Kurzbezeichnung des Geräts | iPRE |
| Produkt- oder Komponententyp | Überspannungsableiter |
| Anzahl der geschützten Leitungen | 8 |
| Typ des Überspannungsableiters | Ethernet-Schutz |
| Typ der Datensteckdose | RJ45 | Zusatzmerkmale |
| Fernmeldekontakt | Ohne |
| Technologie des Überspannungsableiters | GDT (Gasableiter) + Diode |
| [In] Bemessungsstrom | 0,3 A |
| [Ue] Betriebsbemessungsspannung | 5 V DC |
| [In] Nennableitstoßstrom | 2,5 kA Leitung zur Erde 8/20 µs C2 0,25 kA Zeile für Zeile 8/20 µs C1 0,5 kA Leitung zur Erde 8/20 µs C1 |
| [Imax] Max. Ableitstoßstrom | 10 kA 8/20 µs C2 |
| [Iimp] Blitzstoßstrom | 1 kA Leitung zur Erde 10/350 µs Klasse D1 |
| [Uc] höchste Dauerspannung | 6,5 V DC |
| [Up] Schutzpegel | Differentialbetrieb <35 V L+/L- Gleichtakt <500 V L+/PE |
| [Itotal] Ableitstoßstrom | 10 kA |
| Grenzfrequenz | 3 dB bei 250 MHz |
| Montagemodus | Sockelmontage |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| 9-mm-Raster | 2 |
| Höhe | 106 mm |
| Breite | 25 mm |
| Tiefe | 45,2 mm |
| Produktgewicht | 105 g |
| Farbe | Grau |
| Material | Aluminium |
| [tA] Antwortzeit | < 1 ns |
| Isolationswiderstand | >= 5 MOhm |
| Kabeltyp | Verdrilltes, geschirmtes Kabel 4 Paare | Montage |
| Normen | IEC 61643-21 EN 61643-21 |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Relative Luftfeuchtigkeit | 5…95 % conforming to IEC 61643-21 |
| Betriebshöhe | 2.000 m entspricht IEC 61643-21 |
| Umgebungstemperatur bei Betrieb | -40…70 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 198,000 g |
| VPE 1 Höhe | 5,500 cm |
| VPE 1 Breite | 6,000 cm |
| VPE 1 Länge | 15,000 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 2,676 kg |
| VPE 2 Höhe | 6,500 cm |
| VPE 2 Breite | 24,000 cm |
| VPE 2 Länge | 56,000 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 720 |
| VPE 3 Gewicht | 185,520 kg |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| SCIP-Nummer | A9614fa2-07f8-47d1-a2fe-e27b32003d8d |
| Rücknahme | Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=A9L16441_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=A9L16441_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
