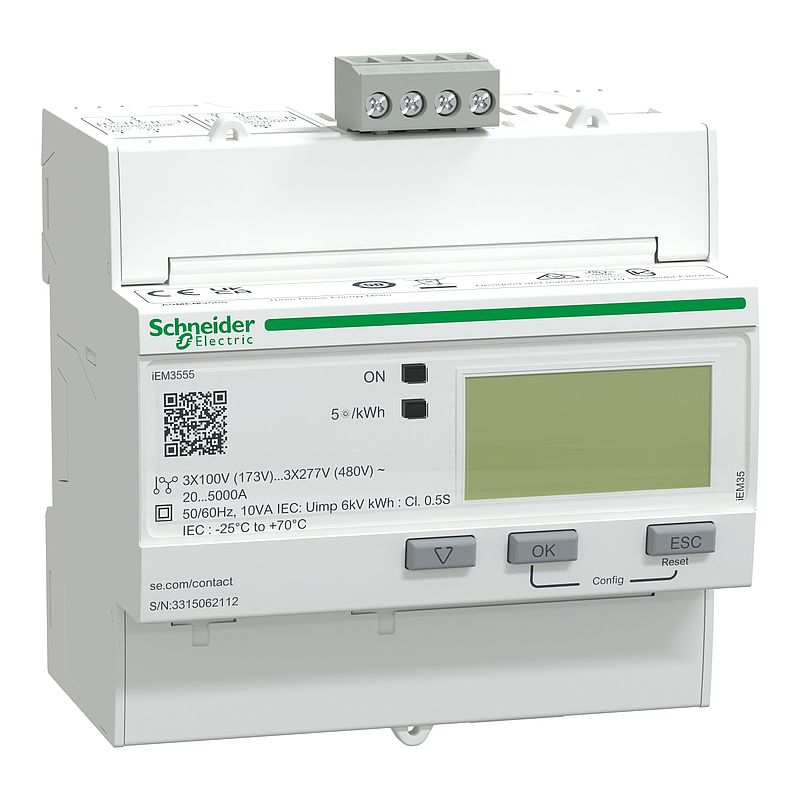

Energiezähler iEM3555, 3-phasig, Rogowski Wandler, erweiterte Messfunktion, Modbus, 1E/1A, Genauigkeitsklasse 1
A9MEM3555
Materialpreisgruppe
: DT
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Other technical guide
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Declaration of conformity
|
Download |
|
Technical illustration
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Transformatoren Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Baureihe | Acti9 iEM3000 |
| Kurzbezeichnung des Geräts | iEM3555 |
| Produkt- oder Komponententyp | Energiezähler |
| Marktsegment | Gebäude kleine Gebäude Kostenmanagement: Abrechnung: Haupteinspeisung Gebäude kleine Gebäude Kostenmanagement: Abrechnung: Untergeordnete Einspeisung Gebäude kleine Gebäude Kostenmanagement: Abrechnung: Schalttafel Gebäude mittlere Gebäude Kostenmanagement: Abrechnung: Haupteinspeisung Gebäude mittlere Gebäude Kostenmanagement: Abrechnung: Untergeordnete Einspeisung Gebäude mittlere Gebäude Kostenmanagement: Abrechnung: Schalttafel Gebäude große Gebäude Kostenmanagement: Abrechnung: Haupteinspeisung Gebäude große Gebäude Kostenmanagement: Abrechnung: Untergeordnete Einspeisung Gebäude große Gebäude Kostenmanagement: Abrechnung: Schalttafel Gebäude Multiseite Kostenmanagement: Abrechnung: Haupteinspeisung Gebäude Multiseite Kostenmanagement: Abrechnung: Untergeordnete Einspeisung Gebäude Multiseite Kostenmanagement: Abrechnung: Schalttafel Datenzentrum Kostenmanagement: Abrechnung Gesundheitswesen Kostenmanagement: Abrechnung Industrie Kostenmanagement: Abrechnung Gebäude kleine Gebäude Kostenmanagement: Kostenzuweisung: Haupteinspeisung Gebäude kleine Gebäude Kostenmanagement: Kostenzuweisung: Untergeordnete Einspeisung Gebäude kleine Gebäude Kostenmanagement: Kostenzuweisung: Schalttafel Gebäude mittlere Gebäude Kostenmanagement: Kostenzuweisung: Haupteinspeisung Gebäude mittlere Gebäude Kostenmanagement: Kostenzuweisung: Untergeordnete Einspeisung Gebäude mittlere Gebäude Kostenmanagement: Kostenzuweisung: Schalttafel Gebäude große Gebäude Kostenmanagement: Kostenzuweisung: Haupteinspeisung Gebäude große Gebäude Kostenmanagement: Kostenzuweisung: Untergeordnete Einspeisung Gebäude große Gebäude Kostenmanagement: Kostenzuweisung: Schalttafel Gebäude Multiseite Kostenmanagement: Kostenzuweisung: Haupteinspeisung Gebäude Multiseite Kostenmanagement: Kostenzuweisung: Untergeordnete Einspeisung Gebäude Multiseite Kostenmanagement: Kostenzuweisung: Schalttafel Datenzentrum Kostenmanagement: Kostenzuweisung Gesundheitswesen Kostenmanagement: Kostenzuweisung Industrie Kostenmanagement: Kostenzuweisung |
Zusatzmerkmale |
| Beschreibung der Pole | 3P 3P + N 1P + N |
| Messwerttyp | Wirk- und Blindenergie Wirk- und Blindleistung Strom Spannung |
| Messgerätetyp | Wirk-, Blind-, Scheinenergie (mit Vorzeichen, vier Quadranten) |
| Geräteanwendung | Multitarif Teilzähler Teilabrechnung |
| Genauigkeitsklasse | Klasse 0,5S Wirkenergie entspricht IEC 62053-22 Klasse 0,5S Wirkenergie entspricht ANSI C12.20 |
| Eingangstyp | Rogowski Spule 50 - 5.000 A |
| Bemessungsspannung | 100…277 V +/-20 % 173…480 V +/-20 % |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Typ der Technologie | Elektronisch |
| Displaytyp | LCD-Anzeige |
| Abtastrate | 32 Abtastungen/Zyklus |
| Messstrom | 50…5000 A |
| gemessener Höchstwert | 99.999.999,9 kWh 99.999.999 MWh |
| Tarifeingabe | Tarif (4) |
| Kommunikationsprotokoll | Modbus RTU bei 9, 6, 19, 2 und 38,4 kBaud gerade/ungerade oder keine |
| Unterstützung von Kommunikationsanschlüssen | Schraubklemmenleiste: RS485 |
| Lokale Signalisierung | Grün Anzeigeleuchte: Strom EIN Gelb Blitzlicht LED: Genauigkeitsüberprüfung Alarm: Überlast Gelb Anzeigeleuchte: die Kommunikation auf den Modbus-Anschluss ist aktiv |
| Anzahl der Eingänge | 1 digital 0 - 5 V / 11 - 40 V 24 V DC |
| Anzahl der Ausgänge | 1 digital (statisch) |
| Ausgangsspannung | 5 - 40 V DC@50 mA |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Anschlüsse - Klemmen | Stromschaltkreis: Schraubklemmen 6 mm² Kabel(n) Spannungsschaltkreis: Schraubklemmen 2,5 mm² Kabel(n) Eingangs-/Ausgangskreis: Schraubklemmen 1,5 mm² Kabel(n) Kommunikation: Schraubklemmen 2,5 mm² Kabel(n) |
| [M] Anzugsdrehmoment | Eingangs-/Ausgangskreis: 0,5 Nm Philips screwdriver Spannungsschaltkreis: 0,5 Nm Philips screwdriver Stromschaltkreis: 0,8 Nm Position screwdriver Kommunikation: 0,5 Nm Philips screwdriver |
| Drahtabisolierungslänge | Eingangs-/Ausgangskreis: 6 mm Spannungsschaltkreis: 8 mm Stromschaltkreis: 8 mm Kommunikation: 7 mm |
| Produktzertifizierungen | CE entspricht IEC 61010-1 (Sicherheit) CE entspricht EN 61557-12 (Energieüberwachung) CE entspricht EN/IEC 61326-1 (Störungen) UKCA entspricht BS EN 61010-1 (Sicherheit) UKCA entspricht BS EN 61557-12 (Energieüberwachung) UKCA entspricht BS EN 61326-1 (Störungen) CULus entspricht UL 61010-1 (Sicherheit) CULus entspricht EN 61010-1 (Sicherheit) KZ RCM |
| Kompatibilitätscode | IEM3555 |
| Normen | BS EN 61326-1 IEC 61326-1 EN 61326-1 BS EN 61010-1:2010 EN 61010-1:2010 IEC 61010-1:2010 UL 61010-1:2010 BS EN 61010-2-30 IEC 61010-2-30 EN 61010-2-30 UL 61010-2-30 ANSI C12.20 |
Montage |
| Schutzart (IP) | IP40 Frontplatte: entspricht IEC 60529 IP20 Gehäuse: entspricht IEC 60529 |
| Schutzart (IK) | IK08 |
| Verschmutzungsgrad | 2 |
| Relative Luftfeuchtigkeit | 5…95 % bei 36 °C |
| Umgebungstemperatur bei Betrieb | -25…70 °C - IEC |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Betriebshöhe | < 3.000 m |
| Farbe | Weiß |
| 9-mm-Raster | 10 |
| Breite | 90 mm |
| Höhe | 87 mm |
| Tiefe | 69 mm | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 328,000 g |
| VPE 1 Höhe | 8,700 cm |
| VPE 1 Breite | 9,600 cm |
| VPE 1 Länge | 10,600 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 30 |
| VPE 2 Gewicht | 10,310 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P06 |
| VPE 3 Menge | 240 |
| VPE 3 Gewicht | 100,364 kg |
| VPE 3 Höhe | 80,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahme EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| SCIP-Nummer | Eeba4d71-dd5e-4897-8804-de4a2fdb525f |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 69 |
| Global warming ; Total life cycle | 69 kg CO2 eq. |
