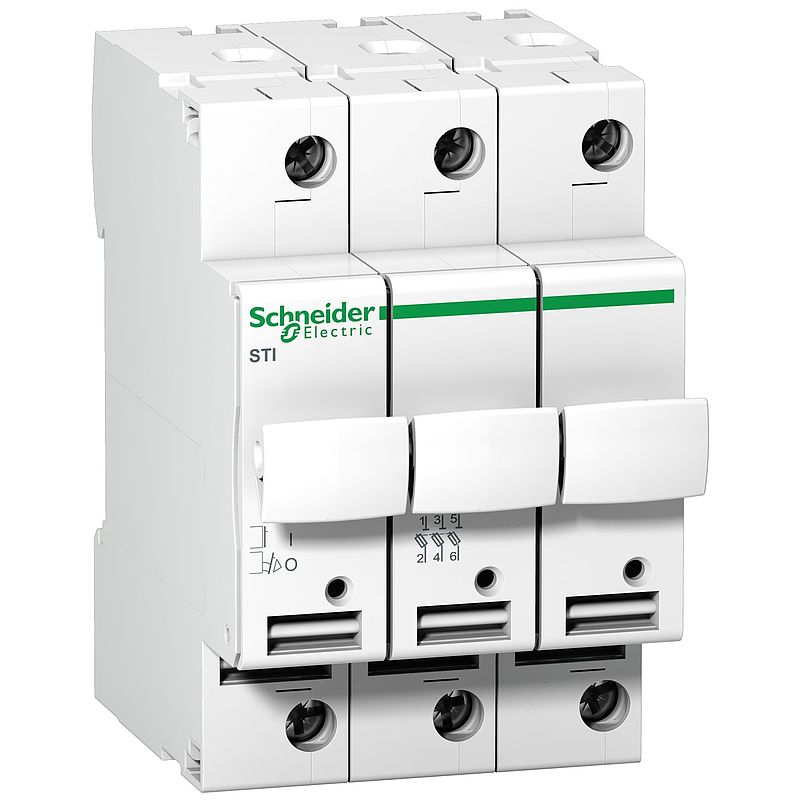

Sicherungsträger STI, 3-polig, bis 25A, für Sicherung 10,3x38mm
A9N15656
Materialpreisgruppe
: D0
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Erweiterungen Verteilungen: Kompatible Produkte
Verteilungen (11)
Kommunikations-Artikel: Kompatible Produkte
Kommunikations-Artikel (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti9 STI |
| Produkt- oder Komponententyp | Sicherungstrennschalter |
| Kurzbezeichnung des Geräts | STI |
| Beschreibung der Pole | 3P | Zusatzmerkmale |
| [In] Bemessungsstrom | 2 A 4 A 6 A 10 A 16 A 20 A 25 A |
| Sicherungskurve | GG AM |
| Sicherungsgröße | 10,3 x 38 mm |
| [Ue] Bemessungs-Betriebsspannung | 500 V AC |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 6 |
| Höhe | 81 mm |
| Breite | 54 mm |
| Tiefe | 75 mm |
| Farbe | Weiß |
| Anschlüsse - Klemmen | Schraubklemmen1 Kabel(n) 0,75…10 mm² fest Schraubklemmen1 Kabel(n) 0,5…6 mm² flexibel Schraubklemmen2 Kabel(n) 0,75…4 mm² fest Schraubklemmen2 Kabel(n) 0,5…6 mm² flexibel |
| Drahtabisolierungslänge | 12 mm |
| [M] Anzugsdrehmoment | 2 Nm | Montage |
| Normen | IEC EN 60947-3 IEC 60269-1/2 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Umgebungstemperatur bei Betrieb | -20…60 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 165,800 g |
| VPE 1 Höhe | 5,500 cm |
| VPE 1 Breite | 7,500 cm |
| VPE 1 Länge | 8,500 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 4 |
| VPE 2 Gewicht | 709,000 g |
| VPE 2 Höhe | 8,500 cm |
| VPE 2 Breite | 9,500 cm |
| VPE 2 Länge | 22,500 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 48 |
| VPE 3 Gewicht | 8,925 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| SCIP-Nummer | 58250416-ad9e-49ce-8d91-cdef0ea3a401 |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Total lifecycle Carbon footprint | 24 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 1.166998199053385 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 1 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.014811667305493976 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.011181431721878465 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 22.83800489527433 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 23 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.3838825540024772 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.4 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 24 |
| EU-RoHS-Richtlinie | Konform |
7 Dokumente
| Installationsgeräte 08/08/25 · Catalog | 82,5 MB | Download |
| A9N15656 REACh-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| A9N15656 EU-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| Certificate for Acti9 STI 15/03/25 · Certificate | 1,3 MB | Download |
| STI 3P 20 A fuse holder - 3D CAD 15/03/25 · CAD | 0,4 MB | Download |
| 01/01/70 Environmental Disclosure | 0,0 MB | Download |
| 01/01/70 Environmental Disclosure | 0,0 MB | Download |
