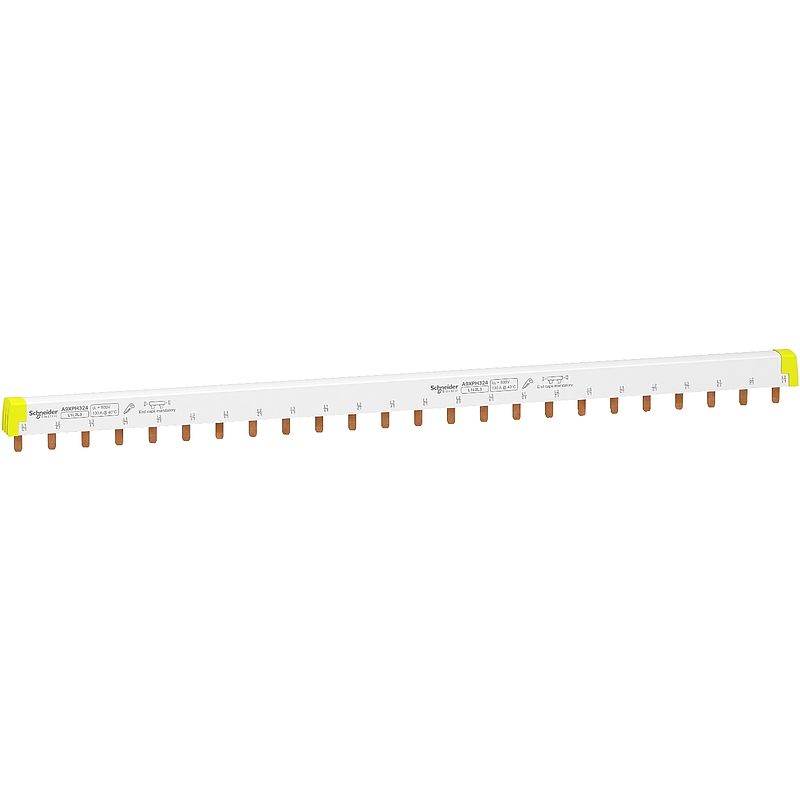

Phasenschiene Steg, ablängbar, 3P, 24 TE, 100A
A9XPH324
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Brochure
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Fehlerstrom-Schutzeinrichtungen: Kompatible Produkte
Fehlerstrom-Schutzeinrichtungen (9)
Leistungsschalter: Kompatible Produkte
Leistungsschalter (27)
Zubehörteile: Kompatible Produkte
Zubehörteile (4)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produkt- oder Komponententyp | Kammschiene |
| Montagemodus | Horizontal |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Beschreibung der Leitungen | 3L |
| Länge in 18-mm-Modulen | 24 |
| Normen | EN/IEC 61439-1 | Zusatzmerkmale |
| Anzahl der Wege | 8-polig 3 L |
| Polkonfiguration für 1-Weg | 1 x 3P |
| Anschlussraster | 18 mm |
| Anschlusstyp | Zinke |
| Abstand zwischen den Polen | 54 mm |
| Beschriftung | L1 L2 L3 |
| Isolation | Isoliert |
| Gerätedarstellung | Ablängbar |
| [Ie] Betriebsbemessungstrom | 100 A bei 40 °C |
| [Ue] Betriebsbemessungsspannung | 415 V AC |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC entspricht IEC 61439-2 |
| Montageort | Oben oder unten auf Tunnelklemmen Oben oder unten auf Doppelklemme |
| 9-mm-Raster | 48 |
| Breite | 430 mm |
| Farbe | Weiß (RAL 9003) |
| Kompatible Produktfamilie | Acti9 Acti9 iC60 Acti9 Acti9 iK60 Acti9 Acti9 iID Acti9 Acti9 iID K Acti9 Acti9 iSW Acti9 Acti9 iSW-NA Multi 9 Multi9 C60 |
| Verteilertyp | L1 L2 L3 | Montage |
| Feuerbeständigkeit | 960 °C ( 30 s ) entspricht IEC 60695-2-1 |
| Verschmutzungsgrad | 3 entspricht IEC 60947-7-1 |
| Schutzart (IP) | IP20 Mit Endstücken und Zinkenabdeckungen | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 229 g |
| VPE 1 Höhe | 3 cm |
| VPE 1 Breite | 1,5 cm |
| VPE 1 Länge | 43 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 5 |
| VPE 2 Gewicht | 1,246 kg |
| VPE 2 Höhe | 6 cm |
| VPE 2 Breite | 8,7 cm |
| VPE 2 Länge | 46,6 cm |
| VPE 3 Art | S04 |
| VPE 3 Menge | 40 |
| VPE 3 Gewicht | 10,825 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 40 cm |
| VPE 3 Länge | 60 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 41a8b1b0-6424-4682-ac9c-98796ac87431 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 6 |
| Sustainable packaging | Nein |
| Total lifecycle Carbon footprint | 6 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 1.1169111387696011 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 1 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.04452030017363861 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.003089338393549855 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 4.064043625640459 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 4 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.4818700483532421 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.5 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
