FI/LS-Schalter DCP N Vigi, 4P, 10A, 30mA class A, C curve
A9N19812
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (11)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Baureihe | Acti9 |

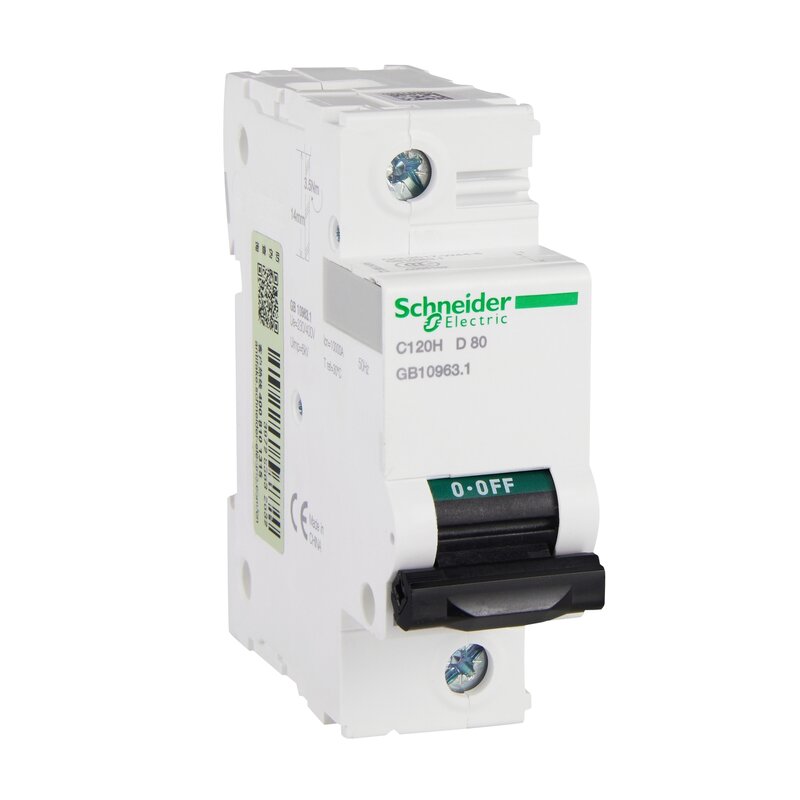

| Produktname | C120 |
| Produkt- oder Komponententyp | Leitungsschutzschalter |
| Kurzbezeichnung des Geräts | C120H |
| Beschreibung der Pole | 1P |
| Geräteanwendung | Verteilung |
| Anzahl der geschützten Pole | 1 |
| [In] Bemessungsstrom | 80 A bei 30 °C |
| Netzwerktyp | AC |
| Auslöser-Technologie | Thermomagnetisch |
| Kurvenscheibe | D |
| Ausschaltvermögen | 10 kA Icn bei 230 V AC 50/60 Hz entspricht EN/IEC 60898-1 10 kA Icn bei 230 V AC 50/60 Hz entspricht GB/T 10963.1 10 kA Icu bei 230 V AC 50/60 Hz entspricht EN/IEC 60947-2 10 kA Icu bei 230 V AC 50/60 Hz entspricht GB/T 14048,2 |
| Eignung für Isolation | Ja | Zusatzmerkmale |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Betriebsbemessungsspannung | 230 V |
| Grenzwert für magnetische Auslösung | 10 - 14 x In entspricht GB/T 10963.1 12 x Zoll +/-20 % entspricht GB/T 14048,2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | ON/OFF-Anzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 3,0 |
| Höhe | 81 mm |
| Tiefe | 73 mm |
| Produktgewicht | 205 g |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 5000 Zyklen |
| Anschlüsse - Klemmen | Tunnelklemmen oben oder unten1…50 mm² fest ohne Kabelende Tunnelklemmen oben oder unten1,5…35 mm² flexibel mit oder ohne Kabelende |
| [M] Anzugsdrehmoment | Stromkreis: 3,5 Nm |
| Drahtabisolierungslänge | Stromkreis: 14 mm | Montage |
| Produktzertifizierungen | CE CCC |
| Normen | GB 10963.1 EN/IEC 60898-1 GB/T 14048,2 EN/IEC 60947-2 |
| Umgebungstemperatur bei Betrieb | -30…70 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 8 cm |
| VPE 1 Breite | 8 cm |
| VPE 1 Länge | 9,8 cm |
| Verpackungsgewicht (Lbs) | 434 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 3 |
| VPE 2 Höhe | 9,6 cm |
| VPE 2 Breite | 10,9 cm |
| VPE 2 Länge | 24,8 cm |
| VPE 2 Gewicht | 1,368 kg |
| VPE 3 Art | S03 |
| VPE 3 Menge | 18 |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm |
| VPE 3 Gewicht | 8,921 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Recyclingfähigkeitspotential in % | 60 |
| Total lifecycle Carbon footprint | 107 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 2.9726777709080903 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 3 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.12611197671884666 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.1 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.04563595847946226 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 103.23499999999999 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 103 kg CO2 eq. |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Ja |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1.103999506924584 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 1 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 107 |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Ja |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=A9N19812_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=A9N19812_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt enthält Halogene über den Grenzwerten |
| Rücknahme | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
