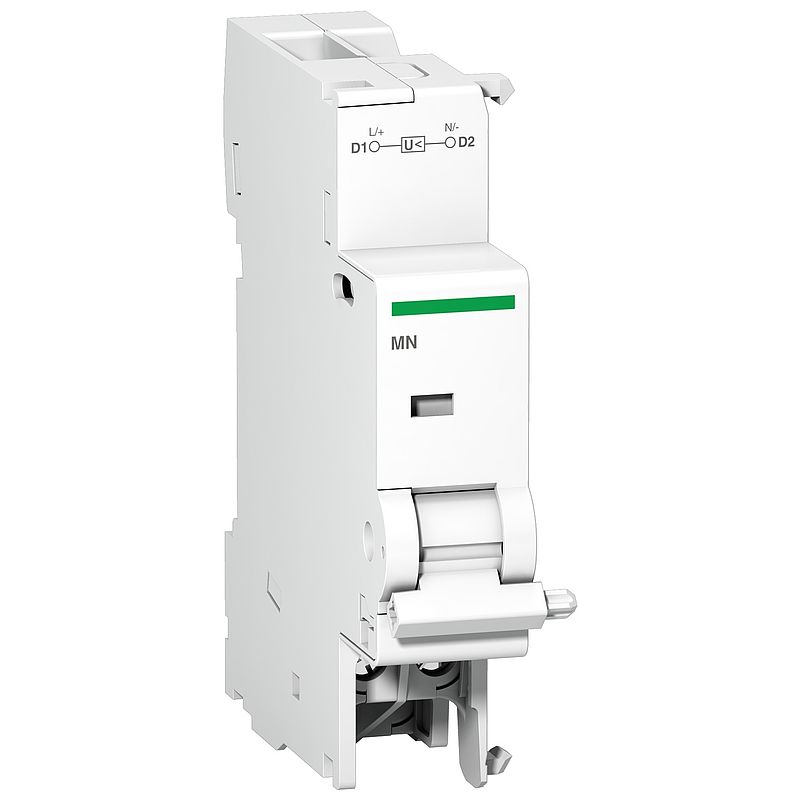

Unterspannungsauslöser MN, 115V AC, 400Hz

A9N26959

Materialpreisgruppe : D7

119,00 €

EAN Code: 3606480382987

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Instruction sheet	Download
CAD	Download
Circularity Profile	Download
Environmental Disclosure	Download
Katalog	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Leistungsschalter (15)

Spezifikationen

Hauptmerkmale
Produktbereich	Acti9
Produkt- oder Komponententyp	Unterspannungsauslöser
Kurzbezeichnung des Geräts	MN
[Uc] Steuerkreisspannung	115 V AC 400 Hz
Steuerungstyp	Standard
9-mm-Raster	2
Zusatzmerkmale
Kompatible Produktfamilie	Acti9 iDPN Acti9 C120 Acti9 C40 Acti9 C60H-DC Acti9 C60NA-DC Acti9 C60PV-DC Acti9 DPN Vigi Acti9 DT40 Acti9 DT60 Acti9 ID C40 Acti9 IDc Acti9 ITG40 Acti9 ID Acti9 DPN
Lokale Signalisierung	Aktionsanzeige
Montagemodus	Fest
Montagehalterung	35 mm symmetrische DIN-Schiene
Kompatibilität von Kammschienen und Verteilerblöcken	Oben: ja
Höhe	82,5 mm
Breite	18 mm
Tiefe	73,5 mm
Produktgewicht	66 g
Farbe	Weiß
Anschlüsse - Klemmen	Schraubklemme (unten) - 2 Kabel(n) 1,5 mm² - flexibel Schraubklemme (unten) - 2 Kabel(n) 1,5 mm² - flexibel mit Aderendhülse Schraubklemme (unten) - 1 Kabel(n) 0,5…2,5 mm² - fest
Drahtabisolierungslänge	9 mm für unten Verbindung
[M] Anzugsdrehmoment	1 Nm unten
Montage
Normen	EN/IEC 60947-2
Produktzertifizierungen	KEMA LCIE ASEFA ASTA
Tropentauglichkeit	2 entspricht EN/IEC 60947-2
Relative Luftfeuchtigkeit	95 % bei 55 °C
Umgebungstemperatur bei Betrieb	-25…50 °C
Umgebungstemperatur bei Lagerung	-40…85 °C
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	84 g
VPE 1 Höhe	2,7 cm
VPE 1 Breite	9,4 cm
VPE 1 Länge	8 cm
VPE 2 Art	BB1
VPE 2 Menge	8
VPE 2 Gewicht	678 g
VPE 2 Höhe	8,5 cm
VPE 2 Breite	9,8 cm
VPE 2 Länge	26,5 cm
VPE 3 Art	S03
VPE 3 Menge	72
VPE 3 Gewicht	6,31 kg
VPE 3 Höhe	30 cm
VPE 3 Breite	30 cm
VPE 3 Länge	40 cm
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Nachhaltigkeit

EU-RoHS-Richtlinie	Konform mit Ausnahmen EU-RoHS-Deklaration
Quecksilberfrei	Ja
Circular Econmomy-Eignung	Profil der Zirkularität
SCIP-Nummer	1c982225-793c-4764-bb20-01ab4bcb87c2
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Nein
Rücknahme	Ja
Silikonfrei	Nein
Sustainable packaging	Nein
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
EU-RoHS-Richtlinie	Freistellungskonform
REACh-Verordnung	Produkt beinhaltet besorgniserregende Stoffe (SVHC) über dem Schwellwert
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	Product contains halogen above thresholds
Total lifecycle Carbon footprint	1 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	0.3709825935477336
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3]	0.4 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.013659421585758537
CO₂-Fußabdruck der Distributionsphase [A4]	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.018909123339259485
CO₂-Fußabdruck der Installationsphase [A5]	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	0.5311163929133567
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6]	0.5 kg CO2 eq.
Carbon footprint of the end-of-life phase [C1 to C4]	0.10135382020294405
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4]	0.1 kg CO2 eq.
CO2-Bilanz (kg CO2 eq.)	1
