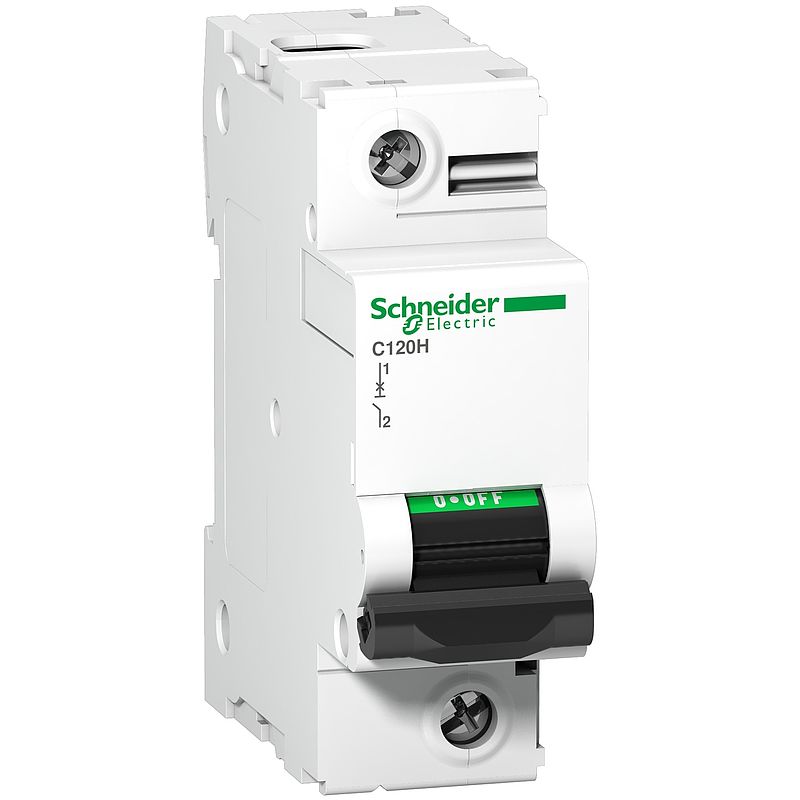

Leitungsschutzschalter C120H, 1P, 100A, C Charakteristik, 15kA

A9N18447

Materialpreisgruppe : D1

124,50 €

EAN Code: 3606480380181

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Environmental Disclosure	Download
Katalog	Download
Certificate	Download
CAD	Download
Declaration of conformity	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (3)

Zusatzausrüstungen (17)

Spezifikationen

Hauptmerkmale
Baureihe	Acti9
Produktname	Acti9 C120
Produkt- oder Komponententyp	Leitungsschutzschalter
Kurzbezeichnung des Geräts	C120H
Geräteanwendung	Verteilung
Beschreibung der Pole	1P
Anzahl der geschützten Pole	1
[In] Bemessungsstrom	100 A bei 30 °C
Netzwerktyp	AC
Auslöser-Technologie	Thermomagnetisch
Kurvenscheibe	C
Ausschaltvermögen	30 kA Icu bei 130 V AC 50/60 Hz entspricht EN/IEC 60947-2 20 kA Icu bei 12 V DC entspricht EN/IEC 60947-2 20 kA Icu bei 125 V DC entspricht EN/IEC 60947-2 15 kA Icu bei <= 144 V DC entspricht EN/IEC 60947-2 15 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2 15000 A Icn bei 230/400 V AC 50/60 Hz entspricht EN/IEC 60898-1 4,5 kA Icu bei 380 - 415 V AC 50/60 Hz IT entspricht EN/IEC 60947-2 30 kA Icu bei 12 V AC 50/60 Hz entspricht EN/IEC 60947-2
Eignung für Isolation	Ja entspricht IEC 60947-2
Normen	EN/IEC 60898-1 EN/IEC 60947-2
Produktzertifizierungen	EAC
Zusatzmerkmale
Netzwerkfrequenz	50/60 Hz
[Ue] Betriebsbemessungsspannung	380 - 415 V AC 50/60 Hz 125 V DC <= 144 V DC 12 V DC 220 - 240 V AC 50/60 Hz 230-400 V AC 50/60 Hz 130 V AC 50/60 Hz 12 V AC 50/60 Hz
Magnetische Auslösegrenze	5 - 10 x In
[Ics] Bemessungsbetriebs-Ausschaltvermögen	15 kA 50 % entspricht EN/IEC 60947-2 - 130 V AC 50/60 Hz 7,5 kA 50 % entspricht EN/IEC 60947-2 - 220 - 240 V AC 50/60 Hz 2,25 kA 50 % entspricht EN/IEC 60947-2 - 380 - 415 V AC 50/60 Hz 7500 A 50 % entspricht EN/IEC 60898-1 - 230/400 V AC 50/60 Hz 20 kA 100 % entspricht EN/IEC 60947-2 - 12 V DC 15 kA 100 % entspricht EN/IEC 60947-2 - <= 144 V DC 20 kA 100 % entspricht EN/IEC 60947-2 - 125 V DC 15 kA 50 % entspricht EN/IEC 60947-2 - 12 V AC 50/60 Hz
Begrenzungsklasse	3 entspricht EN/IEC 60947-2
[Ui] Bemessungs-Isolationsspannung	500 V AC 50/60 Hz entspricht EN/IEC 60947-2
[Uimp] Bemessungs-Stoßspannungsfestigkeit	6 kV entspricht EN/IEC 60947-2
Kontaktstellungsanzeige	Ja
Steuerungstyp	Kippschalter
Lokale Signalisierung	ON/OFF-Anzeige
Montagemodus	Aufsteckbar
Montagehalterung	35 mm symmetrische DIN-Schiene
Kompatibilität von Kammschienen und Verteilerblöcken	NEIN
9-mm-Raster	3
Höhe	81 mm
Breite	27 mm
Tiefe	73 mm
Produktgewicht	0,205 kg
Farbe	Weiß
Mechanische Lebensdauer	20000 Zyklen
Elektrische Lebensdauer	5000 Zyklen entspricht IEC 60947-2
Anschlüsse - Klemmen	Tunnelklemmen1…50 mm² fest Tunnelklemmen1,5…35 mm² flexibel
Drahtabisolierungslänge	15 mm
[M] Anzugsdrehmoment	3,5 Nm
Erdschlussschutz	Ohne
Beschreibung der Verriegelungsoptionen	Handle sealable with cable diameter 0.7mm in OFF or ON position
Montage
Schutzart (IP)	IP20 entspricht IEC 60529
Verschmutzungsgrad	3 entspricht IEC 60947-2
Überspannungskategorie	IV
Tropentauglichkeit	2 entspricht IEC 60068-1
Relative Luftfeuchtigkeit	95 % bei 55 °C
Betriebshöhe	2.000 m
Umgebungstemperatur bei Betrieb	-30…60 °C
Umgebungstemperatur bei Lagerung	-40…70 °C
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	193,400 g
VPE 1 Höhe	2,500 cm
VPE 1 Breite	7,500 cm
VPE 1 Länge	8,500 cm
VPE 2 Art	BB1
VPE 2 Menge	12
VPE 2 Gewicht	2,378 kg
VPE 2 Höhe	8,500 cm
VPE 2 Breite	9,000 cm
VPE 2 Länge	33,000 cm
VPE 3 Art	S03
VPE 3 Menge	72
VPE 3 Gewicht	14,685 kg
VPE 3 Höhe	30,000 cm
VPE 3 Breite	30,000 cm
VPE 3 Länge	40,000 cm
Vertragliche Gewährleistung
Gewährleistung	18 months

Nachhaltigkeit

Nachhaltigkeit

EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
Circular Econmomy-Eignung	Keine besonderen Recycling-Verfahren erforderlich
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Nein
SCIP-Nummer	F3fcbd4f-b3e8-41f9-b910-8853888889fe
Rücknahme	Ja
CO2-Bilanz (kg CO2 eq.)	12
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	Produkt enthält Halogen über den Schwellenwerten
Total lifecycle Carbon footprint	12 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	1.1278915505768121
CO2 Fußabdruck am Ende der Betriebsdauer	1 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.025483428543323694
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.009347671362239766
CO2 Fußabdruck während der Einrichtung	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	10.771333333333333
Carbon footprint of the use phase [B2, B3, B4, B6]	11 kg CO2 eq.
Sustainable packaging	Nein
Carbon footprint of the end-of-life phase [C1 to C4]	0.5318041764443022
Carbon footprint of the end-of-life phase [C1 to C4]	0.5 kg CO2 eq.
WEEE Label	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
