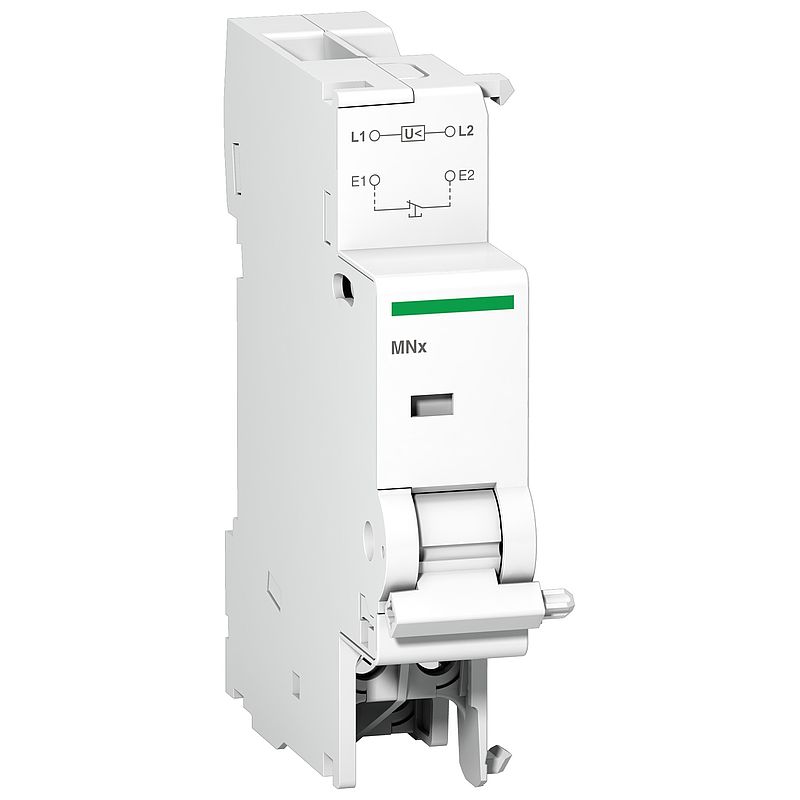

Unterspannungsauslöser MNx 230V AC

A9N26969
Materialpreisgruppe : D7
161,00 €
EAN Code: 3606480383021
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
Broschüre Download
Instruction sheet Download
CAD Download
Catalog Download
Declaration of conformity Download
Circularity Profile Download
Environmental Disclosure Download
Alle Dokumente

Dieses Produkt ist kompatibel mit

Leistungsschalter: Kompatible Produkte

A9N18358

Leitungsschutzschalter C120N, 1P, 100A, C Charakteristik, 10kA

110,50 €
A9N18457

Leitungsschutzschalter C120H, 2P, 80A, C Charakteristik, 15kA

311,00 €
A9N18480

Leitungsschutzschalter C120H, 4P, 100A, C Charakteristik, 15kA

725,00 €
A9N18391

Leitungsschutzschalter C120N, 4P, 80A, D Charakteristik, 10kA

589,00 €
A9N18424

Leitungsschutzschalter C120H, 3P, 80A, B Charakteristik, 15kA

421,00 €
A9N18468

Leitungsschutzschalter C120H, 3P, 80A, C Charakteristik, 15kA

428,00 €
A9N18361

Leitungsschutzschalter C120N, 2P, 80A, C Charakteristik, 10kA

254,00 €
A9N18447

Leitungsschutzschalter C120H, 1P, 100A, C Charakteristik, 15kA

126,50 €
A9N18362

Leitungsschutzschalter C120N, 2P, 100A, C Charakteristik, 10kA

291,00 €
A9N18372

Leitungsschutzschalter C120N, 4P, 80A, C Charakteristik, 10kA

561,00 €
A9N18374

Leitungsschutzschalter C120N, 4P, 100A, C Charakteristik, 10kA

606,00 €
A9N18367

Leitungsschutzschalter C120N, 3P, 100A, C Charakteristik, 10kA

421,00 €
A9N18365

Leitungsschutzschalter C120N, 3P, 80A, C Charakteristik, 10kA

374,00 €
A9N18357

Leitungsschutzschalter C120N, 1P, 80A, C Charakteristik, 10kA

103,50 €
A9N18512

Leitungsschutzschalter C120H, 3P, 80A, D Charakteristik, 15kA

479,00 €
Leistungsschalter (15)

Spezifikationen

Hauptmerkmale
Produktbereich Acti9
Produkt- oder Komponententyp Unterspannungsauslöser
Kurzbezeichnung des Geräts MNx
[Uc] Steuerkreisspannung 230 V AC 50/60 Hz
Steuerungstyp Mit externer Versorgung
9-mm-Raster 2
Zusatzmerkmale
Kompatible Produktfamilie Acti9 iDPN
Acti9 C120
Acti9 C40
Acti9 C60H-DC
Acti9 C60NA-DC
Acti9 C60PV-DC
Acti9 DPN Vigi
Acti9 DT40
Acti9 DT60
Acti9 ID C40
Acti9 IDc
Acti9 ITG40
Acti9 ID
Acti9 DPN
Lokale Signalisierung Aktionsanzeige
Montagemodus Fest
Montagehalterung 35 mm symmetrische DIN-Schiene
Kompatibilität von Kammschienen und Verteilerblöcken Oben: ja
Höhe 82,5 mm
Breite 18 mm
Tiefe 73,5 mm
Produktgewicht 73 g
Farbe Weiß
Anschlüsse - Klemmen Schraubklemme (unten) - 2 Kabel(n) 1,5 mm² - flexibel
Schraubklemme (unten) - 2 Kabel(n) 1,5 mm² - flexibel mit Aderendhülse
Schraubklemme (unten) - 1 Kabel(n) 0,5…2,5 mm² - fest
Drahtabisolierungslänge 9 mm für unten Verbindung
[M] Anzugsdrehmoment 1 Nm unten
Montage
Normen EN/IEC 60947-2
Produktzertifizierungen ASTA
LCIE
KEMA
ASEFA
Tropentauglichkeit 2 entspricht EN/IEC 60947-2
Relative Luftfeuchtigkeit 95 % bei 55 °C
Umgebungstemperatur bei Betrieb -25…50 °C
Umgebungstemperatur bei Lagerung -40…85 °C
Verpackungseinheiten
VPE 1 Art PCE
Anzahl der Geräte pro Packung 1
Verpackungsgewicht (Lbs) 80,000 g
VPE 1 Höhe 2,800 cm
VPE 1 Breite 8,000 cm
VPE 1 Länge 9,400 cm
VPE 2 Art BB1
VPE 2 Menge 8
VPE 2 Gewicht 692,000 g
VPE 2 Höhe 8,700 cm
VPE 2 Breite 10,000 cm
VPE 2 Länge 26,700 cm
VPE 3 Art S03
VPE 3 Menge 72
VPE 3 Gewicht 6,670 kg
VPE 3 Höhe 30,000 cm
VPE 3 Breite 30,000 cm
VPE 3 Länge 40,000 cm
Vertragliche Gewährleistung
Garantie (in Monaten) 18

Nachhaltigkeit

Nachhaltigkeit
EU-RoHS-Richtlinie Konform mit Ausnahmen
EU-RoHS-Deklaration
Quecksilberfrei Ja
Circular Econmomy-Eignung Profil der Zirkularität
SCIP-Nummer 4e946b1f-2894-4149-b93b-de83881bcfbd
Verpackung ohne Kunststoff Ja
Verpackung mit Recycling-Karton Nein
Rücknahme Ja
Sustainable packaging Nein
WEEE-Kennzeichnung Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
EU-RoHS-Richtlinie Freistellungskonform​
REACh-Verordnung Produkt beinhaltet besorgniserregende Stoffe (SVHC) über dem Schwellwert
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle Product contains halogen above thresholds
Total lifecycle Carbon footprint 1 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3] 0.3943477315132329
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] 0.4 kg CO2 eq.
Carbon footprint of the distribution phase [A4] 0.014519716045474482
CO₂-Fußabdruck der Distributionsphase [A4] 0 kg CO2 eq.
Carbon footprint of the installation phase [A5] 0.0201000532732042
CO₂-Fußabdruck der Installationsphase [A5] 0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6] 0.5311163929133567
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] 0.5 kg CO2 eq.
Carbon footprint of the end-of-life phase [C1 to C4] 0.1077372625357108
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] 0.1 kg CO2 eq.
CO2-Bilanz (kg CO2 eq.) 1

Dokumente

Aktueller Filter
  • Dokumentenkategorie
11 Dokumente
Resi9 / Acti9 / Multi9
16/01/26 · Katalog 		82,5 MB Download
Auswahlkatalog 2025
15/09/25 · Catalog 		42,4 MB Download
Schnellübersicht Installationsgeräte Resi9 & Acti9
15/09/25 · Broschüre 		3,0 MB Download
A9N26969 EU-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) 		0,2 MB Download
A9N26969 REACh-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) 		0,2 MB Download
AUXILIARIES iMSU 15/03/25 · Circularity Profile 0,3 MB Download
MN_iMN_MNs_MNx_EU_declaration 15/03/25 · Declaration of conformity 0,5 MB Download
Shunt Trip MX - Undervoltage release MNx - 3D CAD 15/03/25 · CAD 0,4 MB Download
18 mm Auxiliaries for C60, C120, DPN - Instructions for box 15/03/25 · Instruction sheet 0,1 MB Download
01/01/70 Environmental Disclosure 0,0 MB Download
01/01/70 Environmental Disclosure 0,0 MB Download
