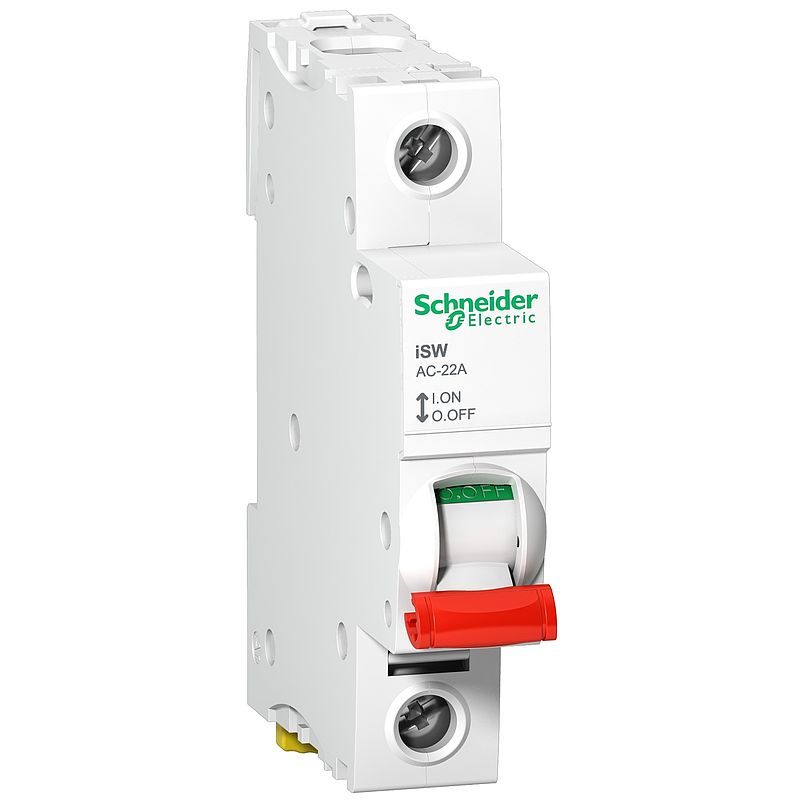

Lasttrennschalter iSW, 1P, 63A, 240V AC, Knebel rot

A9S66163

Materialpreisgruppe : D3

25,30 €

EAN Code: 3606480531385

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Declaration of conformity	Download
Catalog	Download
Certificate	Download
CAD	Download
Environmental Disclosure	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (9)

Verteilungen (6)

Zusatzausrüstungen (1)

Spezifikationen

Hauptmerkmale
Baureihe	Acti9
Produktname	Acti9 iSW
Produkt- oder Komponententyp	Lasttrennschalter
Kurzbezeichnung des Geräts	iSW
Geräteanwendung	Isolierung Steuerung
Beschreibung der Pole	1P
Nutzungskategorie	AC-22A
Eignung für Isolation	Ja
Zusatzmerkmale
[Ie] Betriebsbemessungstrom	63 A bei 240 V AC 50/60 Hz
[Ue] Betriebsbemessungsspannung	240 V AC 50/60 Hz
[Icm] Bemessungsgrenz-Kurzschlusseinschaltvermögen	5 kA Lasttrennschalter allein
[Icw] Bemessungs-Kurzzeitstromfestigkeit	1260 A
[Ui] Bemessungs-Isolationsspannung	250 V AC 50/60 Hz
[Uimp] Bemessungs-Stoßspannungsfestigkeit	6 kV
Steuerungstyp	Kippschalter
Lokale Signalisierung	ON/OFF-Anzeige
Kontaktstellungsanzeige	Ja
Montagemodus	Fest
Montagehalterung	DIN-Schiene
Kompatibilität von Kammschienen und Verteilerblöcken	Oben oder unten: ja
9-mm-Raster	2
Höhe	85 mm
Breite	18 mm
Tiefe	73 mm
Farbe	Weiß
Mechanische Lebensdauer	20000 Zyklen
Elektrische Lebensdauer	15000 Zyklen
Anschlüsse - Klemmen	Tunnelklemmen (oben oder unten) - <= 1 x 50 mm² - fest Tunnelklemmen (oben oder unten) - <= 1 x 35 mm² - flexibel Tunnelklemmen (oben oder unten) - <= 1 x 35 mm² - flexibel mit Aderendhülse
Drahtabisolierungslänge	14 mm
[M] Anzugsdrehmoment	3,5 Nm
Montage
Normen	AS 60947-3 BS EN 60947-3 EN 60947-3 IEC 60947-3 NZS 60947-3
Schutzart (IP)	IP20
Verschmutzungsgrad	3
Tropentauglichkeit	2
Relative Luftfeuchtigkeit	95 % bei 55 °C
Umgebungstemperatur bei Betrieb	-25…60 °C
Umgebungstemperatur bei Lagerung	-40…85 °C
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	85,000 g
VPE 1 Höhe	1,500 cm
VPE 1 Breite	8,000 cm
VPE 1 Länge	6,000 cm
VPE 2 Art	BB1
VPE 2 Menge	12
VPE 2 Gewicht	1,060 kg
VPE 2 Höhe	8,000 cm
VPE 2 Breite	21,500 cm
VPE 2 Länge	9,500 cm
VPE 3 Höhe	30,000 cm
VPE 3 Art	S03
VPE 3 Menge	60
VPE 3 Breite	30,000 cm
VPE 3 Länge	40,000 cm
VPE 3 Gewicht	6,437 kg
Vertragliche Gewährleistung
Gewährleistung	18 months

Nachhaltigkeit

Nachhaltigkeit

EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
Circular Econmomy-Eignung	Keine besonderen Recycling-Verfahren erforderlich
Verpackung ohne Kunststoff	Nein
Verpackung mit Recycling-Karton	Ja
SCIP-Nummer	E5f22bd9-8e0c-4771-b932-618a392a4c8b
Rücknahme	Nein
CO2-Bilanz (kg CO2 eq.)	2
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	Produkt mit halogenfreien Kunststoffteilen
Total lifecycle Carbon footprint	2 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	0.5939094616383646
CO2 Fußabdruck am Ende der Betriebsdauer	0.6 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.008331930441989231
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	0 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.005853873402512666
CO2 Fußabdruck während der Einrichtung	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	1.4434230547991425
Carbon footprint of the use phase [B2, B3, B4, B6]	1 kg CO2 eq.
Sustainable packaging	Nein
Carbon footprint of the end-of-life phase [C1 to C4]	0.2367422782711081
Carbon footprint of the end-of-life phase [C1 to C4]	0.2 kg CO2 eq.
WEEE Label	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
