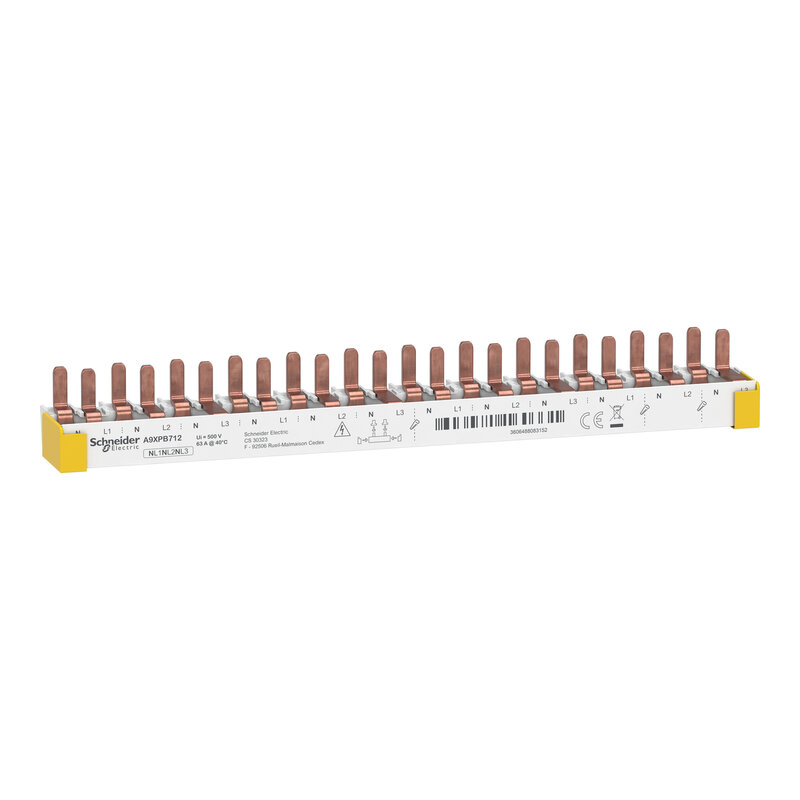

Acti9 Phasenschiene Stift, 3P+N, 9mm Abstand, 63A, 12 TE, f. Anschl. von unten
A9XPB712
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Fehlerstrom-Schutzeinrichtungen: Kompatible Produkte
Fehlerstrom-Schutzeinrichtungen (14)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produkt- oder Komponententyp | Kammschiene |
| Montagemodus | Horizontal |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Beschreibung der Leitungen | 3L + N |
| Länge in 18-mm-Modulen | 12 |
| Normen | IEC 60947-7-1 | Zusatzmerkmale |
| Anzahl der Wege | 12-polig N + L |
| Verteilertyp | N L1 N L2 N L3 |
| Polkonfiguration für 1-Weg | 1 x 1P + N 0,33 x 3P 0,33 x 3P + N |
| Anschlussraster | 9 mm zwischen Phase und Neutral 18 mm zwischen Phasen |
| Anschlusstyp | Zinke |
| Abstand zwischen den Polen | 18 mm |
| Beschriftung | N L1 N L2 N L3 |
| Isolation | Isoliert |
| Gerätedarstellung | Ablängbar |
| Geliefertes Zubehör | 2 end cap |
| [Ie] Betriebsbemessungstrom | 63 A bei 40 °C |
| [Ue] Betriebsbemessungsspannung | 230 V AC Ph/N 400 V AC Ph/Ph |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC entspricht EN/IEC 60947-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| Montageort | Unten auf Tunnelklemmen |
| 9-mm-Raster | 24 |
| Höhe | 26 mm |
| Breite | 215 mm |
| Tiefe | 27 mm |
| Produktgewicht | 120 g |
| Farbe | Weiß (RAL 9003) |
| Kompatible Produktfamilie | Acti9 iCVm40 Acti9 iCVr40 Acti9 iDDm40 Resi9 |
Montage |
| Feuerbeständigkeit | 960 °C ( 30 s ) entspricht IEC 60695-2-1 |
| Verschmutzungsgrad | 3 entspricht IEC 60947-7-1 |
| Schutzart (IP) | IP20 Mit Endstücken und Zinkenabdeckungen | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 2,7 cm |
| VPE 1 Breite | 2,8 cm |
| VPE 1 Länge | 21,5 cm |
| Verpackungsgewicht (Lbs) | 120 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 5 |
| VPE 2 Höhe | 6 cm |
| VPE 2 Breite | 8,5 cm |
| VPE 2 Länge | 25 cm |
| VPE 2 Gewicht | 670 g |
| VPE 3 Art | S02 |
| VPE 3 Menge | 40 |
| VPE 3 Höhe | 15 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm |
| VPE 3 Gewicht | 5,660 kg |
Nachhaltigkeit
Nachhaltigkeit
| Recyclingfähigkeitspotential in % | 67 |
| Total lifecycle Carbon footprint | 2 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.5852809460801404 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 0.6 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.023329414938151233 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.001618867280462806 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 1.319641394260267 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 1 kg CO2 eq. |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.25250832228117487 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.3 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 2 |
| Verpackung mit Recycling-Karton | Nein |
| Verpackung ohne Kunststoff | Nein |
| SCIP-Nummer | 12618b2a-bc0e-4c2d-bb7b-9185c26e01fe |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=A9XPB712_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=A9XPB712_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
