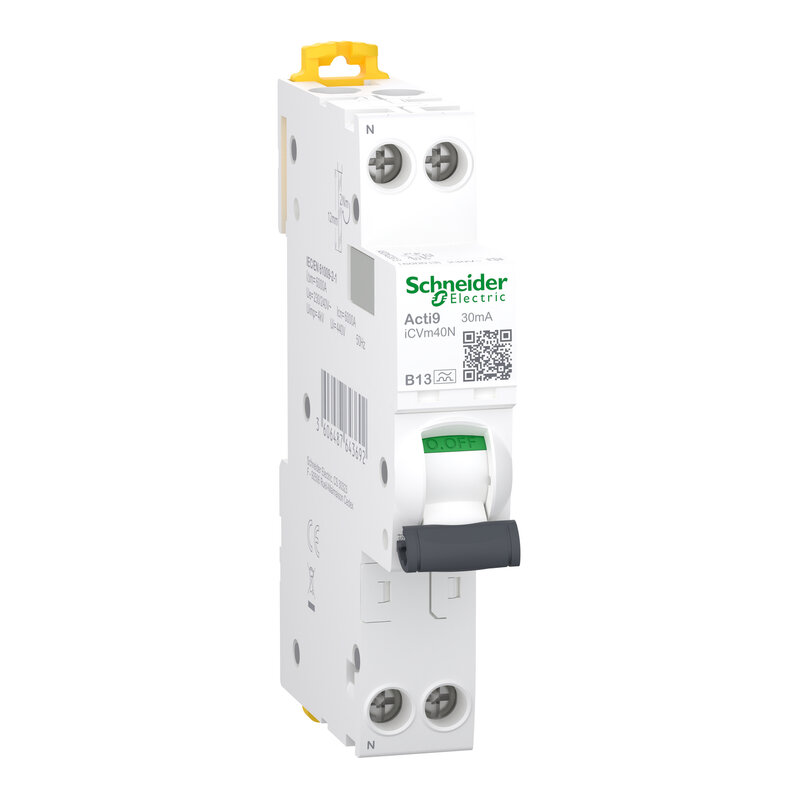

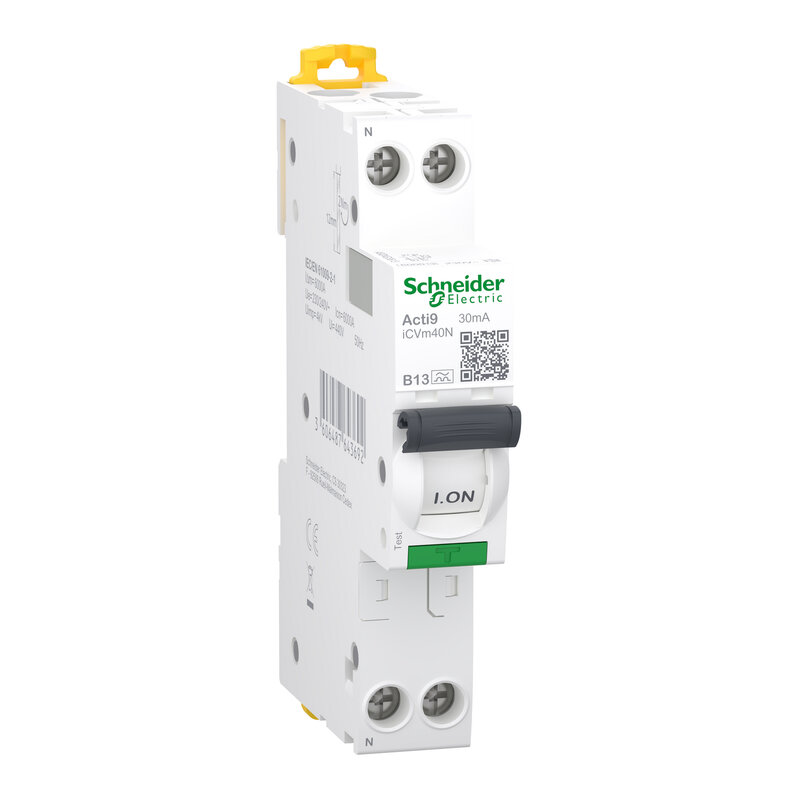

FI/LS Acti9 iCVm40N 1P+N, 1TE breit (18mm), 13A, B-Charakteristik, 30mA, Typ A, 6kA
A9DXG3613
In Kürze lieferbar
EAN Code: 3606487643692
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
|
Certificate
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (2)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (18)
Verteilungen: Kompatible Produkte
Verteilungen (9)
Drahtlose Sensoren: Kompatible Produkte
Drahtlose Sensoren (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti9 iCVm40 |
| Produkt- oder Komponententyp | Fehlerstromschutzschalter mit Überstromschutz (FI/LS) |
| Kurzbezeichnung des Geräts | iCVm40N |
| Geräteanwendung | Verteilung |
| Beschreibung der Pole | 1P + N |
| Anzahl der geschützten Pole | 1 |
| Neutralposition | Links |
| [In] Bemessungsstrom | 13 A bei 30 °C |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50 Hz |
| Auslöser-Technologie | Thermomagnetisch |
| Kurvenscheibe | B |
| Erdschlussempfindlichkeit | 30 mA |
| Eignung für Isolation | Ja |
| Konformitätskennzeichen | VDE | Zusatzmerkmale |
| Geräteposition im System | Abgang Gruppeneingang |
| Erdungssystem | TN-S TT TN-C-S TN IT |
| [Ue] Betriebsbemessungsspannung | 230 V AC |
| Grenzwert für magnetische Auslösung | 3 - 5 x In |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Erdschluss-Schutzklasse | Typ A |
| Ausschaltvermögen | 6000 A Icn bei 230 V AC 50 Hz entspricht EN/IEC 61009-2-1 10 kA Icu bei 230 V AC 50 Hz only referring to short circuit test entspricht EN/IEC 60947-2 |
| Bem.-Betr.-Ausschaltverm. Ics | 6000 A 100 % x Icn at 230 V AC 6 kA 100 % x Icu at 230 V AC 50 Hz conforming to EN/IEC 60947-2 (only referring to short circuit test) |
| Bemessungsbruchkraft und Bemessungsleistung | Idm 6000 A bei 230 V AC 50 Hz entspricht EN/IEC 61009-2-1 |
| Begrenzungsklasse | 3 entspricht EN/IEC 61009-2-1 |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Stoßstrom | 250 A |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | ON/OFF-Anzeige Fehlermeldeanzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben oder unten: Zinke |
| Anschlussraster | 9 mm zwischen Phase und Neutral |
| 9-mm-Raster | 2 |
| Höhe | 96 mm |
| Breite | 18 mm |
| Tiefe | 73 mm |
| Produktgewicht | 125 g |
| Farbe | Weiß (RAL 9003) |
| Mechanische Lebensdauer | 10000 Zyklen |
| Elektrische Lebensdauer | 10000 Zyklen |
| Beschreibung der Verriegelungsoptionen | Vorhängeschloss Plombierbar |
| Anschlüsse - Klemmen | Tunnelklemmen oben oder unten1…16 mm² fest Tunnelklemmen oben oder unten1…10 mm² flexibel Tunnelklemmen oben oder unten1…10 mm² flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 12 mm für oben oder unten Verbindung |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| Erdschlussschutz | Integriert | Montage |
| Normen | EN/IEC 61009-1 EN/IEC 61009-2-1 |
| Schutzart (IP) | IP20 IP40 (modulares Gehäuse) |
| Schutzart (IK) | IK05 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Elektromagnetische Verträglichkeit | 8/20 µs Impulswiderstand, 250 A entspricht EN/IEC 61009-2-1 |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 11,4 cm |
| VPE 1 Breite | 2,2 cm |
| VPE 1 Länge | 8,1 cm |
| Verpackungsgewicht (Lbs) | 138 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 45 |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 6,51 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 720 |
| VPE 3 Höhe | 45 cm |
| VPE 3 Breite | 80 cm |
| VPE 3 Länge | 120 cm |
| VPE 3 Gewicht | 116,16 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Recyclingfähigkeitspotential in % | 52 |
| Total lifecycle Carbon footprint | 3 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 1.0297742634730014 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 1 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.028653187427037347 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.03200820362764422 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 1.5248351640542466 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 2 kg CO2 eq. |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Ja |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.27739506640542755 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.3 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 3 |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Ja |
| SCIP-Nummer | Aefb9ef6-013f-4d5a-88c2-6db66e01a7ed |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=A9DXG3613_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=A9DXG3613_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Silikonfrei | Nein |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
