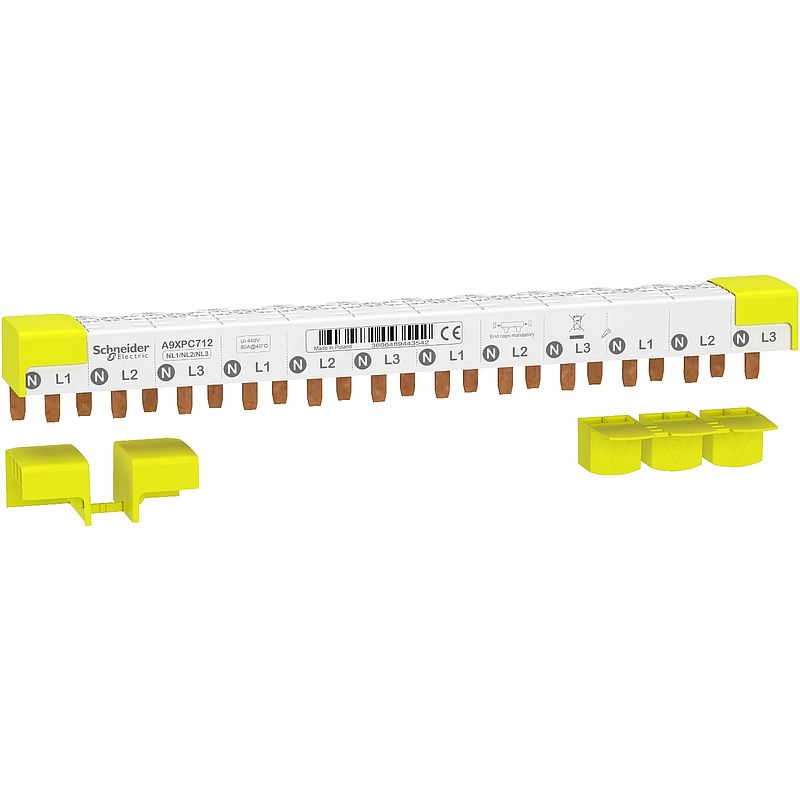

Acti9 Phasenschiene Stift, 3P+N, 9mm-Stift-Abstand, 80A, 12 Module, 4-Endkappen
A9XPC712
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
How to video
|
Video anzeigen |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produkt- oder Komponententyp | Kammschiene |
| Montagemodus | Horizontal |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Beschreibung der Leitungen | 3L + N |
| Länge in 18-mm-Modulen | 12 |
| Normen | EN/IEC 61439-1 | Zusatzmerkmale |
| Anzahl der Wege | 4-polig N + 3 L (symmetrisch) |
| Polkonfiguration für 1-Weg | 1 x 3P + N 1 x 3P 3 x 1P + N |
| Anschlussraster | 9 mm zwischen Phase und Neutral 18 mm zwischen Phasen |
| Anschlusstyp | Zinke |
| Abstand zwischen den Polen | 54 mm |
| Beschriftung | N L1 N L2 N L3 |
| Isolation | Isoliert |
| Gerätedarstellung | Ablängbar |
| geliefertes Zubehör | end-pieces Zahnabdeckungen |
| [Ie] Betriebsbemessungstrom | 80 A bei 40 °C |
| [Ue] Betriebsbemessungsspannung | 230 V AC Ph/N 400 V AC Ph/Ph |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC entspricht IEC 61439-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Montageort | Oben auf Tunnelklemmen |
| 9-mm-Raster | 24 |
| Höhe | 32 mm |
| Breite | 218 mm |
| Tiefe | 28 mm |
| Produktgewicht | 150 g |
| Farbe | Weiß (RAL 9003) |
| Kompatible Produktfamilie | Acti9 Acti9 C40 Acti9 Acti9 C40 Vigi Acti9 Acti 9 iDPN Acti9 Acti9 iDPN Vigi Multi 9 Multi9 N40 Multi 9 Multi9 N40 Vigi Acti9 Acti9 iC40 Acti9 Acti9 iCV40 Acti9 Vigi iCG40 Acti9 Acti9 iID40 |
| Verteilertyp | N L1 N L2 N L3 | Montage |
| Feuerbeständigkeit | 960 °C ( 30 s ) entspricht IEC 60695-2-1 |
| Verschmutzungsgrad | 3 entspricht EN/IEC 60439-1 |
| Schutzart (IP) | IP20 Mit Endstücken und Zinkenabdeckungen | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 147,000 g |
| VPE 1 Höhe | 3,200 cm |
| VPE 1 Breite | 2,800 cm |
| VPE 1 Länge | 27,600 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 1,842 kg |
| VPE 2 Höhe | 6,700 cm |
| VPE 2 Breite | 16,000 cm |
| VPE 2 Länge | 30,500 cm |
| VPE 3 Art | S06 |
| VPE 3 Menge | 600 |
| VPE 3 Gewicht | 107,500 kg |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | 12618b2a-bc0e-4c2d-bb7b-9185c26e01fe |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| Nachhaltige Verpackung | Ja |
| CO2-Bilanz (kg CO2 eq.) | 4 |
| Global warming ; Total life cycle | 4 kg CO2 eq. |
