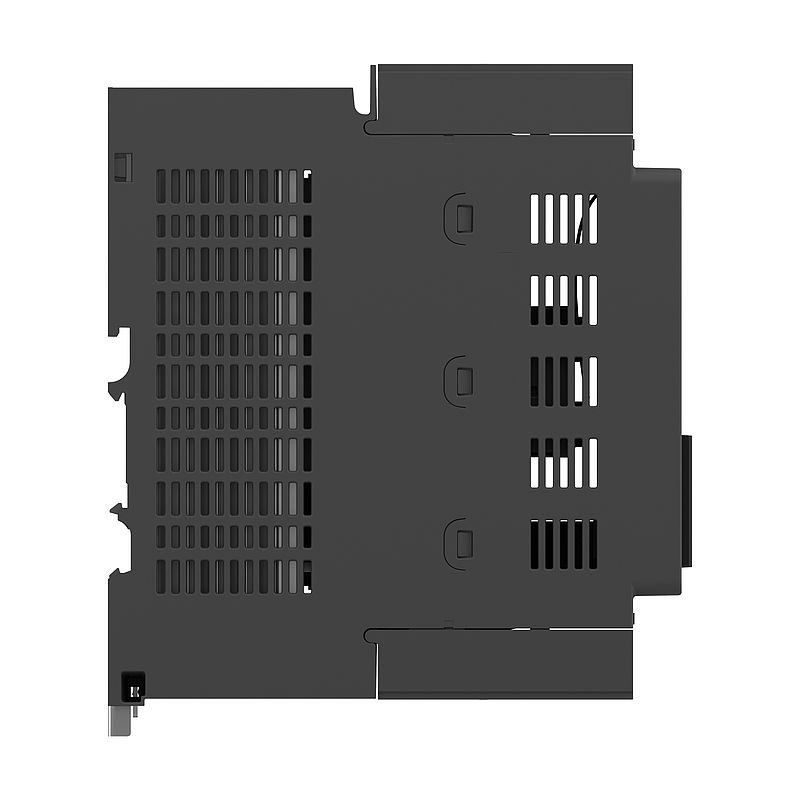

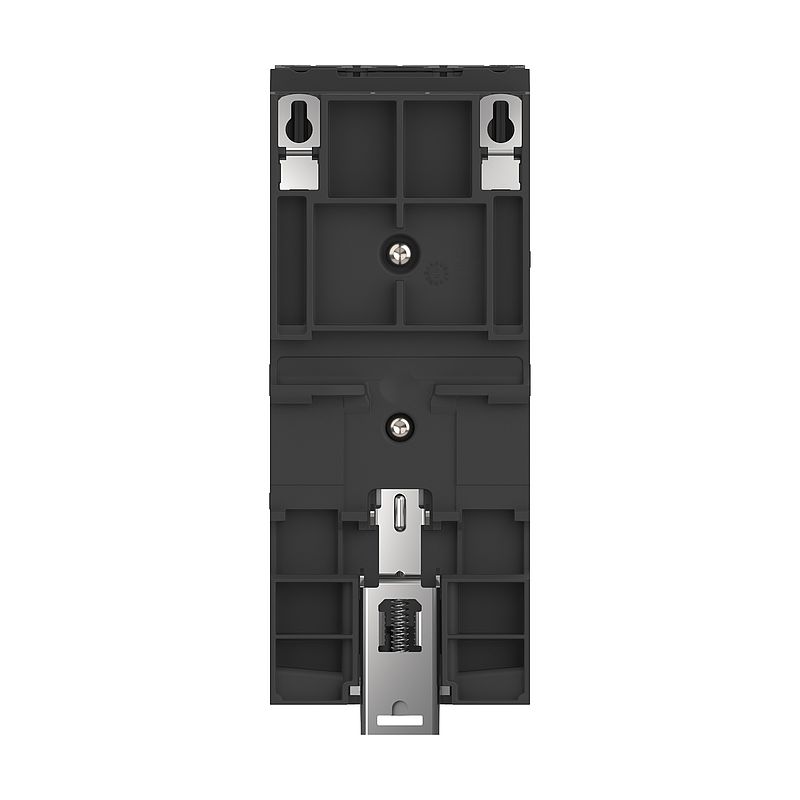

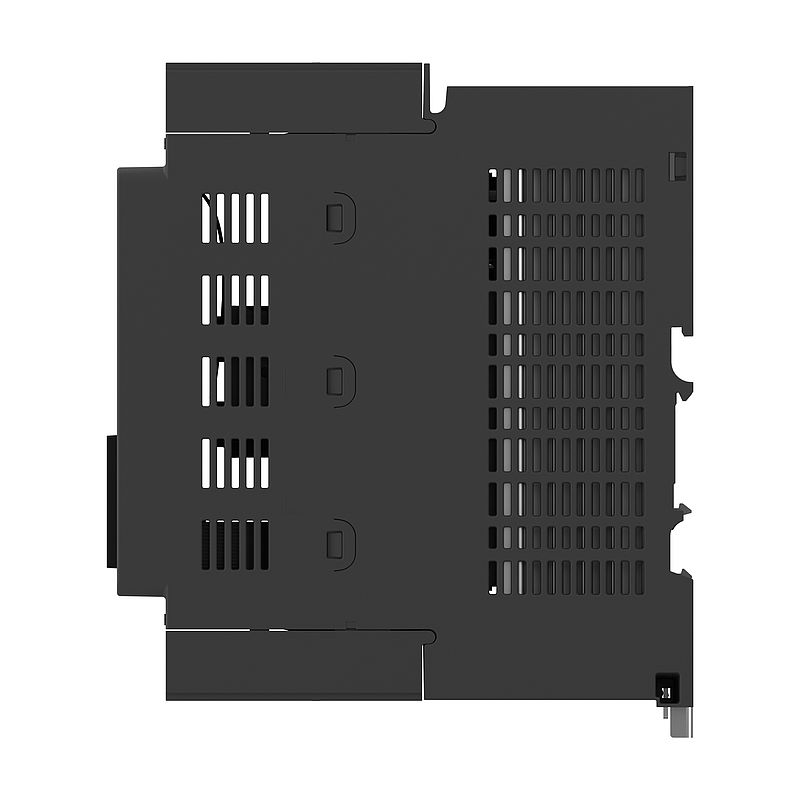

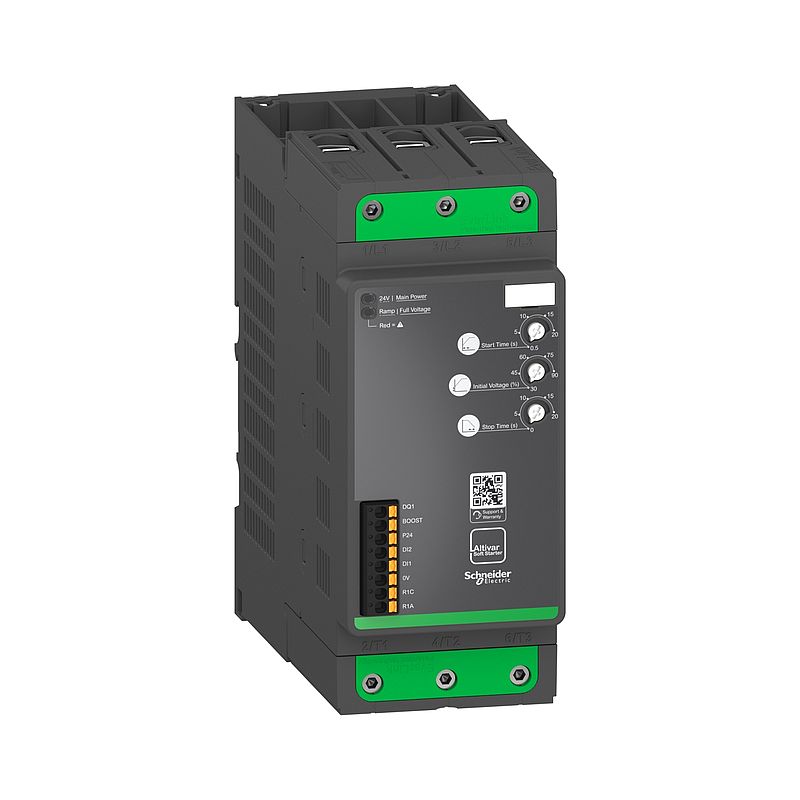

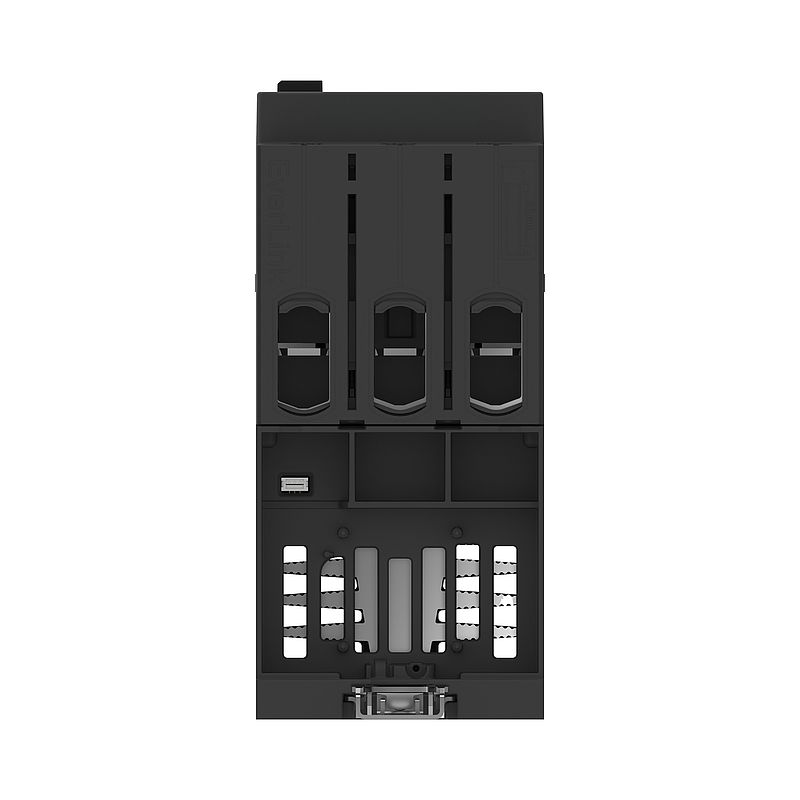

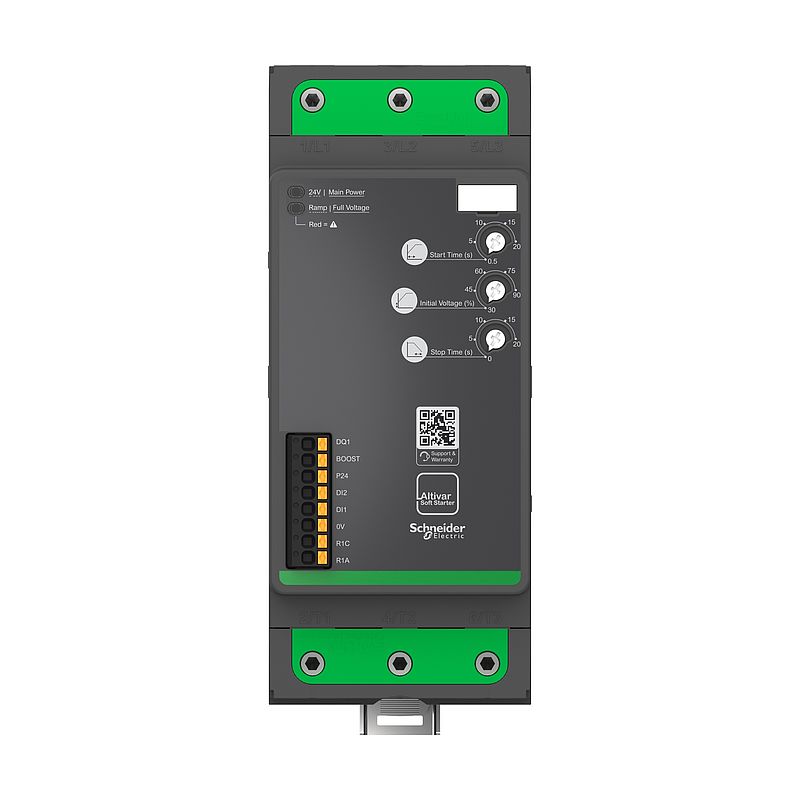

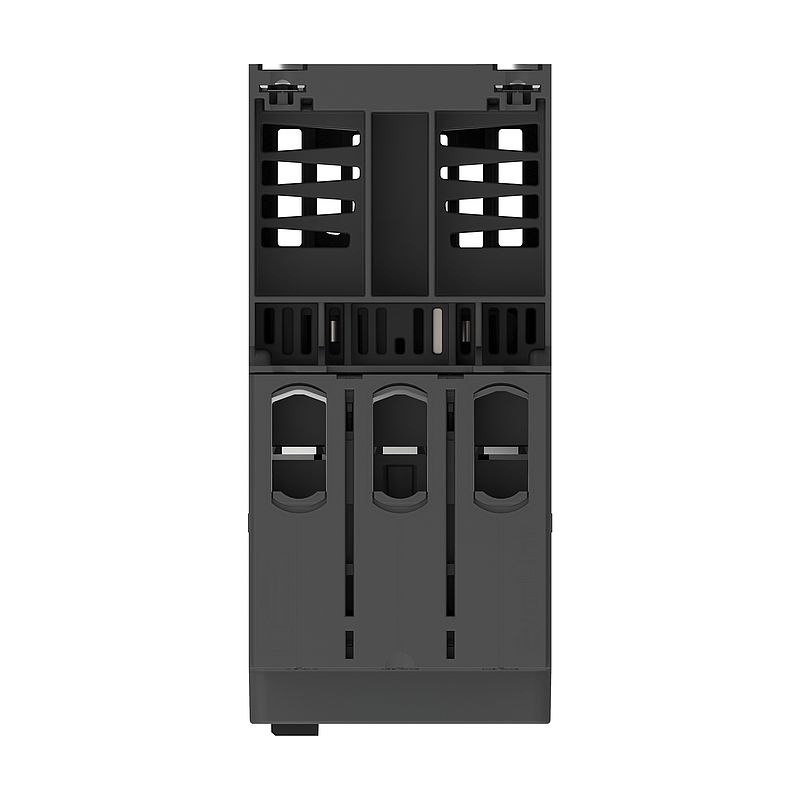

Altivar Sanftanlasser ATS130, 80A, 200 bis 480V AC, Steuerspannung 24V DC
ATS130N2D80LT
Materialpreisgruppe
: CN
1.025,00 €
EAN Code: 3606486007433
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Offer Marketing Illustration
|
Download |
|
User guide
|
Download |
|
How to video
|
Video anzeigen |
|
Catalog
|
Download |
|
Promotional video
|
Video anzeigen |
|
CAD
|
Download |
|
Technical illustration
|
Download |
|
Certificate
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar Soft Starter ATS130 |
| Produkt- oder Komponententyp | Sanftanlasser |
| Produktbestimmung | Asynchronmotoren |
| Produktspezifische Anwendung | Einfache Maschine |
| Kurzbezeichnung des Geräts | ATS130 |
| Anzahl der Netzphasen | 3 Phasen |
| Nutzungskategorie | AC - 53 A |
| Ue power supply voltage | 200 - 480 V -15 - +10 % |
| power supply frequency | 50 - 60 Hz +/-5 Hz |
| [Ie] Betriebsbemessungstrom | 80 A in line (bei <40 °C) |
| Service factor at Ie | 100 |
| Drehmomentsteuerung | Falsch |
| Schutzart (IP) | IP20 |
| Motorleistung (kW) | 22 kW bei 230 V Normalbetrieb 45 kW bei 400 V Normalbetrieb 45 kW bei 440 V Normalbetrieb |
| Motorleistung (HP) | 25 hp bei 200 V Normalbetrieb 25 hp bei 208 V Normalbetrieb 30 hp bei 230 V Normalbetrieb 60 hp bei 460 V Normalbetrieb 60 hp bei 480 V Normalbetrieb |
Zusatzmerkmale |
| Overload current profile | 300 % Ie for 5 s |
| Lastfaktor | 70 % |
| Operating cycles/hour | 25 cyc/h |
| Minimum motor current | 20 % Ie |
| Geräteanschluss | In einer Reihe |
| [Us] control circuit voltage | 24 V DC +/-10 % |
| Control power | 21.6 W starting and stopping 3 W steady state |
| integrierter Motorüberlastungsschutz | Falsch |
| Schutzart | Phasenausfall: mains Thermischer Schutz: Starter Bypass error: Starter Control voltage Us: Starter |
| Spezifikation des Nennstroms und des Stromverlusts | 80 A |
| Verlustleistung stromunabhängig | 3 W |
| Verlustleistung pro Gerät stromabhängig | 16 W |
| Power loss during starting | 512 W 300 % Ie |
| Normen | EN/IEC 60947-4-2 UL 60947-4-2 IEC 60664-1 |
| Produktzertifizierungen | CE UKCA CCC RCM EAC |
| Beschriftung | CE CCC UKCA RCM EAC |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anzahl digitale Eingänge | 3 |
| Digitaler Eingang | (DI) Digitaleingang, 10 kOhm (DI2) Digitaleingang, 10 kOhm (BOOST) Digitaleingang, 10 kOhm |
| Kompatibilität der Eingänge | Diskreter Eingang Level 1 SPS entspricht EN/IEC 61131-2 |
| digitaler Logikeingang | Digital input bei Status 0: 0 - < 5 V und <= 0,2 mA bei Status 1: > 13 V, >= 0,5 mA |
| Relaisausgangsnummer | 1 |
| Relais-Ausgangstyp | Relaisausgänge R1A, R1C nein |
| Min. Schaltstrom | 2,5 mA bei 24 V DC für Relaisausgänge |
| Max. Schaltstrom | Bei ohmscher Last for Relaisausgänge : 1 A 250 V AC 400000 Zyklen Bei ohmscher Last for Relaisausgänge : 1 A 30 V DC 400000 Zyklen Bei induktiver Last for Relaisausgänge : 1 A 250 V AC cos phi = 0,4 100000 Zyklen Bei induktiver Last for Relaisausgänge : 1 A 30 V DC cos phi = 0,4 100000 Zyklen |
| Diskrete Ausgangsnummer | 1 |
| Diskreter Ausgangstyp | Non programmable digital output DQ1 <lt/>= 30 V 200 mA |
| Displaytyp | 1 LED (grün) für control power energized 1 LED (yellow and red) für motor operation phases, errors |
| Anzeigebildschirm verfügbar | Falsch |
| Betriebsposition | Vertical +/- 30 degree |
| Höhe | 197 mm |
| Breite | 81 mm |
| Tiefe | 180 mm |
| Produktgewicht | 2,3 kg |
| Geeignet für die Montage auf Normschienen | Richtig |
| Funktion verfügbar | Deceleration voltage ramp Boost |
| internal bypass | Richtig |
| material declaration | Richtig | Montage |
| Verschmutzungsgrad | Stufe 2 |
| environmental class (during operation) | Without salt mist: 3C3 entspricht IEC 60721-3-3 3S3 entspricht IEC 60721-3-3 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| [Ui] Bemessungs-Isolationsspannung | 480 V |
| Elektromagnetische Verträglichkeit | Leitungsgebundene und abgestrahlte Emissionen Level B entspricht IEC 60947-4-2 Short voltage interruptions Level 3 entspricht IEC 61000-4-11 Elektrostatische Entladung Level 2 entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Ebene 1 entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Level 2 entspricht IEC 61000-4-4 Oscillatory waves immunity Level 3 entspricht IEC 61000-4-12 Spannungs-/Strom-Impuls Level 2 entspricht IEC 61000-4-5 Conducted disturbances, induced by radiofrequency fields Ebene 1 entspricht IEC 61000-4-6 |
| Umgebungstemperatur bei Betrieb | -10…40 °C (ohne Leistungsminderung) 40…60 °C (mit Stromreduzierung von 2 % pro °C) |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Umgebungslufttemperatur beim Transport | -40…70 °C |
| Betriebshöhe | 0 - 1.000 m ohne Leistungsminderung 1000 - 4000 m 1 % pro 100 m |
| Relative Luftfeuchtigkeit | 5…95 % non condensing without dripping water entspricht IEC 60068-2-3 |
| Max. Beschleunigung unter Rüttelbelastung (während des Betriebs) | 10 m/s² bei 9 - 200 Hz |
| Max. Beschleunigung unter Rüttelbelastung (während der Lagerung) | 10 m/s² bei 9 - 200 Hz |
| Max. Beschleunigung unter Rüttelbelastung (während des Transports) | 10 m/s² bei 9 - 200 Hz |
| Max. Durchbiegung unter Rüttelbelastung (während des Betriebs) | 3 mm at 2-9 Hz |
| Max. Durchbiegung unter Rüttelbelastung (während der Lagerung) | 3 mm at 2-9 Hz |
| Max. Durchbiegung unter Rüttelbelastung (während des Transports) | 3 mm at 2-9 Hz |
| Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs) | 100 m/s² bei 11 ms |
| Max. Beschleunigung unter Stoßbelastung (während der Lagerung) | 100 m/s² bei 11 ms |
| Max. Beschleunigung unter Stoßbelastung (während des Transports) | 100 m/s² bei 11 ms | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 8,500 cm |
| VPE 1 Breite | 27,000 cm |
| VPE 1 Länge | 28,000 cm |
| VPE 1 Gewicht | 2,560 kg |
| VPE 2 Art | S06 |
| VPE 2 Menge | 28 |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm |
| VPE 2 Gewicht | 81,000 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
| REACh frei von SVHC | Ja |
|
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 249 |
| Global warming ; Total life cycle | 249 kg CO2 eq. |
