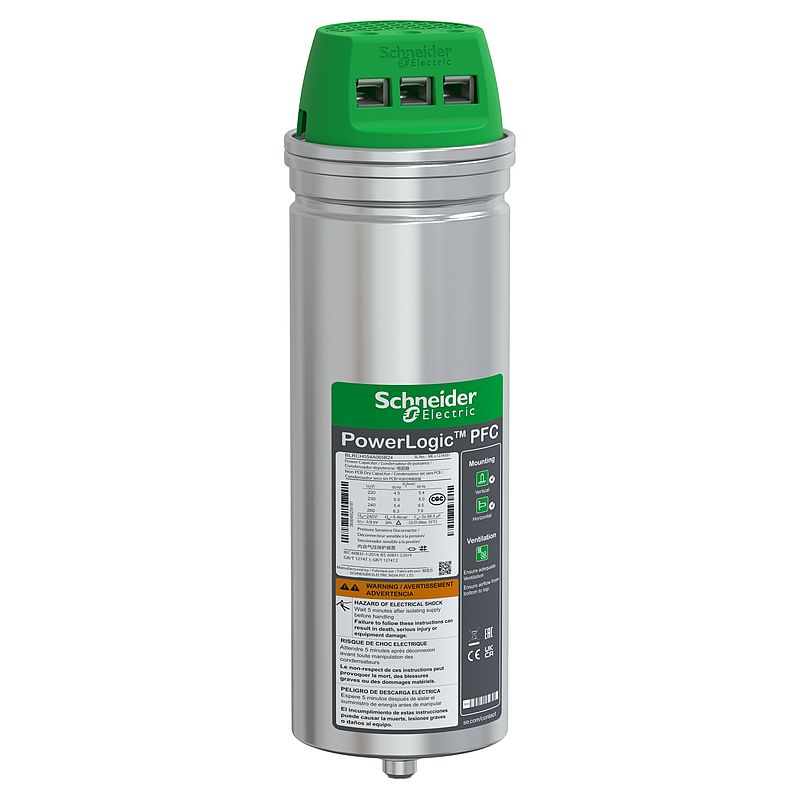

Hochleistungskondensator, PowerLogic PFC HD, 5,4/6,5kvar, 240V, 50/60Hz
BLRCH054A065B24
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Baureihe | PowerLogic |
| Produktname | PowerLogic PFC Capacitor |
| Produkt- oder Komponententyp | Schwerlast-Kondensator |
| Netzwerkfrequenz | 50/60 Hz |
| Name der Reihe | Heavy Duty |
| Oberschwingungsgehalt im Netz | <= 20 % |
| Elektrische Parameter | 5,4 kvar 240 V 50 Hz 6,5 kvar 240 V 60 Hz 6,3 kvar 260 V 50 Hz 7,6 kvar 260 V 60 Hz |
| Max. zulässige Spannung | 1,1 x Un (8 Stunden über 24 Stunden) |
| Dauerüberstromfestigkeit | 1,8 x Zoll |
| Bemessungsspannung | 240…260 V AC 50/60 Hz | Zusatzmerkmale |
| Dielektrische Verluste | < 0,2 W/kvar |
| Leistungsverluste | < 0,5 W/kVAr |
| Kondensator-Toleranz | -5 % bis 10 % |
| Spannungsprüfung | 2,15 x Un AC zwischen den Klemmen für 10 s <= 660 V - 3 kV AC zwischen Klemme und Behälter für 10 s >= 660 V - 6 kV AC zwischen Klemme und Behälter für 10 s |
| Einschaltstrom | 250 x In |
| Max. Schaltvorgang pro Jahr | 7000 |
| Lebensdauer in Stunden | 130000 h |
| Dielektrisches Material | Metallisierte Polypropylenfolie mit Zn/Al-Legierung, spezieller Widerstand & Profil, spezieller Rand (Wellenschnitt) |
| Imprägnierungsmaterial | Nicht-PCB getrocknetes PUR-Harz Biologisch abbaubar |
| Installationstyp | Innenmontage |
| Anschlüsse - Klemmen | Doppelte Faston-Klemme |
| Montagemodus | Aufrecht/horizontal |
| Durchmesser | 70 mm |
| Höhe | 245 mm |
| Produktgewicht | 1,1 kg | Montage |
| Normen | IEC 60831-2 IEC 60831-1 |
| Schutzart (IP) | IP20 |
| Betriebshöhe | 2.000 m |
| Temperaturklasse | D |
| Umgebungstemperatur bei Betrieb | -25…55 °C |
| Relative Luftfeuchtigkeit | 95 % | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 1,3 kg |
| VPE 1 Höhe | 28,5 cm |
| VPE 1 Breite | 11 cm |
| VPE 1 Länge | 11,8 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 2 |
| VPE 2 Gewicht | 7,5 kg |
| VPE 2 Höhe | 29 cm |
| VPE 2 Breite | 29 cm |
| VPE 2 Länge | 39 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 6 |
| VPE 3 Gewicht | 9,5 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
| Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=BLRCH054A065B24_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
8 Dokumente
| BLRCH054A065B24 EU-RoHS-Erklärung
21/03/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| heavy duty PowerLogic PFC Capacitor, 10/12 kvar - 440V - 50/60Hz - CAD 15/03/25 · CAD | 0,7 MB | Download |
| DoC condes 230-800V 15/03/25 · Declaration of conformity | 1,0 MB | Download |
| Low Voltage Power Factor Correction Components - Catalogue 2022
15/03/25 · Catalog |
18,2 MB | Download |
| Three Phase EasyCan/VarPlus Can capacitor Limits of Guarantee 15/03/25 · Instruction sheet | 1,5 MB | Download |
| Three Phase EasyLogic PFC/PowerLogic PFC Capacitor-Instruction sheet 15/03/25 · Instruction sheet | 48,1 MB | Download |
| CE_LV PFC Capacitor declaration of conformity 15/03/25 · Declaration of conformity | 0,6 MB | Download |
| hrb8564800/hrb8564900 MC - 3D CAD 19/01/25 · CAD | 10,8 MB | Download |
