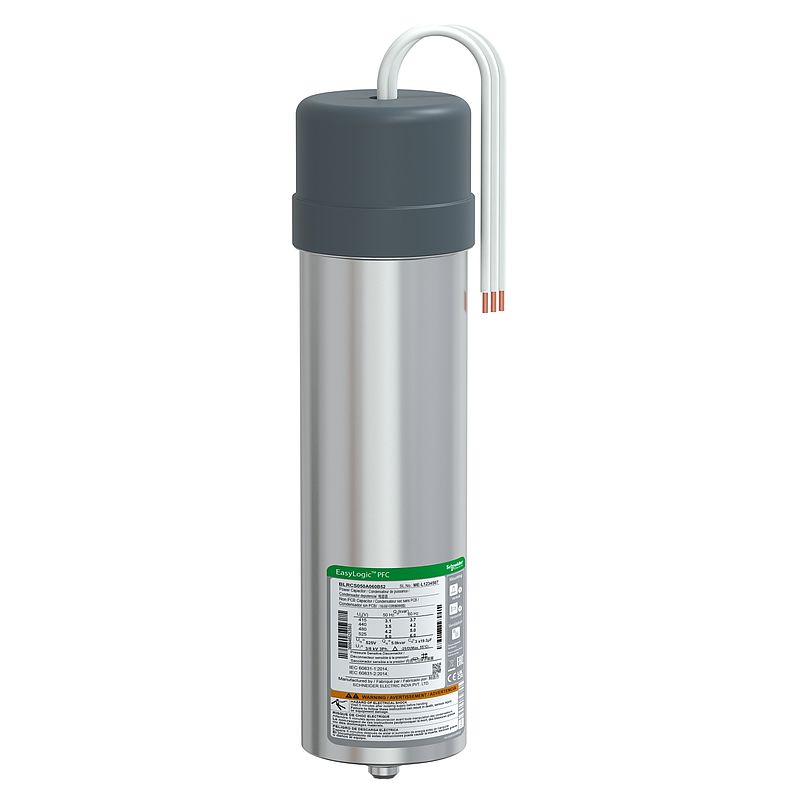

Standardkondensator, EasyLogic PFC SD, 5/6kvar, 525V, 50/60Hz
BLRCS050A060B52
Materialpreisgruppe
: DL
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Funktionen Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EasyLogic |
| Produktname | EasyLogic PFC Capacitor |
| Produkt- oder Komponententyp | Standardbetriebskondensator |
| Netzwerkfrequenz | 50/60 Hz |
| Name der Reihe | EasyLogic PFC-Kondensator |
| Oberschwingungsgehalt im Netz | <= 10 % |
| Elektrische Parameter | 5 kvar 525 V 50 Hz 6 kvar 525 V 60 Hz |
| Max. zulässige Spannung | 1,1 x Un (8 Stunden über 24 Stunden) |
| Dauerüberstromfestigkeit | 1,5 x In |
| Bemessungsspannung | 525 V AC 50/60 Hz | Zusatzmerkmale |
| Dielektrische Verluste | < 0,2 W/kvar |
| Leistungsverluste | < 0,5 W/kVAr |
| Kondensator-Toleranz | -5 % bis 10 % |
| Spannungsprüfung | 2,15 x Un AC zwischen den Klemmen für 10 s <= 660 V - 3 kV AC zwischen Klemme und Behälter für 10 s >= 660 V - 6 kV AC zwischen Klemme und Behälter für 10 s |
| Einschaltstrom | 200 x In |
| Max. Schaltvorgang pro Jahr | 5000 |
| Lebensdauer in Stunden | 100000 h |
| Dielektrisches Material | Metallisierte Polypropylenfolie mit Zn/Al-Legierung, |
| Imprägnierungsmaterial | Nicht-PCB weiches PUR-Harz Biologisch abbaubar |
| Installationstyp | Innenmontage |
| Anschlüsse - Klemmen | Doppelte Faston-Klemme |
| Montagemodus | Vertikal |
| Durchmesser | 63 mm |
| Höhe | 245 mm |
| Produktgewicht | 0,9 kg | Montage |
| Normen | IEC 60831-2 IEC 60831-1 |
| Schutzart (IP) | IP20 |
| Betriebshöhe | 2.000 m |
| Temperaturklasse | D |
| Umgebungstemperatur bei Betrieb | -25…55 °C |
| Relative Luftfeuchtigkeit | 95 % | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 28,5 cm |
| VPE 1 Breite | 27,3 cm |
| VPE 1 Länge | 37,4 cm |
| Verpackungsgewicht (Lbs) | 900 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 9 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 10,433 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 60 |
| VPE 3 Höhe | 105 cm |
| VPE 3 Breite | 60 cm |
| VPE 3 Länge | 80 cm |
| VPE 3 Gewicht | 54 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| Eingesparte und vermiedene Produktbeiträge | Yes |
| CO2-Bilanz (kg CO2 eq.) | 91 |
| Sustainable packaging | Nein |
| Total lifecycle Carbon footprint | 91 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 11.108618701384515 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 11 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 1.7272485667652806 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 2 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.004513453318228116 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 75.12952098822633 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 75 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 3.486729850969151 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 3 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
12 Dokumente
| BLRCS050A060B52 EU-RoHS-Erklärung
07/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| EasyLogic PFC -Low voltage cylindrical capacitors, Environmental Disclosure, Product Environmental Profile 15/03/25 · Environmental Disclosure | 0,4 MB | Download |
| EasyLogic PFC -Low voltage cylindrical capacitors, Circularity Profile, End of Life Instructions 15/03/25 · Circularity Profile | 0,3 MB | Download |
| EasyLogic PFC Capacitor, 5/6 kvar - 400V - 50/60Hz - CAD 15/03/25 · CAD | 0,2 MB | Download |
| DoC condes 230-800V 15/03/25 · Declaration of conformity | 1,0 MB | Download |
| Low Voltage Power Factor Correction Components - Catalogue 2022
15/03/25 · Catalog |
18,2 MB | Download |
| Three Phase EasyCan/VarPlus Can capacitor Limits of Guarantee 15/03/25 · Instruction sheet | 1,5 MB | Download |
| Three Phase EasyLogic PFC/PowerLogic PFC Capacitor-Instruction sheet 15/03/25 · Instruction sheet | 48,1 MB | Download |
| CE_LV PFC Capacitor declaration of conformity 15/03/25 · Declaration of conformity | 0,6 MB | Download |
| hrb8889100/hrb8889700 HC - 3D CAD 19/01/25 · CAD | 3,5 MB | Download |
| EasyLogic PFC Capacitor, 5/6 kvar - 525V - 50/60Hz - CAD 15/11/24 · CAD | 0,2 MB | Download |
| BLRCS050A060B52 REACh-Erklärung
23/10/24 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
