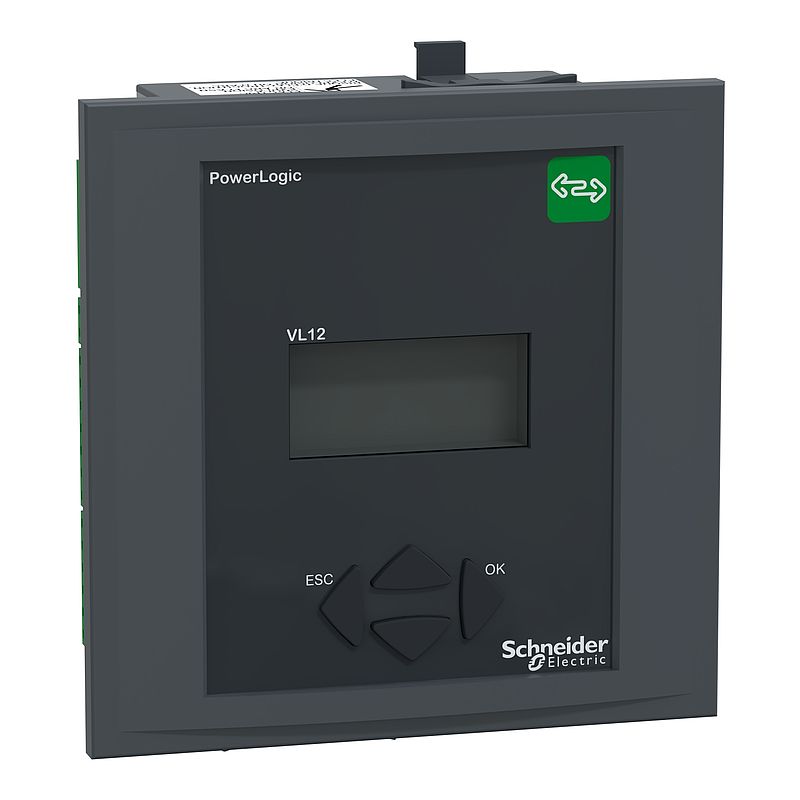

Blindleistungsregler, PowerLogic, Stufenausgangskontakte 12, VL 12

VPL12N

Hauptdokumente

Produktdatenblatt Download
Declaration of conformity Download
Technical Drawing Download
User guide Download
Software - Hotfix Download
Declaration of Conformity (Sustainability) Download
Instruction sheet Download
Circularity Profile Download
Environmental Disclosure Download
CAD Download

Dieses Produkt ist kompatibel mit

(53)

Spezifikationen

Hauptmerkmale
Baureihe PowerLogic
Produktname PowerLogic PFC Controller
Kurzbezeichnung des Geräts VPL12
Produkt- oder Komponententyp Leistungsfaktorregler
Zusatzmerkmale
Anzahl der Stufenausgangskontakte 12
[UH,nom] Bemessungsbetriebsspannung 90 - 550 V AC
<= 999 kV AC mit externen VT
Messstrom 0…5 A
Messspannung 90…550 V AC 50/60 Hz
Betriebsmodus Manuell oder automatisch
Anzahl der Quadranten für die Generatoranwendung 4
Geräteanschluss Kommunikation Protokoll: Modbus Schnittstelle: RS485
Eingangsfunktion Schalter: 1 x Potentialfreier Kontakt
Farbcode Frontseite: dunkelgrau RAL 7016
Displaytyp Hintergrundbeleuchtetes Display (LCD)
Displaygröße 56 x 25 mm
Funktion verfügbar Manuelle Programmierung
Automatische Initialisierung
Automatische Erkennung
Fortgeschrittene Programmierung (Experte)
Beliebige Schrittfolge
Messgerätetyp Leistungsfaktor und Verschiebungs-PF (mit Vorzeichen, vier Quadranten)
Gesamtstromverzerrung THD (I)
Leistungsfaktor Durchschnitt über Lebensdauer
Temperatur Maximum
Phasenstrom I1, I2, I3 Effektivwert bei Last
Wirkleistung P, P1, P2, P3 bei Last
Blindleistung Q, Q1, Q2, Q3 bei Last
Scheinleistung S, S1, S2, S3 bei Last
Spannung U21, U32, U13, V1, V2, V3 bei Last
Messwerttyp Kondensatorstrom-Überlast (Irms/I1)
Individuelle Oberschwingungsspannungen
Leistungsfaktor
Betriebszeit
Cos φ
Umgebungstemperatur im Schaltschrank
Tan φ
Angezeigte Informationen Anzahl an Schaltzyklen pro Stufe
Größe der einzelnen Stufen in kVAr
Verbleibende Stufenkapazität in %
Art der Alarme Stufenverlustleistung (< 75 %) / Aktion: Melde- und Alarmkontakt + Schritt blockiert
Stufe fehlerhalft / Aktion: Melde- und Alarmkontakt + Schritt blockiert
Starkstrom (> 6 A Stromwandler) / Aktion: Melde- und Alarmkontakt
Nachlauf (instabile Regelung) / Aktion: Melde- und Alarmkontakt + Schritt blockiert
Schwachstrom (< 15 mA CT) / Aktion: Melde- und Alarmkontakt
Überkompensation / Aktion: Melde- und Alarmkontakt
Kondensatorstrom-Überlast (Irms/I1) (> 130 % I1) / Aktion: Melde- und Alarmkontakt + Schritt abgeschaltet
Übertemperatur (50°C) / Aktion: Melde- und Alarmkontakt + Schritt abgeschaltet
Übertemperatur (30°C) / Aktion: Lüfterschalter
Überspannung (+/-10 %) / Aktion: Melde- und Alarmkontakt + Steuerung angehalten
Gesamt-Oberschwingungsverzerrung (> 7 %) / Aktion: Melde- und Alarmkontakt + Schritt abgeschaltet
Datenaufzeichnung 5 Alarme
Alarm Betriebszeiten 100000 h ohne Wartung
Alarm Betriebszähler 65000 Zyklen ohne Wartung
Eingangstyp Phase zu Phase
Phase zu Neutralleiter
Unempfindlich gegenüber der Polarität des Wandlers
Unempfindlich gegenüber der Polarität der Phasendrehung
Stromeingang CT...X/5 A und X/1 A
Ausgangstyp Steuerrelais: 0,2 A 110 V DC
Steuerrelais: 1 A 48 V DC
Steuerrelais: 2 A 400 V AC 50/60 Hz
Steuerrelais: 1 A 24 V DC
Steuerrelais: 5 A 250 V AC 50/60 Hz
Steuerrelais: 5 A 120 V AC 50/60 Hz
Lüfter: 5 A 250 V AC 50/60 Hz
Lüfter: 1 A 48 V DC
Alarmrelais: 5 A 250 V AC 50/60 Hz
Alarmrelais: 1 A 48 V DC
Max. an der gemeinsamen Klemme 10 A
Einstellung Betriebsmodus Automatisch
Manuell
Art der Einstellung Auswahl an Stufenprogrammen: autom.
Auswahl an Stufenprogrammen: LIFO
Auswahl an Stufenprogrammen: linear
Verzögerung zwischen 2 aufeinanderfolgenden Schaltern auf der gleichen Stufe: 5 - 1.200 s
Stufen-Konfigurationsprogrammierung: autom.
Stufen-Konfigurationsprogrammierung: aus
Stufen-Konfigurationsprogrammierung: fixiert
Ziel cos phi: 0,7 induktiv - 0,7 kapazitiv
Ziel cos phi: Dual cos φ
Messgenauigkeit Spannung +/-1 %
Strom +/-1 %
Frequenz +/-1 %
Energie (P,Q,S) +/-2 %
Cos φ +/-2 %
Summe der Oberschwingungsspannungen THD (U) +/-2 %
Individuelle Oberschwingungsspannungen +/-3 %
Temperatur +/-3°C
Zeitverzögerungsbereich 1 - 6.500 s (bei Wiedereinschaltung)
1 - 6.500 s (bei Antwort)
Geliefertes Zubehör Benutzerhandbuch
Montagemodus Flächenbündig
Montagehalterung Platte - Dicke: 1…3 mm
Montageort Im Schaltschrank
Abmessungen des Ausschnitts 138 x 138 mm
Höhe 144 mm
Breite 144 mm
Tiefe 58 mm
Produktgewicht 0,6 kg
Kompatibilitätscode VPL 12
Montage
Normen IEC 61000-6-4
UL 61010-1
EN 61010-1
IEC 61000-6-2
IEC 61326-1
Produktzertifizierungen EAC
NRTL
cNRTL
CE
Schutzart (IP) Vorderseite: IP41
Rückseite: IP20
Betriebshöhe &lt;lt/&gt;= 2.000 m
Umgebungstemperatur bei Betrieb -20…60 °C
Umgebungstemperatur bei Lagerung -40…85 °C
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Gewicht 724,000 g
VPE 1 Höhe 9,200 cm
VPE 1 Breite 17,700 cm
VPE 1 Länge 18,400 cm
VPE 2 Art S03
VPE 2 Menge 8
VPE 2 Gewicht 6,155 kg
VPE 2 Höhe 30,000 cm
VPE 2 Breite 30,000 cm
VPE 2 Länge 40,000 cm
VPE 3 Art P06
VPE 3 Menge 64
VPE 3 Gewicht 58,408 kg
VPE 3 Höhe 75,000 cm
VPE 3 Breite 60,000 cm
VPE 3 Länge 80,000 cm
Vertragliche Gewährleistung
Gewährleistung 18 Monate

Nachhaltigkeit

Environmental data
EU-RoHS-Richtlinie Konform mit Ausnahme
EU-RoHS-Deklaration
WEEE Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen.
Quecksilberfrei Ja
Verpackung ohne Kunststoff Ja
Verpackung mit Recycling-Karton Ja
Rücknahme No
CO2-Bilanz (kg CO2 eq.) 238
Global warming ; Total life cycle​ 238 kg CO2 eq.
