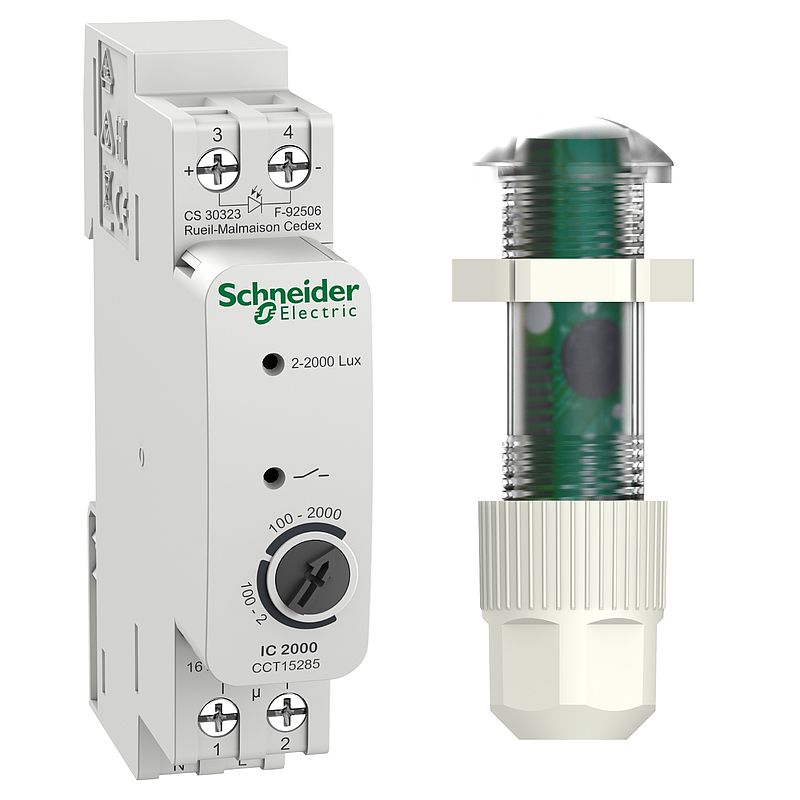

Dämmerungsschalter IC2000
CCT15285
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Brochure
|
Download |
|
User guide
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktsortiment | Acti9 |
| Produktname | Acti 9 IC |
| Produkt- oder Komponententyp | Dämmerungsschalter |
| Kurzbezeichnung des Geräts | IC2000 |
| Geliefertes Zubehör | Dämmerungssensor Innenraum |
| Lasttyp | Glühlampe: 2600 W Halogenlampe: 2600 W nicht-korrigierte Leuchtstoffröhre: 2300 VA seriell-kompensierte Leuchtstoffröhre: 2300 VA Parallelkompensierte Leuchtstofflampe: 730 VA (80 µF) Kompakt-Leuchtstofflampe: 170 W < 2 W LED-Lampe: 30 W > 2 W LED-Lampe: 200 W |
Zusatzmerkmale |
| Geräteanwendung | Gebäude |
| Anzahl der Kanäle | 1 |
| Max. Leistungsaufnahme in W | 0,5 W Stand by |
| [Ue] Betriebsbemessungsspannung | 230 V AC +10 % -15 % bei 50/60 Hz |
| maximaler Schaltstrom | 10 A - 250 V AC pf = 0,6 16 A - 250 V AC pf = 1 |
| minimaler Schaltstrom | 10 mA 230 V AC 100 mA 24 V AC/DC |
| elektrische Isolationsklasse | Klasse II |
| Ausgangstyp | Potentialfreier Kontakt |
| Genauigkeit | +/- 0,25 s/Tag 25 °C |
| Art und Zusammensetzung der Kontakte | 1 S |
| Zeitverzögerung | 20 s EIN 80 s AUS |
| Einstellung der Lichtstärke | 2…2000 lux |
| Anschlüsse - Klemmen | 2 0,5…2,5 mm² Schraubklemmen starr oder flexibel 1 2,5 mm² Schraubklemmen fest oder flexibel mit Hülse |
| Montagehalterung | TH35 DIN-Schiene entspricht EN 60715 |
| Höhe | 85,5 mm |
| Breite | 18 mm |
| Tiefe | 67 mm |
| Produktgewicht | 87,5 g |
| Überspannungskategorie | Klasse 3 |
| Beschriftung | CE |
| Steuerungstyp | Durch Helligkeitserfassung | Montage |
| Umgebungstemperatur bei Betrieb | -30…55 °C |
| Umgebungslufttemperatur für Lagerung / Transport | -30…70 °C |
| Relative Luftfeuchtigkeit | 90 %, nicht kondensierend |
| Schutzart (IP) | IP20 IP66 (Sensor)Frontseite IP40 (Sensor)hinten |
| Normen | EN 60669-2-1 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 126,000 g |
| VPE 1 Höhe | 4,700 cm |
| VPE 1 Breite | 7,700 cm |
| VPE 1 Länge | 10,500 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 60 |
| VPE 2 Gewicht | 7,922 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 90215406-b6bf-44f8-b463-8540d32a6f6b |
| Giftiges Schwermetall frei | Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
