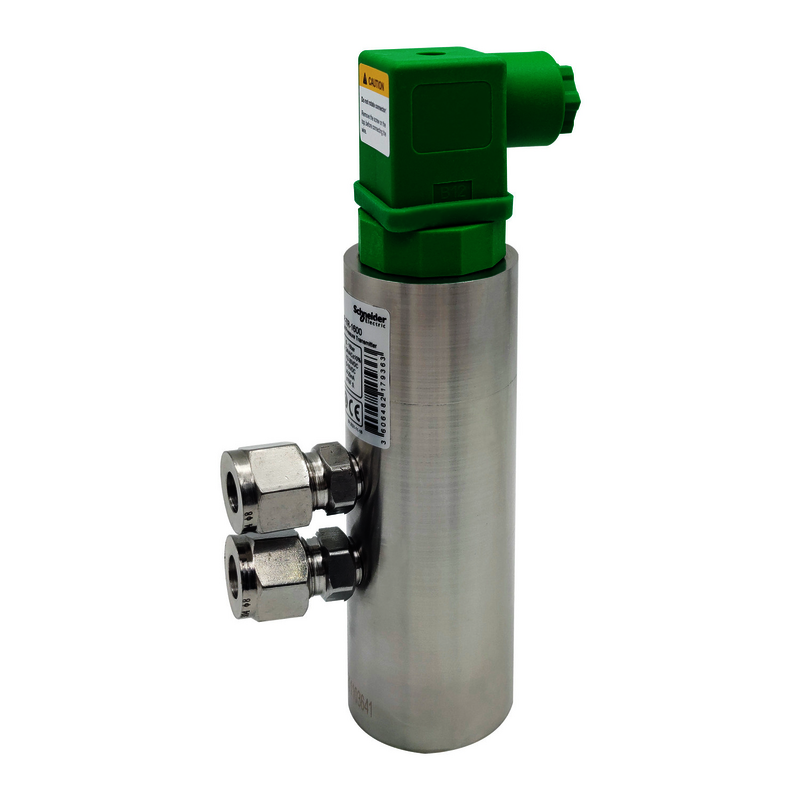

CP-Differenzdruckmessumformer für Nassdruck Bereich: 0–16 bar – Maximale Toleranz an einem Ende: 5 bar
CP-LI-DP-TR-1600
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Other technical guide
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Specification sheet
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EasyLogic |
| Produkt- oder Komponententyp | Drucktransmitter-Sensor |
| Messwerttyp | Differenzdruck |
| Geräteanwendung | HVAC pipe system monitoring |
| Analoger Ausgangstyp | 0 - 10 V DC 4 - 20 mA |
| Produktzertifizierungen | CE EMC |
| Kontrollflüssigkeit | Wasser Neutral gas |
| Passende Größe | G 1/4 Zoll |
| Passender Typ | Stecker |
| Schutzart (IP) | IP65 |
| Position | Betriebsraum |
| Montagehalterung | Leitung |
| Höhe | 120 mm |
| Produktgewicht | 290 g |
| Breite | 27 mm |
| Betriebsstrom | 15 mA max |
| Genauigkeit der Druckmessung | ± 1 % FS |
| Bereich der Druckmessung | 0 - 15 psi (0 - 1 bar) |
| Umgebungstemperatur bei Betrieb | -20…85 °C |
| Umgebungstemperatur bei Lagerung | -40…105 °C |
| Verdrahtungstechnik | 4-drahtig |
| Kalibrierungszertifikat | Kein(e) |
| Relative Luftfeuchtigkeit | 0…95 % rF, nicht kondensierend |
| Relative Feuchtigkeit bei Lagerung | 0…95 % rF, nicht kondensierend |
| Sensortyp | Keramik Al2O3 |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V AC ± 10 % 12 - 30 V DC |
Zusatzmerkmale |
| Montagemodus | Leitung |
| Ausgangstyp | Analog 4-drahtig |
| Material | Edelstahlfarben: Armatur |
| Genauigkeit | ± 1 % FS |
| Displaytyp | Ohne Display | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 18,4 cm |
| VPE 1 Breite | 13,8 cm |
| VPE 1 Länge | 5,4 cm |
| Verpackungsgewicht (Lbs) | 1,12 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Verpackung ohne Kunststoff | Nein |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=CP-LI-DP-TR-1600_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Rücknahme | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| SCIP-Nummer | C0c6d4e5-0fdb-4ab3-aa1e-eb59cb37bfa3 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=CP-LI-DP-TR-1600_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
