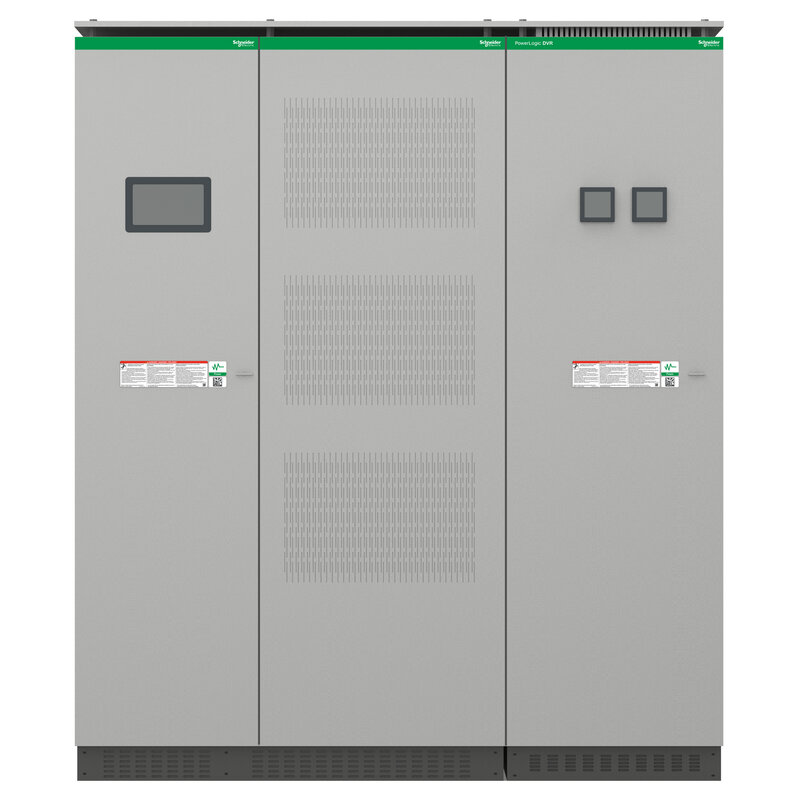

Dynamischer Spannungsregler, PowerLogic DVR, 220 kVA, 400 V, Regelung von +20/-25 %, Spannungseinbrüche bis 50 %, Master
DVR22050400M
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
User guide
|
Download |
|
Specification sheet
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Spannungsstabilisator | Zusatzmerkmale |
| Netzwerktyp | 3P 3P + N |
| Netzspannung | 400 V AC |
| Netzwerkfrequenz | 50/60 Hz ± 10 % |
| [THDU] Gesamte Oberschwingungsverzerrung | 0…5 % (Nennwert) 5…8 % (Maximum): Ausgangsspannung geregelt bei +/-1 % 8…10 % (Kurzzeit): Ausgangsspannung geregelt bei +/-3 % 10 % (Grenzwert) |
| Einbruchskorrektur Funktion | Für 3 Phasen 50 % für 30 s, Genauigkeit +/-1 % |
| Einbruchskorrektur Reaktionszeit | 3 ms |
| Genauigkeit der Ausgangsspannung | +/-1 % typisch |
| Zulässige Ausgangslast | Bis zu 100 % Abweichung Bis zu 100% Unwucht Überlast Wechselrichter 110 %, 30 s Überlast Wechselrichter 150 %, 1 s |
| Wirkungsgrad | bei weltweite Effizienz Lastfaktor (98 %) Lineare Last bei bei Nennleistung Lastfaktor ,PF 0,8 (97,7 %) Lineare Last bei bei Nennleistung Lastfaktor ,PF 1 (98,1 %) Nichtlineare Last bei bei Nennleistung Lastfaktor (97,4 %) |
| Kontinuierlicher Regulierungsbereich | -25…20 % |
| Leistungsvermögen | 220 kVA |
| Displaytyp | Farb-Touchscreen |
| Displaygröße | 9 Zoll |
| Benutzersprache | Englisch Chinesisch Spanisch |
| Angezeigte Informationen | Alarme Liste der Veranstaltungen |
| Umschaltzeit | 0,5 ms vom Wechselrichter zum Bypass bei Überschreitung der Ausgangsspannungstoleranz |
| Überlastungswiderstand | 2 Zoll, 60 s 5 Zoll, 10 s 30 Zoll, 200 ms 30 Zoll, bei Überlastung ist die Integrität des Geräts nicht gewährleistet, 200 ms |
| Mittlere Reparaturdauer | 2 h |
| Gehäusemontage | Bodenstehend |
| Wärmeabgabe | Hauptfunktion |
| Elektromagnetische Verträglichkeit | Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-34 Störfestigkeit für industrielle Umgebungen entspricht IEC 61000-6-2 Emissionsnorm für industrielle Umgebungen entspricht IEC 61000-6-4 |
| Zugänglichkeit für den Betrieb | Frontseite |
| Position des Anschlusses | Unten |
| Kühlungstyp | Erzwungene Kühlung |
| Geräuschpegel | 75 dB |
| Material | Kalt gewalzter Stahl Warmgewalzter Stahl |
| Oberflächenbeschaffenheit | Polyesterpulver | Montage |
| Schutzart des Gehäuses | IP20 |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Betriebshöhe | <lt/>= 1.000 m ohne Leistungsreduzierung |
| Umgebungstemperatur bei Betrieb | 0…40 °C |
| Relative Luftfeuchtigkeit | 0…95 % nicht kondensierend |
| Normen | IEC 62477-1 SEMI F47 ISO 14001 ISO 9001 |
| Produktzertifizierungen | CE C-Tick |
| Umgebungstemperatur bei Lagerung | -15…45 °C |
| Produktgewicht | 1250 kg |
| Höhe | 2152 mm |
| Breite | 1835 mm |
| Farbe | Hellgrau (RAL 7035) |
| Tiefe | 750 mm | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 215,2 cm |
| VPE 1 Breite | 75 cm |
| VPE 1 Länge | 121,4 cm |
| Verpackungsgewicht (Lbs) | 1250 kg |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Verpackung ohne Kunststoff | Nein |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=DVR22050400M_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=DVR22050400M_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Rücknahme | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
