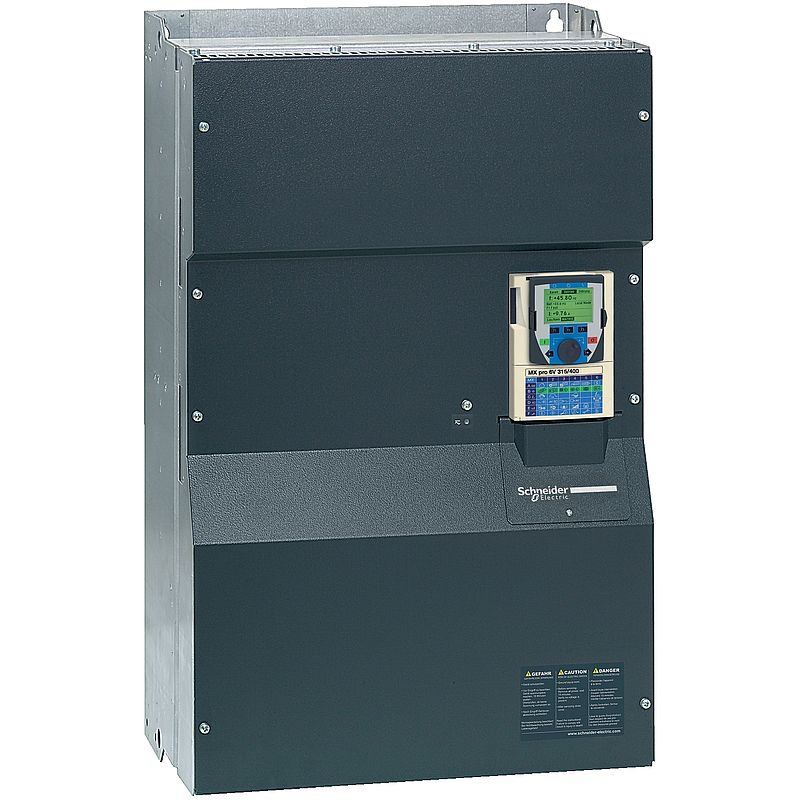

MX pro 6V500/630 - Frequenzumrichter - 500/630kW - 690V - 3PH - EMV - IP00
ELNMP6C50AAA
Nur über unseren Service ver…
Eingestellt am: 31. March 2022
Der Service wird eingestellt am: 31. December 2029
EAN Code: 3606485229409
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Benutzerhandbuch
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | MX pro |
| Produkt- oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Kurzbezeichnung des Geräts | MX pro 6V500/630 |
| Produktbestimmung | Asynchronmotoren Synchronmotoren |
| Produktspezifische Anwendung | Alle Antriebe mit hoher Leistung in Industrie, Maschinenbau und Automatisierung Industriemaschinen Komplexe Hochleistungsmaschinen Komplexe Maschinen |
| Bauweise | Einbaugerät mit forcierter Kühlung |
| Motorleistung (kW) | 400 kW 3 Phasen für 500 V (Leistung 1 (CT)) 500 kW 3 Phasen für 500 V (Leistung 2 (VT)) 500 kW 3 Phasen für 690 V (Leistung 1 (CT)) 630 kW 3 Phasen für 690 V (Leistung 2 (VT)) |
| Motorleistung (HP) | 550 hp 3 Phasen für 600 V (Leistung 1 (CT)) 700 hp 3 Phasen für 600 V (Leistung 2 (VT)) |
| Nennbetriebsspannung [U,nom] | 500 - 690 V -15 - +10 \% |
| Versorgungsspannungsgrenzen | 425…759 V |
| Netzfrequenz | 50 - 60 Hz +/- 5 \% |
| Netzfrequenz Grenzwerte | 47,5…63 Hz |
| Anzahl der Netzphasen | 3 Phasen |
| Netzstrom | 544 A für 500 V (Leistung 1 (CT)), 3 Phasen, 400 kW 673 A für 500 V (Leistung 2 (VT)), 3 Phasen, 500 kW 491 A für 600 V (Leistung 1 (CT)), 3 Phasen, 550 hp 613 A für 600 V (Leistung 2 (VT)), 3 Phasen, 700 hp 498 A für 690 V (Leistung 1 (CT)), 3 Phasen, 500 kW 616 A für 690 V (Leistung 2 (VT)), 3 Phasen, 630 kW |
| EMV-Filter | Integriert | Zusatzmerkmale |
| Scheinleistung | 511 kVA für 500 V (Leistung 1 (CT))3 Phasen / 400 kW 641 kVA für 500 V (Leistung 2 (VT))3 Phasen / 500 kW 564 kVA für 600 V (Leistung 1 (CT))3 Phasen / 550 hp 701 kVA für 600 V (Leistung 2 (VT))3 Phasen / 700 hp 649 kVA für 690 V (Leistung 1 (CT))3 Phasen / 500 kW 807 kVA für 690 V (Leistung 2 (VT))3 Phasen / 630 kW |
| Netzkurzschlussstrom | 100 kA 3 Phasen mit Netzdrossel 42 kA 3 Phasen ohne Drossel |
| Ausgangs Bemessungsstrom | 590 A bei 2,5 kHz, 500 V (Leistung 1 (CT))3 Phasen 740 A bei 2,5 kHz, 500 V (Leistung 2 (VT))3 Phasen 543 A bei 2,5 kHz, 600 V (Leistung 1 (CT))3 Phasen 675 A bei 2,5 kHz, 600 V (Leistung 2 (VT))3 Phasen 543 A bei 2,5 kHz, 690 V (Leistung 1 (CT))3 Phasen 675 A bei 2,5 kHz, 690 V (Leistung 2 (VT))3 Phasen |
| maximaler Spitzenstrom | 885 A Leistung 1 (CT) für 60 s 3 Phasen 888 A Leistung 2 (VT) für 60 s 3 Phasen 815 A Leistung 1 (CT) für 60 s 3 Phasen 810 A Leistung 2 (VT) für 60 s 3 Phasen |
| Ausgangsfrequenz | 0…300 Hz |
| Bemessungs Taktfrequenz | 2,5 kHz |
| Taktfrequenz | 2…4,9 kHz einstellbar 2,5 - 4,9 kHz mit Leistungsminderungsfaktor |
| Drehzahlgenauigkeit | U/f Mode: Schlupffrequenz ohne Drehzahlrückführung VC ohne Feedback: 0,3 x Schlupffrequenz VC mit Feedback: 0,01 \% der Maximalfrequenz |
| Drehmomentgenauigkeit | +/- 5 \% bei Vektorsteuerung (3…300 Hz) |
| kurzzeitiges Überlastmoment | 150 \% des Motor Bemessungsmoment (Leistung 1 (CT)) für 60 s 165 \% des Motor Bemessungsmoment (Leistung 1 (CT)) für 2 s 120 \% des Motor Bemessungsmoment (Leistung 2 (VT)) für 60 s 135 \% des Motor Bemessungsmoment (Leistung 2 (VT)) für 2 s |
| Bremsmoment | 30 \% ohne Bremswiderstand <= 125 \% mit Bremswiderstand |
| Typ Motorsteuerung Asynchronmotor | Vektororientierte Regelung (SVC) Spannung/Frequenz Modus (U/f) Vektororientierte Regelung mit Drehzahlrückführung |
| Steuerungsprofil für Synchronmotoren | Vektororientierte Regelung ohne Geber, Standard |
| Regelkreis | Einstellbarer PI-Regler |
| Schlupfkompensation Motor | Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte) Einstellbar Deaktivierbar Automatisch, unabhängig von der Last |
| Lokale Signalisierung | 1 LED (rot) für Eingeschaltet / Kondensatorladung 4-stellige LED-Anzeige (rot) für aktueller Betriebszustand 2 LEDs (rot) für Status des aktiven Felbusses |
| Ausgangsspannung | 0…100 \% der Versorgungsspannung |
| Ausgangstyp | Dynamische Spannungsstabilisierung |
| Isolation | Elektrische Isolation zwischen Steuer- und Leistungsklemmen entspricht EN 50178 PELV |
| Kabeltyp | Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 90 °C / XLPE/EPR Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 70 °C / PVC |
| elektrische Verbindung | Klemmschraubenleisten 2,5 mm² für Steueranschlüsse (R1A, R1B, R1C, R2A, R2B) Klemmschraubenleisten 1,5 mm² für Steueranschlüsse (AI1-/AI1+, AI2, AO1, LI1 - LI6, PWR) Schiene 8 x 185 mm² für Leistungsanschlüsse (PC/-, PA/+) Schiene 2 x 4 x 185 mm² für Leistungsanschlüsse (L1/R, L2/S, L3/T) Schiene 6 x 185 mm² für Leistungsanschlüsse (U/T1, V/T2, W/T3) Schiene 4 x 185 mm² für Erdungsklemme Schiene für Leistungsanschlüsse (interne Verbindung) (BU-, BU+) |
| max. Anzugsdrehmoment | 0,6 Nm (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1 - LI6, PWR) für Steueranschlüsse 41 Nm (PC/-, PA/+) für Leistungsanschlüsse 41 Nm (L1/R, L2/S, L3/T) für Leistungsanschlüsse 41 Nm (U/T1, V/T2, W/T3) für Leistungsanschlüsse 41 Nm (BU-, BU+) für Leistungsanschlüsse 41 Nm für Erdungsklemme |
| Versorgung | Externe Versorgung: 24 V DC (19…30 V) - 30 W Interne Versorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10 V DC (10…11 V), <10 A mit Überlast- und Kurzschlussschutz Interne Versorgung: 24 V DC (21…27 V), <100 A mit Überlast- und Kurzschlussschutz |
| Anzahl der Analogeingänge | 2 |
| Messeingänge | AI2 Einstellbar auf Spannungspegel: 0 - 10 V DC 24 V max., Impedanz: 30 kOhm, Auflösung 11 Bit AI2 Einstellbar auf Strompegel: 0 - 20 mA / 4 - 20 mA, Impedanz: 250 Ohm, Auflösung 11 Bit AI1-/Al1+ bipolare Differenzspannung: -10 - +10 V oder 0-10 V DC 24 V max., Auflösung 11 Bit + Vorzeichen |
| Abtastdauer | 2 ms +/- 0,5 ms (LI1 - LI5) - Logikeingang 2 ms +/- 0,5 ms (LI6)wenn als logischer Eingang konfiguriert 2 ms +/- 0,5 ms (AI1-/Al1+, AI2) - Analogeingang 2 ms +/- 0,5 ms (AO1) - Analogausgang |
| Genauigkeit | +/- 0,6 \% (AI1-/Al1+, AI2) bei Temperaturschwankung von 60 °C +/-1 \% (AO1) bei Temperaturschwankung von 60 °C |
| Linearitätsfehler | +/- 0,15 \% des Höchstwerts (AI1-/Al1+, AI2) +/- 0,2 \% (AO1) |
| Anzahl der Analogausgänge | 1 |
| Typ des Analogausgangs | AO1 Einstellbar auf Spannungspegel 0 - 10 V DC, Impedanz: 500 Ohm, Auflösung 10 Bit AO1 Einstellbar auf Strompegel 0 - 20 mA oder 4 - 20 mA DC, Impedanz: 500 Ohm, Auflösung 10 Bit |
| Diskrete Ausgangsnummer | 2 |
| Digitaler Ausgang | Konfigurierbare Relaislogik: (R1A, R1B, R1C) Schließer/Öffner - 100000 Zyklen Konfigurierbare Relaislogik: (R2A, R2B) Schließer (S) - 100000 Zyklen |
| Reaktionszeit | <= 7 ms +/- 0,5 ms (Relaisausgang) |
| Min. Schaltstrom | 3 mA bei 24 V DC für Relaisausgänge |
| Max. Schaltstrom | 5 A bei 250 V AC auf ohmsch Last - cos phi = 1 (Relaisausgang) 5 A bei 30 V DC auf ohmsch Last (Relaisausgang) 2 A bei 250 V AC auf induktiv Last - cos phi = 0,4 - L/R = 7 ms (Relaisausgang) 2 A bei 30 V DC auf induktiv Last - L/R = 7 ms (Relaisausgang) |
| Diskrete Eingangsnummer | 7 |
| Digitaler Eingang | Programmierbar (LI1 - LI5)24 V DC (<= 30 V), mit Level 1 SPS - 3,5 kOhm Über Schalter konfigurierbar (LI6)24 V DC (<= 30 V), mit Level 1 SPS - 3,5 kOhm Über Schalter konfigurierbarer PTC-Fühler (LI6)0…6 Sonden - 1,5 kOhm Sicherheitseingang (PWR)24 V DC (<= 30 V) - 1,5 kOhm |
| digitaler Logikeingang | Positive Logik (Source) (LI6)wenn als logischer Eingang konfiguriert, < 5 V (Stellung 0), > 11 V (Stellung 1) Negative Logik (Sink) (LI6)wenn als logischer Eingang konfiguriert, > 16 V (Stellung 0), < 10 V (Stellung 1) Positive Logik (Source) (LI1 - LI5), < 5 V (Stellung 0), > 11 V (Stellung 1) Negative Logik (Sink) (LI1 - LI5), > 16 V (Stellung 0), < 10 V (Stellung 1) Positive Logik (Source) (PWR), < 2 V (Stellung 0), > 17 V (Stellung 1) |
| Hoch und Auslauframpen | S-Rampen-Modus möglich Getrennt linear einstellbar von 0 bis 6000 s 2 individuell einstellbare Rampen für Beschleunigung und Verzögerung |
| Schutzfunktionen | Überhitzungsschutz: Antrieb Thermischer Schutz: Antrieb Kurzschlussschutz zwischen Motorphasen: Antrieb Phasenausfallserkennung der Versorgungsspannung: Antrieb Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb Überspannungsschutz am DC-Bus: Antrieb Unterbrechungserkennung im Steuerstromkreis: Antrieb Gegen Überschreiten der Geschwindigkeitsbegrenzung: Antrieb Unterspannungserkennung Netzspannung: Antrieb Überspannungsschutz Versorgungsspannung: Antrieb Schutz gegen Netzphasenverlust: Antrieb Thermischer Schutz: Motor Motorphasenausfall: Motor Power removal - Eingang: Antrieb |
| Spannungsfestigkeit | 3535 V DC zwischen Erd- und Leistungsanschlüssen 5092 V DC zwischen Steuer- und Leistungsanschlüssen |
| Isolierwiderstand | > 1 MOhm 500 V DC für 1 Minute an Masse |
| Frequenzauflösung | Anzeigeeinheit: 0,1 Hz Analog-Eingang: 0,01/50 Hz |
| Kommunikationsprotokoll | Modbus CANopen |
| Steckertyp | 1 RJ45 (an Klemme) für Modbus Male SUB-D 9 auf RJ45 für CANopen |
| physikalische Schnittstelle | 2-Draht- RS 485 für Modbus |
| Übertragungsrahmen | RTU für Modbus |
| Übertragungsgeschwindigkeit | 24 - 38400 Bauds für Modbus an Klemme 9600 bps, 19200 bps für Modbus an der Vorderseite 34 kbauds - 1 Mbaud für CANopen |
| Datenformat | 8 Bits, geradzahlig ungeradzahlig oder keine konfigurierbare Parity für Modbus an Klemme 8 Bits, 1 Stopp, geradzahlige Parity für Modbus an der Vorderseite |
| Anzahl der Adressen | 1…247 für Modbus 1…127 für CANopen |
| Zugriffsmethode | Slave CANopen |
| Optionskarte | Kommunikationskarte für Profibus-DP Basis E/A Erweiterungskarte Erweiterte E/A Erweiterungskarte |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Breite | 1110 mm |
| Höhe | 1150 mm |
| Tiefe | 377 mm |
| Produktgewicht | 300 kg | Montage |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5 Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11 |
| Verschmutzungsgrad | 2 entspricht EN/IEC 61800-5-1 |
| Schutzart (IP) | IP00 unten entspricht EN/IEC 61800-5-1 und EN/IEC 60529 IP31 seitlich und vorne entspricht EN/IEC 61800-5-1 und EN/IEC 60529 IP20 oben entspricht EN/IEC 61800-5-1 und EN/IEC 60529 IP31 oben mit TRAFO-box IP31 unten mit Kabelanschlussbox |
| Vibrationsfestigkeit | 1,5 mm Spitze zu Spitze (f= 3…10 Hz) entspricht EN/IEC 60068-2-6 0,6 gn (f= 10…200 Hz) entspricht EN/IEC 60068-2-6 |
| Stoßfestigkeit | 4 gn für 11 ms entspricht EN/IEC 60068-2-27 |
| Geräuschpegel | 56 dB entspricht 86/188/EEC |
| Relative Feuchtigkeit | 5…95 \% Betauung nicht zulässig entspricht IEC 60068-2-3 |
| Umgebungstemperatur bei Betrieb | -10…60 °C (Leistung 1 (CT))ohne Leistungsminderung -10…60 °C (Leistung 2 (VT))ohne Leistungsminderung |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Betriebshöhe | <= 1.000 m ohne Leistungsminderung 1000 - 2400 m mit Strom Deklassierung von 1\% pro 100 m |
| Normen | IEC 60721-3-3 Klasse 3C2 EN 50178 EN/IEC 61800-5-2 EN/IEC 61800-5-1 EN/IEC 61800-3 Umgebung 1 und 2 Kategorie C1, C2, C3 IEC 60721-3-3 Klasse 3S2 |
| Produktzertifizierungen | UL CSA CE GOST ATEX |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 475,0 kg |
| VPE 1 Höhe | 54,0 cm |
| VPE 1 Breite | 117,0 cm |
| VPE 1 Länge | 145,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
