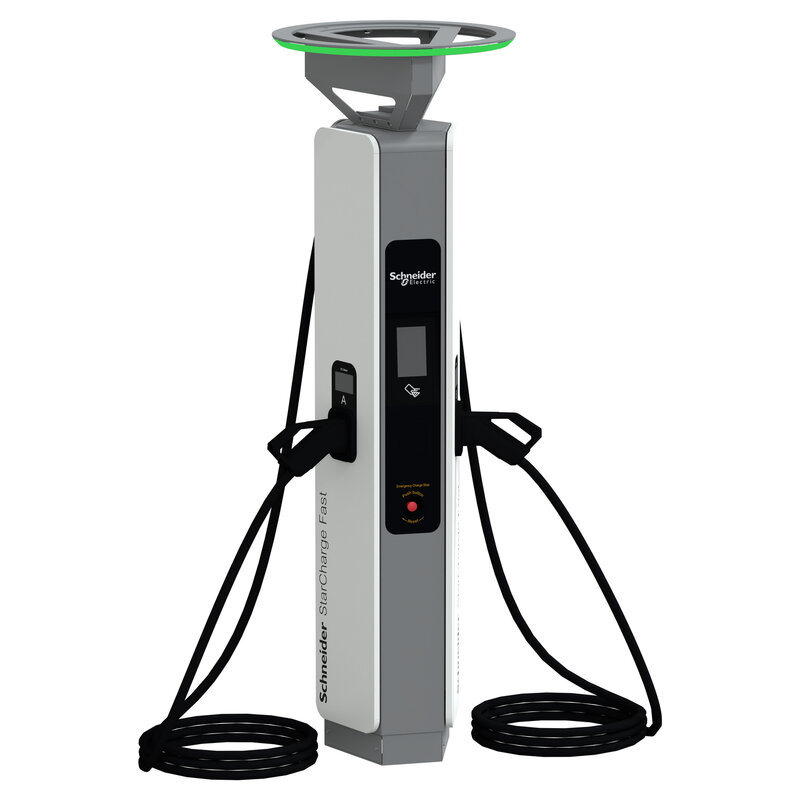

Ladesäule, Schneider StarCharge Fast 720, 2x CCS2, 7,4 m Kabel, Kabelmanagement
EVD1D720TBBC7
Materialpreisgruppe
: AZ
23.000,00 €
EAN Code: 3606487894278
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Technical Drawing
|
Download |
|
Brochure
|
Download |
|
Circularity Profile
|
Download |
|
Application Notes
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Safety Data Sheet (SDS or MSDS)
|
Download |
|
Promotional video
|
Video anzeigen |
|
Presentation
|
Download |
|
Other technical guide
|
Download |
|
Firmware - History, Utility & Others
|
Download |
|
Firmware
|
Download |
Dieses Produkt ist kompatibel mit
Leistungsmodule: Kompatible Produkte
Leistungsmodule (4)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Schneider StarCharge Fast 720 |
| Produkt- oder Komponententyp | Floor dispenser |
| Installationstyp | Innen/außen |
| Beschreibung der Pole | 1P + N | Zusatzmerkmale |
| Kompatible Produktfamilie | EVlink EVlink Field Service EVlink EVlink Load Management System |
| Geräteanwendung | Ladegerät für Elektrofahrzeuge |
| Montageort | Bodenständer |
| Erdungssystem | TN-S TN-C-S TT |
| Nennhilfsspannung [UH,nom] | 220 - 240 V AC bei 50/60 Hz, 1-phasige Versorgung |
| Nennleistung am Ausgang | CCS Combo 2: 380 kW at 0…380 A ( with boost up to 600 A ) 150...1000 V DC |
| Ausgangstyp | Beide Seiten: 2 Ladekabel of 6,9 m |
| Anzahl der Ausgänge | 2 |
| Anschlusstyp | CCS Combo 2 |
| Geliefertes Zubehör | Energiezähler je Ausgang |
| Accuracy class of energy meter | Klasse B |
| Accuracy class error of energy meter | 1 % vom Skalenendwert |
| Cable management system | Without |
| Schutzfunktionen | Kurzschlussschutz am Ausgang Überlastschutz Erdschluss Schutz gegen Temperaturanstieg |
| Authentifizierungssystem | RFID Karte MIFARE Classic entspricht ISO/IEC 14443 A und B RFID Karte MIFARE Ultralight RFID Karte MIFARE DESFire EV1 RFID Karte MIFARE DESFire EV2 RFID Karte MIFARE Plus RFID Karte NFC Autocharge Plug & charge entspricht ISO 15118 Freier Zugang QR code/application |
| Contactless payment terminal | Ohne |
| Displaytyp | LCD-Touchscreen : 7 Zoll LED |
| Main user language (constantly evolving) | Bulgarisch Tschechisch Dänisch Niederländisch Estländisch Finnisch Französisch Deutsch Griechisch Hebrew Ungarisch Indonesisch Italienisch Norwegisch Portugiesisch Spanisch Schwedisch Mehrsprachig |
| Lokale Signalisierung | 1 grün LED-Lichtleiste, Funktion: verfügbar 1 rot LED-Lichtleiste, Funktion: Fehleranzeige |
| Steuertastentyp | Charge interruption button |
| Material | Gehäuse: stainless steel 430 |
| Farbe | Vordertür: Signalweiß (RAL 9003) Vordertür: schwarz (RAL 9005) Gehäuse: dark grey silver |
| Umgebungstemperatur bei Betrieb | -30…50 °C (with derating above 50 °C) |
| Höhe | 2200 mm |
| Breite | 720 mm |
| Tiefe | 720 mm |
| Produktgewicht | 236 kg |
| Dienste | Kommerzieller Service Plan Commissioning service Warranty extension up to 5 years Repair service |
| Ethernet-Service | Web-Browser |
| Kommunikationsprotokoll | Ethernet TCP/IP |
| Kommunikationsnetztyp | 10/100BASE-T | Montage |
| elektromagnetische Verträglichkeit | Störfestigkeit für industrielle Umgebungen: Emissionsnorm für industrielle Umgebungen: |
| Schutzart (IP) | IP55 |
| Schutzart (IK) | IK10 Bildschirm: IK08 |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Betriebshöhe | 0 - 2.000 m |
| Relative Luftfeuchtigkeit | 5…95 %, Betauung nicht zulässig |
| Normen | IEC 61851-1:Hrsg. 3 IEC 61851-23:ed. 1 IEC 62196-1 IEC 62196-3 EN/IEC 61000-6-2:2005 EN/IEC 61000-6-4:Klasse A ISO 15118-2 DIN 70121 VDV 261 |
| Atmosphärische/Korrosivitäts-Kategorie | C4 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 237 cm |
| VPE 1 Breite | 116 cm |
| VPE 1 Länge | 86 cm |
| Verpackungsgewicht (Lbs) | 316 kg |
Nachhaltigkeit
Nachhaltigkeit
| Recyclingfähigkeitspotential in % | 78 |
| Total lifecycle Carbon footprint | 0 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.00013693550501756407 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 0 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.00000798565559555076 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0.02901420299911726 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 0 kg CO2 eq. |
|
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.00002971038722086912 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 1 |
| Verpackung mit Recycling-Karton | Nein |
| Verpackung ohne Kunststoff | Nein |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=EVD1D720TBBC7_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=EVD1D720TBBC7_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
