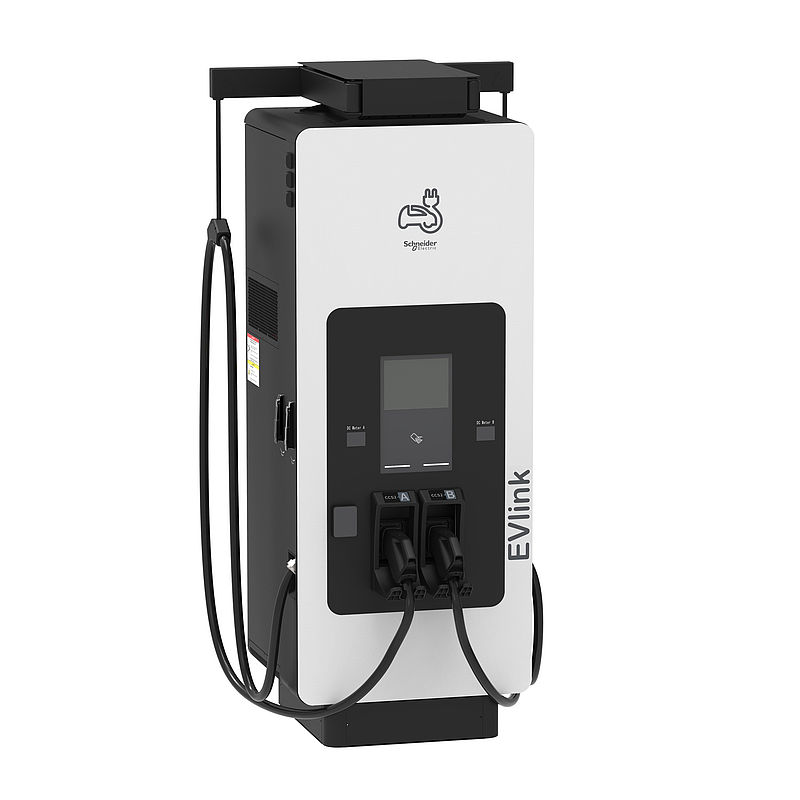

DC Ladestation 120kW, 2xCCS2 3,6m, 4G, ISO15118, IK10, IP55, C4, Display, MessEV, Bezahlterminal
EVD1S120TBBCC-G
Materialpreisgruppe
: AZ
51.000,00 EUR
EAN Code: 3606487211235
Hauptdokumente
 Produktdatenblatt |
Download |
|
Benutzerhandbuch System & Lösung
|
Download |
|
Maßzeichnung
|
Download |
|
Anwendungshinweise
|
Download |
|
How To Video
|
Video anzeigen |
|
Umweltkonformitätserklärung
|
Download |
|
Technische Zeichnung
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Informationsvideo
|
Video anzeigen |
|
CAD
|
Download |
|
Konformitätserklärung
|
Download |
|
Zertifikat
|
Download |
|
Firmware
|
Download |
|
Produktumweltprofil
|
Download |
|
Katalog
|
Download |
|
Entsorgungsinformation
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
: Kompatible Produkte
(8)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EVlink |
| Produktname | EVlink Pro DC |
| Produkt- oder Komponententyp | Schnellladestation |
| Installationstyp | Innen/außen |
| Beschreibung der Pole | 3-polig + N + E | Zusatzmerkmale |
| Kompatible Produktfamilie | EVlink Field Services EVlink EVlink Load Management System |
| Geräteanwendung | Ladegerät für Elektrofahrzeuge |
| Montageort | Bodenständer |
| Erdungssystem | TN-S TN-C-S TT IT-kompatibel mit zusätzlichem Trenntransformator im Stromnetz |
| Nennhilfsspannung [UH,nom] | 380 - 415 V AC bei 50 - 60 Hz, 3 Phasen + Nullleiter |
| Eingangsstrom | 193…214 A |
| Nennleistung am Ausgang | CCS Combo 2: 120 kW at 1,5…300 A, 150...1000 V, DC |
| Ausgangstyp | 2 Ladekabel of 3,6 m |
| Anzahl der Ausgänge | 2 |
| Anschlusstyp | CCS Combo 2 |
| Geliefertes Zubehör | 1 Eichrecht meter je Ausgang cable management system |
| Accuracy class of energy meter | Klasse 1 |
| Absolute accuracy error of energy meter | 1 % vom Skalenendwert |
| Schutzfunktionen | Kurzschlussschutz am Ausgang Überlastschutz Erdschluss Fehlerstromschutzschalter mit Überstromschutz (RCBO) Schutz gegen Temperaturanstieg |
| Authentifizierungssystem | Plakette RFID entspricht ISO/IEC 14443 A und B Plakette NFC Contactless credit card |
| Displaytyp | LCD-Touchscreen : 10 Zoll |
| Main user language (constantly evolving) | Dänisch Niederländisch Englisch Französisch Deutsch Norwegisch Spanisch |
| Steuertastentyp | Charge interruption button |
| Material | Gehäuse: Edelstahl 304 |
| Farbe | Vorderseite: Signalweiß (RAL 9003) Gehäuse: schwarz (Pantone black C) |
| Wirkungsgrad | 94,5 % |
| 18-mm-Raster | 0,99 |
| Umgebungstemperatur bei Betrieb | -30…50 °C (with derating above 50 °C) |
| Höhe | 2202 mm |
| Breite | 1050 mm |
| Tiefe | 982 mm |
| Produktgewicht | 470 kg (without power module) 530 kg (with power module) |
| Dienste | Kommerzieller Service Plan Commissioning service Warranty extension up to 5 years Repair service |
| Ethernet-Service | Web-Browser |
| Kommunikationsport-Protokoll | OCPP 1.6 |
| Kommunikationsnetztyp | 4G WLAN TCP/IP WLAN |
Montage |
| elektromagnetische Verträglichkeit | Störfestigkeit für industrielle Umgebungen: Emissionsnorm für industrielle Umgebungen: |
| Schutzart (IP) | IP55 |
| Schutzart (IK) | IK10 Bildschirm: IK08 |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Betriebshöhe | 0 - 2.000 m |
| Relative Luftfeuchtigkeit | 5…95 %, Betauung nicht zulässig |
| Normen | IEC 61851-1:Hrsg. 3 IEC 61851-23:ed. 1 IEC 62196-1 IEC 62196-3 EN/IEC 61000-6-2:2005 EN/IEC 61000-6-4:Klasse A ISO 15118 DIN 70121 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 243,8 cm |
| VPE 1 Breite | 177,4 cm |
| VPE 1 Länge | 126 cm |
| VPE 1 Gewicht | 653 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | 5ac9138c-a36d-4dcb-9d64-4a599808ae5a |
|
Quecksilberfrei
|
Ja |
| CO2-Bilanz (kg CO2 eq.) | 1 |
