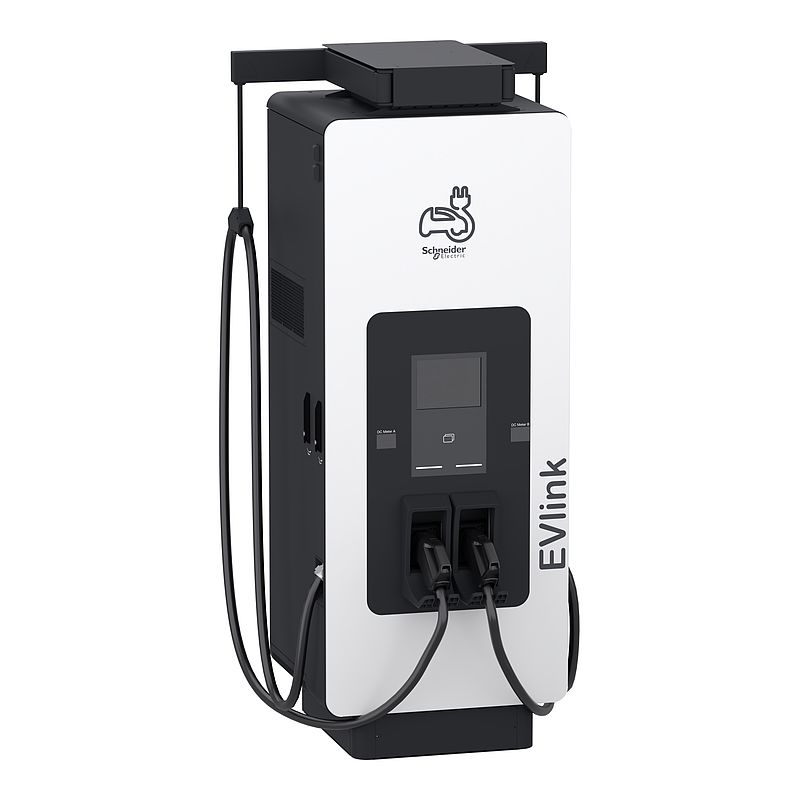

Pro DC Ladestation 150kW, 2xCCS2 3,6m, 4G, ISO15118, IK10, IP55, C4, Display
EVD1S150TBB
Materialpreisgruppe
: AZ
54.500,00 €
EAN Code: 3606482215931
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Brochure
|
Download |
|
Application Notes
|
Download |
|
Catalog
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
Other technical guide
|
Download |
|
Technical illustration
|
Download |
|
Firmware
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
How to video
|
Video anzeigen |
|
Promotional video
|
Video anzeigen |
|
Certificate
|
Download |
|
CAD
|
Download |
|
System user guide
|
Download |
|
Environmental Disclosure
|
Download |
|
Circularity Profile
|
Download |
|
Firmware - History, Utility & Others
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
: Kompatible Produkte
(8)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EVlink |
| Produktname | EVlink Pro DC |
| Produkt- oder Komponententyp | Schnellladestation |
| Installationstyp | Innen/außen |
| Beschreibung der Pole | 3-polig + N + E | Zusatzmerkmale |
| Kompatible Produktfamilie | EVlink EVlink Field Service EVlink EVlink Load Management System |
| Geräteanwendung | Ladegerät für Elektrofahrzeuge |
| Montageort | Bodenständer |
| Erdungssystem | TN-S TN-C-S TT IT-kompatibel mit zusätzlichem Trenntransformator im Stromnetz |
| Nennhilfsspannung [UH,nom] | 380 - 415 V AC bei 50 - 60 Hz, 3 Phasen + Nullleiter |
| Eingangsstrom | 242…268 A |
| Output type and range | 2 Ladekabel of 3,6 m |
| Anzahl der Ausgänge | 2 |
| Anschlusstyp | CCS Combo 2 |
| Geliefertes Zubehör | 1 meter display je Ausgang cable management system |
| Accuracy class of energy meter | Klasse 1 |
| Accuracy class error of energy meter | 1 % vom Skalenendwert |
| Schutzfunktionen | Kurzschlussschutz am Ausgang Überlastschutz Erdschluss Fehlerstromschutzschalter mit Überstromschutz (RCBO) Schutz gegen Temperaturanstieg |
| Authentifizierungssystem | Plakette RFID entspricht ISO/IEC 14443 A und B Plakette NFC |
| Displaytyp | LCD-Touchscreen : 10 Zoll |
| Main user language (constantly evolving) | Dänisch Niederländisch Englisch Französisch Deutsch Norwegisch Spanisch |
| Steuertastentyp | Charge interruption button |
| Material | Gehäuse: Edelstahl 304 |
| Farbe | Vorderseite: Signalweiß (RAL 9003) Gehäuse: schwarz (Pantone black C) |
| Wirkungsgrad | 94,5 % |
| Umgebungstemperatur bei Betrieb | -30…50 °C (with derating above 50 °C) |
| Höhe | 2202 mm |
| Breite | 1050 mm |
| Tiefe | 982 mm |
| Produktgewicht | 470 kg (without power module) 545 kg (with power module) |
| Dienste | Kommerzieller Service Plan Commissioning service Warranty extension up to 5 years Repair service |
| Ethernet-Service | Web-Browser |
| Kommunikationsport-Protokoll | OCPP 1.6 |
| Kommunikationsnetztyp | 4G WLAN TCP/IP WLAN |
| Leistungsfaktor | 0,99 |
| Nennleistung am Ausgang | CCS Combo 2: 150 kW at 1,5…300 A150...1000 V DC | Montage |
| elektromagnetische Verträglichkeit | Störfestigkeit für industrielle Umgebungen: Emissionsnorm für industrielle Umgebungen: |
| Schutzart (IP) | IP55 |
| Schutzart (IK) | IK10 Bildschirm: IK08 |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Betriebshöhe | 0 - 2.000 m |
| Relative Luftfeuchtigkeit | 5…95 %, Betauung nicht zulässig |
| Normen | IEC 61851-1:Hrsg. 3 IEC 61851-23:ed. 1 IEC 62196-1 IEC 62196-3 EN/IEC 61000-6-2:2005 EN/IEC 61000-6-4:Klasse A ISO 15118 DIN 70121 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 244,000 cm |
| VPE 1 Breite | 124,000 cm |
| VPE 1 Länge | 108,000 cm |
| Verpackungsgewicht (Lbs) | 640,990 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 5aea4fad-0969-4c9a-b59f-a2744f1b9435 |
| CO2-Bilanz (kg CO2 eq.) | 1 |
| Total lifecycle Carbon footprint | 0 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.00633386680707103 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 0 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.00016388192171670578 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.00007510880367946824 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0.008184002467841135 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.001076563432570741 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Rücknahme | Nein |
27 Dokumente
| EVD1S150TBB REACh-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| EVD1S150TBB EU-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| Discover EVlink Pro DC
31/03/25 · Promotional video |
1,1 MB | Video anzeigen |
| EVlink Pro DC 180 kW Credit card reader Version 28/03/25 · Circularity Profile | 0,5 MB | Download |
| EVlink Pro DC 180 kW Credit card reader Version 28/03/25 · Environmental Disclosure | 0,4 MB | Download |
| EcoStruxure for eMobility in Buildings - System Release Note - January 2025 15/03/25 · Firmware - History, Utility & Others | 0,5 MB | Download |
| EVlink Pro DC 180 Ladestation Eigentümeranleitung 15/03/25 · User guide | 2,2 MB | Download |
| EVlink Pro DC 180 Installationshandbuch 15/03/25 · Instruction sheet | 43,4 MB | Download |
| eMobility Infrastructure Design Guide for Building Applications
15/03/25 · System user guide |
20,4 MB | Download |
| EVlink Pro DC 120-180kW_2D views 15/03/25 · CAD | 0,1 MB | Download |
| EVlink Pro DC 120-180KW_CAD-simplified 15/03/25 · CAD | 7,0 MB | Download |
| EVlink Pro DC 180 Certificate CB Test IEC 61851 TUV 15/03/25 · Certificate | 0,5 MB | Download |
| How to video 1 - EcoStruxure EV Charging Expert_Key principles
15/03/25 · How to video |
131,9 MB | Video anzeigen |
| How To Install an EV fast-charging station EVlink Pro DC 120 to 180kW 15/03/25 · How to video | 279,0 MB | Video anzeigen |
| Owners Manual, EVlink Pro DC 120/150/180 Charging Stations
15/03/25 · User guide |
8,1 MB | Download |
| EVlink Pro DC 180, Installation Manual
15/03/25 · Instruction sheet |
46,4 MB | Download |
| EVlink Pro DC 180 Firmware CCS2 CCS2 15/03/25 · Firmware | 68,1 MB | Download |
| EVlink Pro DC 120-180kW - 2D Dimensions 15/03/25 · Technical illustration | 0,0 MB | Download |
| EVlink Pro DC, Cybersecurity Guide
15/03/25 · Other technical guide |
0,5 MB | Download |
| Installation template - EVlink Pro DC 120, 150, or 180 kW 15/03/25 · Technical Drawing | 0,3 MB | Download |
| EVlink Pro DC 120-180kW - Plan for customization 15/03/25 · Technical Drawing | 2,4 MB | Download |
| eMobility Solutions - Catalog 2025
15/03/25 · Catalog |
32,0 MB | Download |
| eMobility solution for Light Commercial Electrical Vehicle Depots - Application Note
15/03/25 · Application Notes |
1,2 MB | Download |
| Brochure - EVlink Pro DC 120, 150, or 180 kW
15/03/25 · Brochure |
1,4 MB | Download |
| EVlink Pro DC 180 kW, EU Declaration of Conformity, EVD1S series 15/03/25 · Declaration of conformity | 0,8 MB | Download |
| EVlink Pro DC, OCPP Protocol Connectivity Guide
27/02/25 · Other technical guide |
0,7 MB | Download |
| EVlink Pro DC 180 kW, UK Declaration of Conformity, EVD1S series 15/02/25 · Declaration of conformity | 0,5 MB | Download |
