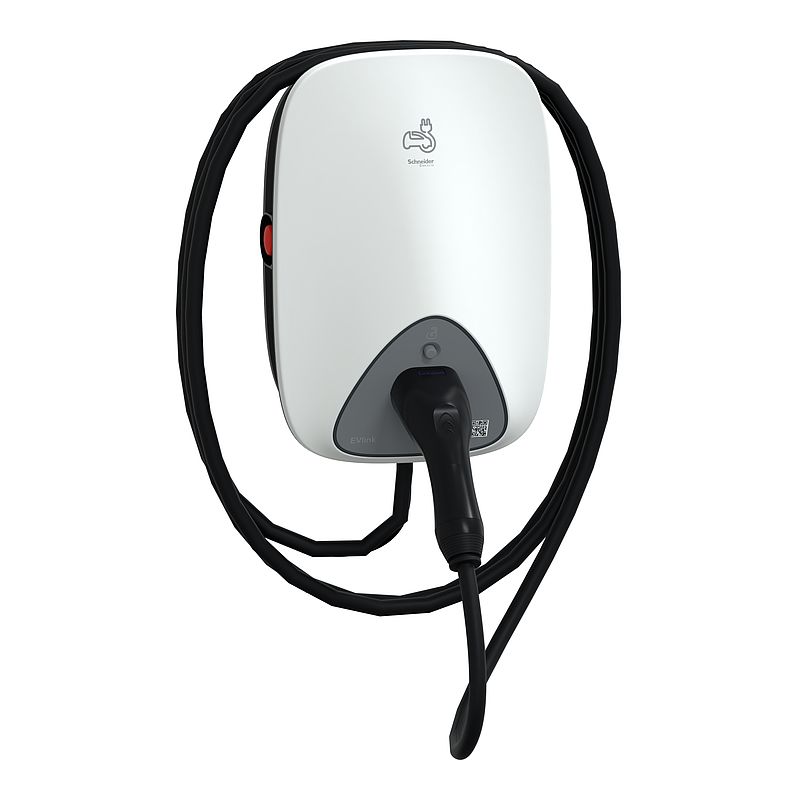

Home Smart Wallbox, Works with Wiser, 11kW, T2 Kabel, 6mA Erkennung, IP55, IK10
EVH4A11NC
Materialpreisgruppe
: AZ
950,00 €
Demnächst nicht mehr lieferb…
Der Service wurde eingestellt am: 31. December 2025
Eingestellt am: 06. May 2024
EAN Code: 3606482204973
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Gebrauchsanleitung
|
Download |
|
How To Video
|
Video anzeigen |
|
Zertifikat
|
Download |
|
Konformitätserklärung
|
Download |
|
CAD
|
Download |
|
Technische Zeichnung
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EVlink |
| Produktname | EVlink Home |
| Produkt- oder Komponententyp | Ladestation |
| Beschreibung der Pole | 3P + N |
| Montagemodus | Wandmontage |
| Angebotstyp | Smart |
| Max. Leistung | 11 kW 16 A 400 V |
| Anzahl der Ladepunkte | 1 |
| Anschluss an das Fahrzeug | Fest angeschlagenes Kabel T2 unteres und oberes Mittelteil des Gehäuses 5 m |
| Menge pro Satz | Satz à 1 | Zusatzmerkmale |
| Bemessungsbetriebsspannung | 400 V AC 50 Hz +/-10 \% |
| Erdungssystem | TT TN-S |
| Anzahl der Eingänge | 1 |
| Eingangstyp | Zusätzlich für dynamisches Energiemanagement |
| Betätigungsart | Rot 1 Notausschalter, Funktion: 1 Drucktaste |
| Lokale Signalisierung | rot, grün und blau 1 LED, Funktion: Ladestatus |
| Schutzart | Erdschlussschutz |
| Höhe | 409 mm |
| Breite | 282 mm |
| Tiefe | 148 mm |
| Produktgewicht | 5,6 kg |
| Farbe | Weiß (RAL 9003) |
| Normen | EN 61851 IEC 61851-1 EN 61000-6-1 EN 61000-6-3 |
| Produktzertifizierungen | CE UKCA |
| Max. Versorgungsstrom | 16 A |
| Kommunikationsnetztyp | WLAN RJ45 |
| Kommunikationsdienst | JSON Smart Charging |
| Kommunikationsprotokoll | OCPP 1.6, for connection to the Schneider Electric Wiser app | Montage |
| Schutzart (IP) | IP55 entspricht EN/IEC 60529 |
| Schutzart (IK) | IK10 entspricht IEC 62262 |
| Umgebungstemperatur bei Betrieb | -30…50 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Relative Luftfeuchtigkeit | 5…95 \% |
| Betriebshöhe | 0 - 2.000 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 6,940 kg |
| VPE 1 Höhe | 32,000 cm |
| VPE 1 Breite | 39,000 cm |
| VPE 1 Länge | 49,200 cm |
| VPE 2 Art | P12 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 72,000 kg |
| VPE 2 Höhe | 80,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Quecksilberfrei
|
Ja |
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
