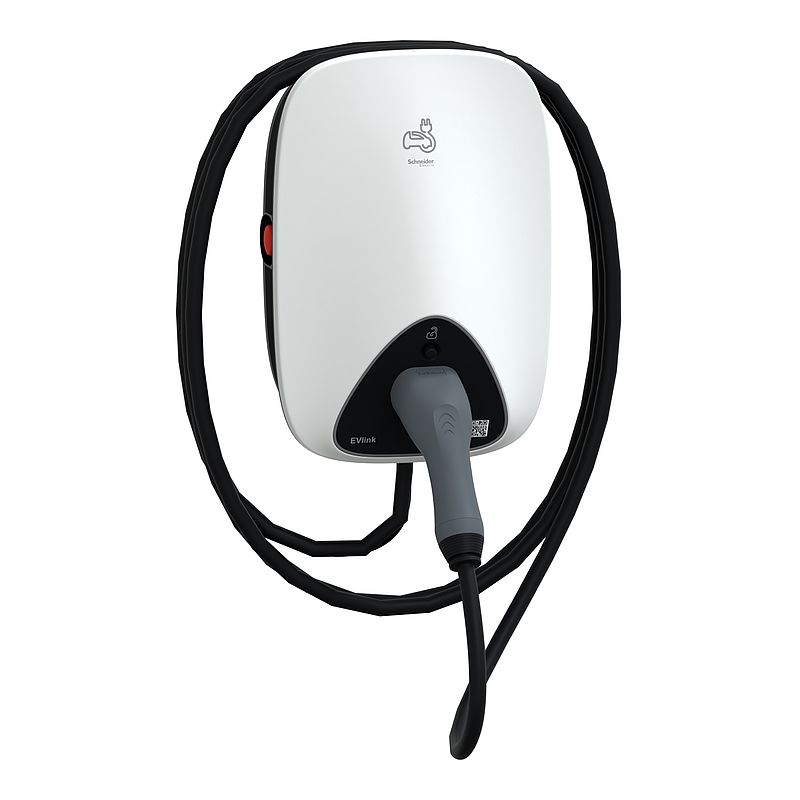

Home Wallbox, 11kW, T2 Kabel, 6mA Erkennung, IP55, IK10

EVH4S11NC
Green Premium
EAN Code: 3606482107359
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Broschüre Download
Information über Ersatzprodukte Download
Präsentation Download
Gebrauchsanleitung Download
Umweltzertifikat  (ROHS/REACH) Download
How To Video Video anzeigen
Konformitätserklärung Download
CAD Download
Technische Zeichnung Download
Alle Dokumente

Spezifikationen

Hauptmerkmale
Baureihe EVlink
Produktname EVlink Home
Produkt- oder Komponententyp Ladestation
Beschreibung der Pole 3P + N
Montagemodus Wandmontage
Angebotstyp Grundlegend
Max. Leistung 11 kW 16 A 400 V
Anzahl der Ladepunkte 1
Anschluss an das Fahrzeug Fest angeschlagenes Kabel T2 unteres und oberes Mittelteil des Gehäuses 5 m
Menge pro Satz Satz à 1
Zusatzmerkmale
Bemessungsbetriebsspannung 400 V AC 50 Hz +/-10 \%
Erdungssystem TT
TN-S
Anzahl der Eingänge 1
Eingangstyp Zusätzlich für dynamisches Energiemanagement
Betätigungsart Rot 1 Notausschalter, Funktion: 1 Drucktaste
Lokale Signalisierung rot, grün und blau 1 LED, Funktion: Ladestatus
Schutzart Erdschlussschutz
Höhe 409 mm
Breite 282 mm
Tiefe 148 mm
Produktgewicht 5,6 kg
Farbe Weiß (RAL 9003)
Normen EN 61851
IEC 61851-1
EN 61000-6-1
EN 61000-6-3
Produktzertifizierungen CE
UKCA
Max. Versorgungsstrom 16 A
Montage
Schutzart (IP) IP55 entspricht EN/IEC 60529
Schutzart (IK) IK10 entspricht IEC 62262
Umgebungstemperatur bei Betrieb -30…50 °C
Umgebungstemperatur bei Lagerung -40…85 °C
Relative Luftfeuchtigkeit 5…95 \%
Betriebshöhe 0 - 2.000 m
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Gewicht 6,690 kg
VPE 1 Höhe 32,200 cm
VPE 1 Breite 40,000 cm
VPE 1 Länge 49,000 cm
VPE 2 Art P12
VPE 2 Menge 8
VPE 2 Gewicht 66,500 kg
VPE 2 Höhe 79,000 cm
VPE 2 Breite 80,000 cm
VPE 2 Länge 120,000 cm
Vertragliche Gewährleistung
Gewährleistung 18 Monate

Nachhaltigkeit

Green Premium
Nachhaltigkeit
EU-RoHS-Richtlinie Konform mit Ausnahmen
Quecksilberfrei Ja
Angebotsstatus nachhaltiges Produkt Green Premium Produkt
