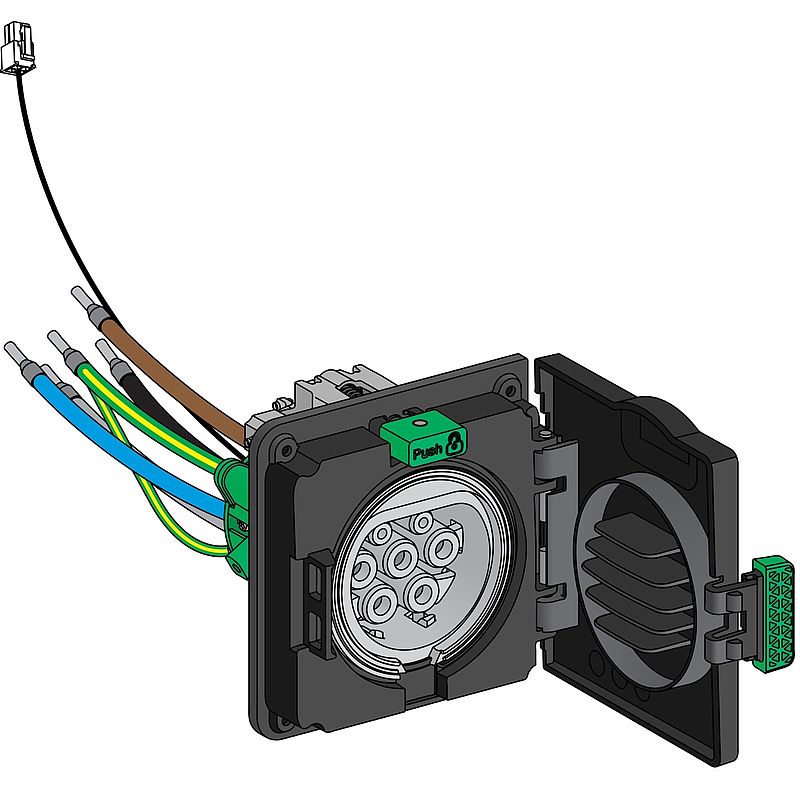

T2-Steckdosen-Baugruppe 3-Ph IEC - Wallbox-Ersatzteil
EVP1HSM23
Materialpreisgruppe
: AZ
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Declaration of conformity
|
Download |
|
Catalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EVlink |
| Produkt- oder Komponententyp | Steckdose |
| Steckdosen-Typ | T2 |
| Beschreibung der Pole | 3P + N |
| [UH,nom] Nennhilfsspannung | 380 - 415 V AC 50/60 Hz |
| Max. Versorgungsstrom | 32 A |
| Erdungssystem | TT-kompatibel IT-kompatibel mit zusätzlichem Trenntransformator im Stromnetz TN-kompatibel |
| Nennausgangsleistung | 22 W 32 A |
| Kompatible Produktfamilie | EVlink EVlink Wallbox EVH2 Ladestation | Zusatzmerkmale |
| Material | Kunststoff |
| Produktzertifizierungen | CE |
| Höhe | 110 mm |
| Breite | 110 mm |
| Tiefe | 90 mm | Montage |
| Schutzart (IP) | IP54 entspricht IEC 60529 |
| Schutzart (IK) | IK10 entspricht IEC 62262 |
| Umgebungstemperatur bei Betrieb | -30…50 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C |
| Relative Luftfeuchtigkeit | 5…95 % | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 786,000 g |
| VPE 1 Höhe | 15,000 cm |
| VPE 1 Breite | 15,000 cm |
| VPE 1 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Rücknahme | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Verpackung ohne Kunststoff | Nein |
5 Dokumente
| Auswahlkatalog 2025
15/09/25 · Catalog |
42,4 MB | Download |
| EVP1HSM23 EU-RoHS-Erklärung
03/04/25 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| DoC for Evlink sockets 15/03/25 · Declaration of conformity | 0,8 MB | Download |
| EVlink Wallbox - EC Declaration of Conformity - EVH2 15/03/25 · Declaration of conformity | 0,2 MB | Download |
| EVlink Wallbox - EVP1HSM - T2 - T2S Subassembly - Instruction sheet 15/03/25 · Instruction sheet | 23,6 MB | Download |
