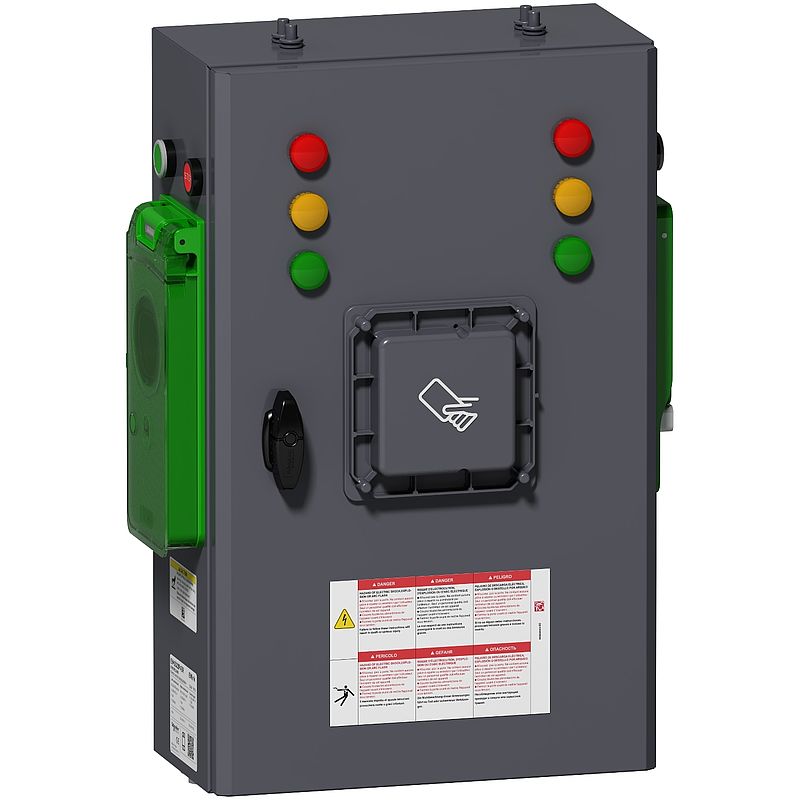

EVlink Parkplatz 2, Block 22kW+2,3kW RFID
EVP2PE222FR
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | EVlink |
| Produktname | EVlink Parkplatz |
| Produkt- oder Komponententyp | Gehäuse |
| Kurzbezeichnung des Geräts | EVP2 |
| Kompatible Produktfamilie | EVlink EVlink Parkplatz EVF2 Ladestation EVlink EVlink Parkplatz EVW2 Ladestation |
| Beschreibung der Pole | 3P + N für Stromkreis 1P + N für Steuerkreis |
| Montagemodus | Wandmontage Bodenstehend |
| Angebotstyp | Standard |
| Bemessungsbetriebsspannung | 230 V AC 50/60 Hz Steuerkreis 380 - 415 V AC 50/60 Hz Stromkreis |
| Erdungssystem | TN IT TT |
| Steckdosennummer | 2 |
| Steckdosentyp | Linke Seite: T2 / versilberte Kontakte Rechte Seite: TF / versilberte Kontakte |
| Max. Versorgungsstrom | 32 A für T2 10 A für TF |
| max. Leistung | 22 kW für T2 2,3 kW für TF |
| Authentifizierungssystem | Plakette RFID entspricht ISO/IEC 14443 Plakette RFID entspricht ISO/IEC 15693 |
Zusatzmerkmale |
| Betätigungsart | 2 rot Drucktaste, Funktion: AUS 2 grün Leuchtdrucktaster, Funktion: Start/Stop-Taste und Steckerentriegelungstaste |
| Lokale Signalisierung | Lädt: 2 LED (grün) (Blitzlicht) auf Seite Verfügbar: 2 LED (grün) auf Frontseite Reserviert: 2 LED (orange) auf Frontseite Nicht betriebsbereit: 2 LED (rot) auf Frontseite |
| Webserver | Integriert |
| Ethernet-Service | Konfiguration via Webserver |
| Höhe | 625 mm |
| Breite | 400 mm |
| Tiefe | 206 mm |
| Produktgewicht | 20 kg |
| Farbe | Grau (RAL 7016) | Montage |
| Schutzart (IP) | IP54 Leerlauf entspricht IEC 61851-1 IP54 bei Last entspricht IEC 61851-1 |
| Schutzart (IK) | IK10 Ladestation entspricht IEC 61851-22 IK10 Steckdose: T2 entspricht IEC 61851-22 IK08 Steckdose: TF entspricht IEC 61851-22 |
| Umgebungstemperatur bei Betrieb | -25…40 °C entspricht IEC 61851-22 |
| Umgebungstemperatur bei Lagerung | -40…80 °C |
| Betriebshöhe | 0 - 2.000 m entspricht IEC 61851-22 |
| Relative Luftfeuchtigkeit | 0…95 % | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 19,5 kg |
| VPE 1 Höhe | 25,0 cm |
| VPE 1 Breite | 50,0 cm |
| VPE 1 Länge | 70,0 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 2 |
| VPE 2 Gewicht | 47,5 kg |
| VPE 2 Höhe | 50,0 cm |
| VPE 2 Breite | 80,0 cm |
| VPE 2 Länge | 60,0 cm |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Verpackung mit Recycling-Karton | Nein |
| Verpackung ohne Kunststoff | Nein |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=EVP2PE222FR_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Austauschbare Batterie | Nein |
