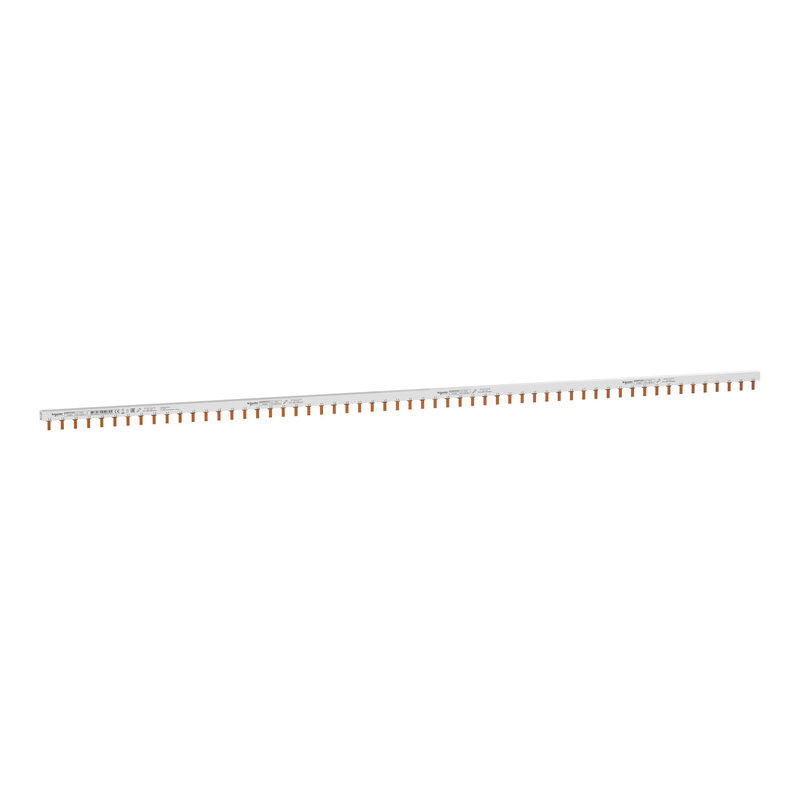

Phasenschiene Steg 3P 57 Module 63A

EZ9XPH357

Materialpreisgruppe : D7

75,80 €

EAN Code: 3606489940645

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
How to video	Video anzeigen
CAD	Download
Catalog	Download
Declaration of conformity	Download
Environmental Disclosure	Download
Offer Marketing Illustration	Download

Hauptmerkmale
Baureihe	Easy9
Produkt- oder Komponententyp	Kammschiene
Montagemodus	Horizontal
Zubehör / Teilekategorie	Anschlusszubehör
Beschreibung der Leitungen	3L
Länge in 18-mm-Modulen	57
Normen	IEC 60439-1 IEC 60664
Zusatzmerkmale
Anzahl der Wege	19-polig 3 L
Polkonfiguration für 1-Weg	1 x 3P
Anschlussraster	18 mm
Anschlusstyp	Zinke
Abstand zwischen den Polen	54 mm
Isolation	Isoliert
Gerätedarstellung	Ablängbar
Geliefertes Zubehör	2 Endstück
[Ie] Betriebsbemessungstrom	63 A bei 40 °C
[Ue] Betriebsbemessungsspannung	230 V AC 50 Hz Ph/N 400 V AC 50 Hz Ph/Ph
[Ui] Bemessungs-Isolationsspannung	500 V AC entspricht IEC 61439-1
Montageort	Oben auf Tunnelklemmen
9-mm-Raster	114
Breite	1000 mm
Farbe	Hellgrau (RAL 7035)
Kompatible Produktfamilie	Easy9 Easy9 XP
Montage
Feuerbeständigkeit	850 °C ( 30 s ) entspricht IEC 60695-2-1
Verschmutzungsgrad	2
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	425,000 g
VPE 1 Höhe	1,500 cm
VPE 1 Breite	2,500 cm
VPE 1 Länge	101,500 cm
VPE 2 Art	BB1
VPE 2 Menge	5
VPE 2 Gewicht	2,299 kg
VPE 2 Höhe	5,000 cm
VPE 2 Breite	8,500 cm
VPE 2 Länge	106,500 cm
VPE 3 Art	P12
VPE 3 Menge	270
VPE 3 Gewicht	136,200 kg
VPE 3 Höhe	75,000 cm
VPE 3 Breite	80,000 cm
VPE 3 Länge	120,000 cm
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Frei von REACh-SVHC	Ja
Frei von giftigen Schwermetallen	Ja
Quecksilberfrei	Ja
Circular Econmomy-Eignung	Keine besonderen Recycling-Verfahren erforderlich
Verpackung ohne Kunststoff	Nein
Verpackung mit Recycling-Karton	Nein
Rücknahme	Ja
CO2-Bilanz (kg CO2 eq.)	176
Total lifecycle Carbon footprint	176 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	1.729347485167634
CO₂-Fußabdruck der Herstellungsphase [A1 bis A3]	2 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	0.0899629630450219
CO₂-Fußabdruck der Distributionsphase [A4]	0.1 kg CO2 eq.
Carbon footprint of the installation phase [A5]	0.0446510054332099
CO₂-Fußabdruck der Installationsphase [A5]	0 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	172.8898260826197
CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6]	173 kg CO2 eq.
Sustainable packaging	Nein
Carbon footprint of the end-of-life phase [C1 to C4]	1.012786480625199
CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4]	1 kg CO2 eq.
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	Halogenfreies Produkt
PVC-frei	Nein
Silikonfrei	Nein
Recyclingfähigkeitspotential in %	87
EU-RoHS-Richtlinie	https://download.se.com/files?p_Doc_Ref=EZ9XPH357_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
REACh-Verordnung	https://download.se.com/files?p_Doc_Ref=EZ9XPH357_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29
