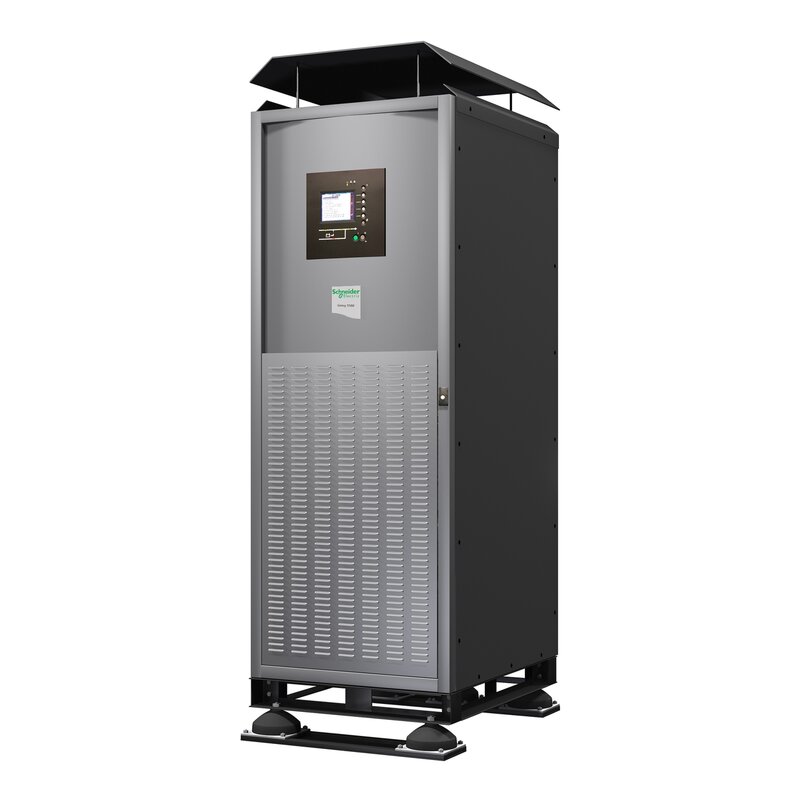

MGE Galaxy 5500, 40 kVA, 400–415V, Einzel-USV, Offshore, IP22, RAL 7035, Start-up-Service 5x8
G55TUPU40HXS
ProduktdatenblattSpezifikationen
| Übersicht | |
|---|---|
| Ausführung | Die USV entspricht den Anforderungen für Standard-Offshore-Ausrüstungen. |
| Lieferzeit | Sonderbestellung - Lieferzeit auf Anfrage | Hauptmerkmale |
| Haupteingangsspannung | 400 V 3 Phasen |
| Eingangsspannung | 380 V 415 V |
| Ausgangsspannung | 400 V 3 Phasen |
| Ausgangsspannung | 380 V 415 V |
| Bemessungsleistung in W | 36000 W |
| Nennleistung in VA | 40000 VA |
| Netzwerkfrequenz | 45 - 65 Hz |
| Anzahl der Eingangsanschlüsse | 1 fest verdrahtet 4-adrig (3P + E) 1 fest verdrahtet 4-adrig (3-phasig + N) |
| Eingangsspannungsgrenzen | 323 - 437 V 380 V 340 - 460 V 400 V 353 - 477 V 415 V |
| Max. Eingangsstrom | 77 A |
| Max. Schaltstrom | 125 A |
| Max. Kurzschlussfestigket (Icw) | 20 kA |
| Oberschwingungsverzerrung am Eingang | Weniger als 5 % bei Volllast |
| Eingangsschutztyp | GL-Sicherung |
| Leistungsfaktor der Last | 0.9 |
| Cos phi | 1 |
| Max. konfigurierbare Leistung in W | 36000 W |
| Oberschwingungsverzerrung | Weniger als 2 % |
| Ausgangsfrequenz | 50 Hz programmierbar +/- 0,5 / 1 / 2 / 4 / 6 / 8 % Netzsynchronisation 50 Hz +/-0,1 % für 50 Hz Nominal nicht synchronisiert |
| Scheitelfaktor | 3:1 |
| Wellentyp | Sinuswelle |
| Toleranz der Ausgangsspannung | +/-2 % statisch und 100 % Last |
| Oberschwingungsverzerrung am Ausgang | < 1% linear load and < 2.5% non-linear load |
| Überlastbetrieb des Ausgangs | 10 Minuten bei 125 % und 60 Sekunden bei 150 % |
| Erforderlicher Ausgangsstromschutz | 58 A |
| Neutrales Ausgangsstrom | 87 A |
| Bypass-Typ | Integrierter Wartungsbypass Integrierter statischer Bypass Optionaler externer Bypass |
| Wirkungsgrad | 91 % (Volllast) 85 % (Halblast) |
| Max. Ausgangsstrom | 190 A |
| Max. konfigurierbare Leistung in VA | 40000 VA | Batterien und Überbrückungszeit |
| Batterietyp | Externes Batteriesystem |
| Leistung Batterieladegerät | 9300 W bewertet |
| Batterielebensdauer | 8…10 Jahre | Zusatzmerkmale |
| Geliefertes Zubehör | Installationsanleitung Benutzerhandbuch |
| Konfiguration der Bypass-Verdrahtung | 4-drahtig (3-phasig + N) 5 Leiter (3 PH + N + PE) |
| Toleranz Bypass-Spannung | +/-10 % einstellbar von +/-4/6/8 bis 10 % |
| Max. Bypass-Eingangsstrom | 58 A |
| Bypass-Stromschutz | 100 A |
| Redundant | No |
| Farbe | Hellgrau |
| Höhe | 218 cm |
| Breite | 71,2 cm |
| Tiefe | 85,5 cm |
| Produktgewicht | 456 kg |
| Montagepräferenz | No preference |
| USB-kompatibel | No |
| Zusätzliche Informationen | Konfigurierbar für 400 oder 415 V 3 Phasen Nennausgangsspannung |
| freie Steckplätze | 3 |
| Vorinstalliertes Gerät | Network management card 2 with environmental monitoring, out of band access and Modbus - Schneider |
| Bedienfeld | Multifunktions-LCD-Status- und Steuerkonsole |
| Notabschaltung | Ja | Montage |
| Produktzertifizierungen | CE TÜV VDE |
| Normen | EN/IEC 62040-1 EN/IEC 62040-2 EN/IEC 62040-3 IEC 62040-2 ISO 9001 |
| Umgebungstemperatur bei Betrieb | 0…40 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 3.333 ft |
| Umgebungstemperatur bei Lagerung | -20…45 °C |
| Relative Feuchtigkeit bei Lagerung | 0…95 % |
| Aufbewahrungshöhe | 0…3657,6 m |
| Geräuschpegel | 65 dBA |
| Schutzart (IP) | IP20 IP32 |
Verpackungseinheiten |
| Verpackungsgewicht (Lbs) | 510 kg |
| VPE 1 Höhe | 230 cm |
| VPE 1 Breite | 120 cm |
| VPE 1 Länge | 108 cm |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 12 |
Nachhaltigkeit
Nachhaltigkeit
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
