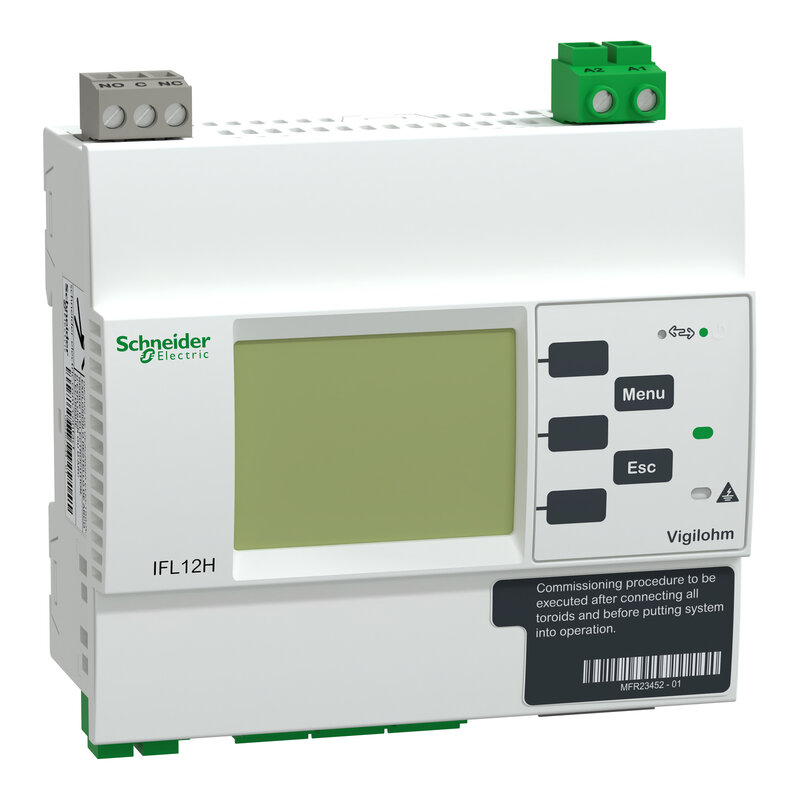

Vigilohm 12-kanaliges Fehlerortungsgerät mit Modbus Krankenhaus - 110-230VAC - 125/250VDC
IMDIFL12H
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Other technical guide
|
Download |
|
Technical illustration
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Specification sheet
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Funktionen
Sensoren Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Vigilohm |
| Kurzbezeichnung des Geräts | IFL12H |
| Produkt- oder Komponententyp | Isolationsfehlersuchgerät |
| Erdungssystem | IT |
| Application | Group II medical premise Krankenhaus |
| Type of network | 1P + N | Zusatzmerkmale |
| Konfigurierbare Filterzeit | 5 s |
| [tA] Antwortzeit | 1 s 1/5th of set filtering time |
| Analyse der Netzqualität | Transientenerfassung |
| Alarm pro Kanal | Alarmschwelle: einstellbar pro Abgang |
| Genauigkeit | +/- 15 % |
| Displaytyp | LCD-Anzeige |
| Angezeigte Informationen | Resistance value |
| Benutzersprache | Französisch Deutsch Italienisch Portugiesisch Russisch Spanisch Englisch Chinesisch |
| Anschlüsse - Klemmen | Netzteil: abnehmbare Schraubklemmleiste 0,2…2,5 mm² Ausgang Relais: abnehmbare Schraubklemmleiste 0,2…2,5 mm² Ringwandlereingänge: abnehmbare Schraubklemmleiste 0,2…1,5 mm² Kommunikation: abnehmbare Schraubklemmleiste 0,2…2,5 mm² Spannungseingänge: abnehmbare Schraubklemmleiste 0,2…2,5 mm² |
| Überspannungskategorie | III | Montage |
| Schutzart (IP) | Gehäuse: IP20 Vorderseite: IP54 |
| Umgebungseigenschaften | Feuchte Wärme, außerhalb Betrieb entspricht IEC 60068-2-30 Feuchte Wärme, bei Betrieb entspricht IEC 60068-2-56 Salznebel entspricht IEC 60068-2-52 Long-term storage class 1K22 entspricht IEC 60721-3-1 Transport class 2K11 entspricht IEC 60721-3-2 Stationary use at weather protected locations class 3K24 entspricht IEC 60721-3-3 |
| Mechanical characteristic | Long-term storage class 1M11 entspricht IEC 60721-3-1 Transport class 2M4 entspricht IEC 60721-3-2 Stationary use class 3M11 entspricht IEC 60721-3-3 |
| Betriebshöhe | <= 3.000 m |
| Relative Luftfeuchtigkeit | 5…92 % |
| Umgebungstemperatur bei Betrieb | -25…55 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Abmessungen |
| Montagemodus | Aufsteckbar (DIN-Schiene) Flächenbündig (Platte) |
| Montageposition | Horizontal Vertikal |
| Material | Thermoplastisch |
| Installationstyp | Innenraum |
| Produktgewicht | 0,28 kg |
| Abmessungen des Ausschnitts | 92 x 104 mm |
| Höhe | 110 mm |
| Breite | 108 mm |
| Tiefe | 59 mm | Eingang |
| Netzspannung | 0…230 V - DC 0…230 V - AC bei 45 - 65 Hz |
| Anzahl der Kanäle | 12 |
| Messwerttyp | Netzwerk-Isolationswiderstand, Bereich: 200 Ohm bis 250 kOhm, Präzision:+/- 15 % |
| Überwachungsfunktion | Detection of toroids connection automatisch Detection of toroids connection Manuell-Modus Detection of IM400 injection current permanent |
Konformität |
| Verschmutzungsgrad | 2 |
| Standards | IEC 61010-1 IEC 60364-7-710 IEC 61326-2-4 IEC 61557-9 IEC 61557-15 UL 61010-1 |
| Produktzertifizierungen | DNV-GL EAC CE UL cULus |
Kommunikation & Management |
| Fault event log | Alarmprotokolle |
| Lokale Signalisierung | Gelb Anzeigeleuchte: Isolationsfehler Gelb Blitzlicht Anzeigeleuchte: Kommunikation Grün/rot Anzeigeleuchte: Produktstatus Grün Anzeigeleuchte: zufriedenstellende Isolierung Gelb Blitzlicht Anzeigeleuchte: transienter Fehler |
| Schwellwerteinstellung | Alarm: 50 - 200 kOhm |
| [tA] Antwortzeit | <= 5 s |
| Self-test | Ferntest Manuell Automatischer Test beim Start und alle 5 Stunden |
| Ausgangskontakt | 1 Wechslerkontakt Standard oder ausfallsicher |
| Ausschaltvermögen | 250 V - AC bei 6 A 48 V - DC bei 1 A |
| Kommunikationsprotokoll | Modbus RS485 | Leistungsanforderungen |
| [UH,nom] Bemessungs-Betriebsspannung | 110 - 230 V AC 50/60 Hz Toleranz: ± 15 % 125-250 V DC Toleranz: ± 15 % |
| Leistungsaufnahme in VA | 25 VA |
| Leistungsaufnahme in W | 10 W |
| Überstromschutz | 1 A | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 9,7 cm |
| VPE 1 Breite | 18,2 cm |
| VPE 1 Länge | 13,5 cm |
| Verpackungsgewicht (Lbs) | 550,0 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 8 |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 2 Gewicht | 5,14 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
| Recyclingfähigkeitspotential in % | 8 |
| Total lifecycle Carbon footprint | 648 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 98.205 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 98 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.15364 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.2 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.30142 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0.3 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 548.78 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 549 kg CO2 eq. |
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.74526 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.7 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 648 |
| Verpackung mit Recycling-Karton | Ja |
| Verpackung ohne Kunststoff | Nein |
| SCIP-Nummer | D3328ed4-45d1-46a9-bf4a-dba261badb1a |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=IMDIFL12H_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=IMDIFL12H_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Rücknahme | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
