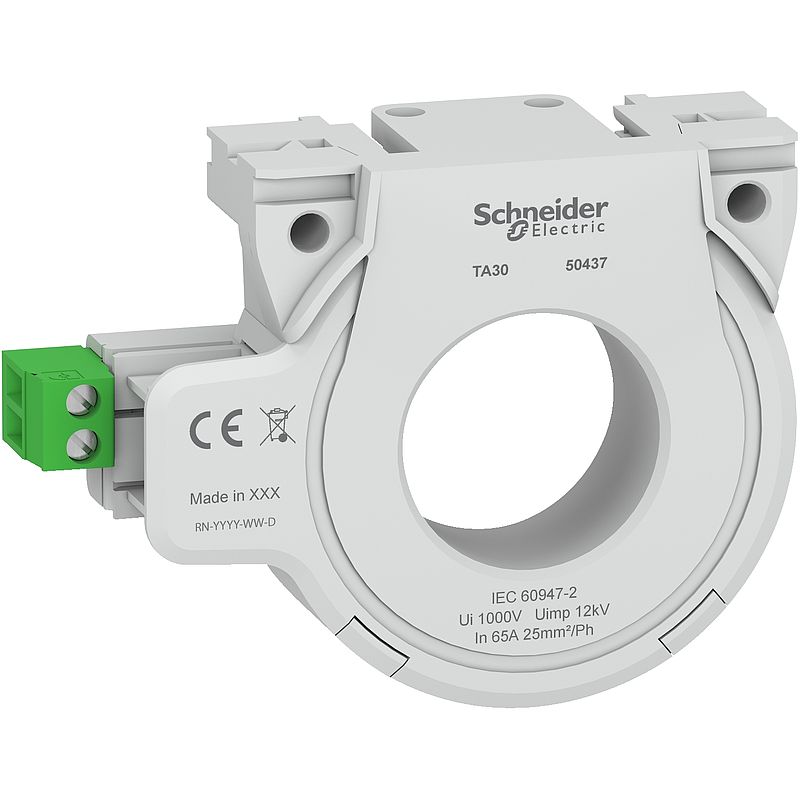

Geschlossener Ringkern für Fehlerstromschutz TA, Ø 30mm
50437
Materialpreisgruppe
: DD
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Technical Drawing
|
Download |
|
Other technical guide
|
Download |
|
User guide
|
Download |
|
CAD
|
Download |
|
Catalog
|
Download |
|
Instruction sheet
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Technical illustration
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (10)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | VigiPacT |
| Kurzbezeichnung des Geräts | TA30 |
| Produkt- oder Komponententyp | Fehlerstromsensor |
| Geräteanwendung | Geräteüberwachung und -steuerung |
| Kompatible Produktfamilie | VigiPacT RH10M Fehlerstrom-Schutzrelais VigiPacT RH10P Fehlerstrom-Schutzrelais VigiPacT RH21M Fehlerstrom-Schutzrelais VigiPacT RH21P Fehlerstrom-Schutzrelais VigiPacT RH68M Fehlerstrom-Schutzrelais VigiPacT RH86M Fehlerstrom-Schutzrelais VigiPacT RH86P Fehlerstrom-Schutzrelais VigiPacT RH99M Fehlerstrom-Schutzrelais VigiPacT RH99P Fehlerstrom-Schutzrelais VigiPacT RH197M Fehlerstrom-Schutzrelais VigiPacT RH197P Fehlerstrom-Schutzrelais VigiPacT RHU Fehlerstrom-Schutzrelais VigiPacT RHUs Fehlerstrom-Schutzrelais VigiPacT RMH Fehlerstrom-Schutzrelais |
| Typ des Stromsensors | Geschlossener Toroid vom Typ A |
| [Ie] Bemessungs-Betriebsstrom | 65 A | Zusatzmerkmale |
| Transformatorübersetzungsverhältnis | 1/1000 |
| Netzwerkfrequenz | 50/60 Hz 400 Hz |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 85 kA für 0,5 s |
| zul. Restkurzschl.-Sp.-Fest. | 85 kA / 0,5 s entspricht IEC 60947-2 |
| [Ui] Bemessungs-Isolationsspannung | 1000 V |
| Überspannungskategorie | IV |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 12 kV |
| Montagemodus | Fest (Rückwand ohne Aussparung) Fest (Profil-Stahlblech) Fest (Rückwand mit Schlitzen) Aufsteckbar (DIN-Schiene) Aufsteckbar (Vigirex-Relais) |
| Heizwert | 0,98 MJ |
| Anschlüsse - Klemmen | Schraubverbindung 0,22…2,5 mm² |
| Durchmesser | Innen: 29,4 mm |
| Produktgewicht | 0,12 kg |
| Höhe | 74,5 mm |
| Breite | 63 mm |
| Tiefe | 29 mm | Montage |
| Schutzart (IP) | Gehäuse: IP30 Stecker: IP20 |
| Umgebungseigenschaften | Feuchte Wärme, bei Betrieb: Kategorie C2: 48 Stunden entspricht IEC 60068-2-56 Feuchte Wärme, außerhalb Betrieb (25 - 55 °C, rel. LF 95 %) : 28 Zyklen entspricht IEC 60068-2-30 Salznebel: Kb/2 entspricht IEC 60068-2-52 |
| Verschmutzungsgrad | Stufe 3 entspricht IEC 60664-1 |
| Umgebungstemperatur bei Betrieb | -35…70 °C |
| Umgebungstemperatur bei Lagerung | -55…85 °C |
| Normen | IEC 60947-2 |
| Produktzertifizierungen | CE | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 108,000 g |
| VPE 1 Höhe | 3,000 cm |
| VPE 1 Breite | 7,000 cm |
| VPE 1 Länge | 15,000 cm |
| VPE 2 Art | S04 |
| VPE 2 Menge | 100 |
| VPE 2 Gewicht | 11,500 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 78b0d24c-0e62-4f91-9397-1958e4735328 |
| Frei von giftigen Schwermetallen | Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 9 |
| Total lifecycle Carbon footprint | 9 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 9.004578198585518 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 9 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.014122708849543 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.026428906647413073 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0 kg CO2 eq. |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 0 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.18920070231863606 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 0.2 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Recyclingfähigkeitspotential in % | 10 |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=50437_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=50437_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
