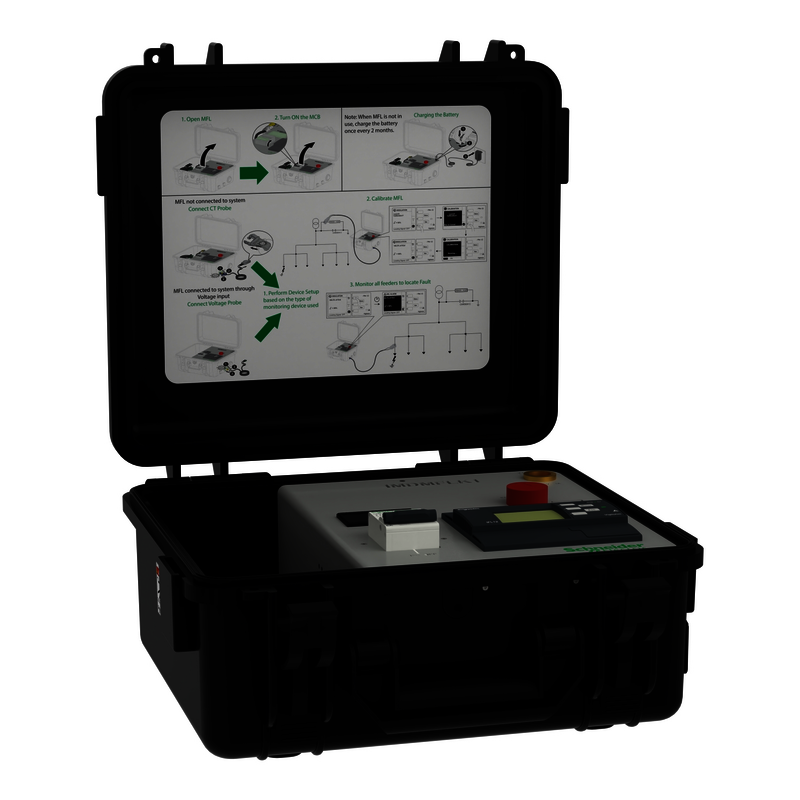

Vigilohm MLF, Mobiler Lokalisierungskoffer, zur Isolationsfehlersuche mit IM400 und Sonden, 1 Kanal
IMDMFLK1
Materialpreisgruppe
: DD
8.567,00 €
EAN Code: 3606482077515
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Technical illustration
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
CAD
|
Download |
|
Specification sheet
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (1)
Sensoren: Kompatible Produkte
Sensoren (3)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Vigilohm |
| Produktname | Vigilohm MFL |
| Produkt- oder Komponententyp | Mobile fault locator |
| Anzahl der Kanäle | 1 |
| Kompatible Produktfamilie | Vigilohm Vigilohm IM IM400 Isolationsüberwachungsgerät Vigilohm Vigilohm IM IM400L Isolationsüberwachungsgerät Vigilohm Vigilohm IM IM400THR Isolationsüberwachungsgerät Vigilohm Vigilohm IM IM400LTHR Isolationsüberwachungsgerät Vigilohm Vigilohm IM IM400C Isolationsüberwachungsgerät |
| Produktkompatibilität | CP15 probe CP50 probe CP100 probe |
Zusatzmerkmale |
| Bausatz-Zusammensetzung | Hard case Anschlusskabel Batterie Circuit breaker Insulation fault locator |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V DC |
| Leistungsaufnahme in W | 4 W |
| Netzspannung | 440 V - AC (when voltage input is connected to the system) 1000 V - AC (when voltage input is not connected to the system) 440 V - DC (when voltage input is connected to the system) 1000 V - DC (when voltage input is not connected to the system) |
| Max. Lastkapazität | 20 µF |
| Erfassungszeit | 15 s |
| calibration time | 45 s |
| Position | Innenraum Im Freien |
| Isolationsspannung | 300 V III 2 600 V II 2 |
| Autonomie | 24 h |
| Aufladezeit der Batterie | 7 h |
| Produktgewicht | 7 kg |
| Höhe | 160 mm |
| Breite | 340 mm |
| Tiefe | 315 mm | Montage |
| Normen | IEC 61557-9 IEC 61010-1 IEC 61326-2-4 UL 61010-1 |
| Schutzart (IP) | IP40 |
| Umgebungstemperatur bei Betrieb | -20…45 °C |
| Umgebungstemperatur bei Lagerung | -20…60 °C |
| Betriebshöhe | <= 3.000 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 19,000 cm |
| VPE 1 Breite | 38,000 cm |
| VPE 1 Länge | 51,000 cm |
| Verpackungsgewicht (Lbs) | 6,327 kg |
| VPE 2 Art | P06 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm |
| VPE 2 Gewicht | 49,962 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| SCIP-Nummer | C123d318-cb33-4e5c-9dab-95827c9079ea |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
| Rücknahme | Ja |
|
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Total lifecycle Carbon footprint | 887 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 89.35510518815826 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 89 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 2.662937759791028 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 3 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.03696798910857275 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 777.2423341421166 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 777 kg CO2 eq. |
| Carbon footprint of the end-of-life phase [C1 to C4] | 17.28409976766892 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 17 kg CO2 eq. |
| CO2-Bilanz (kg CO2 eq.) | 887 |
