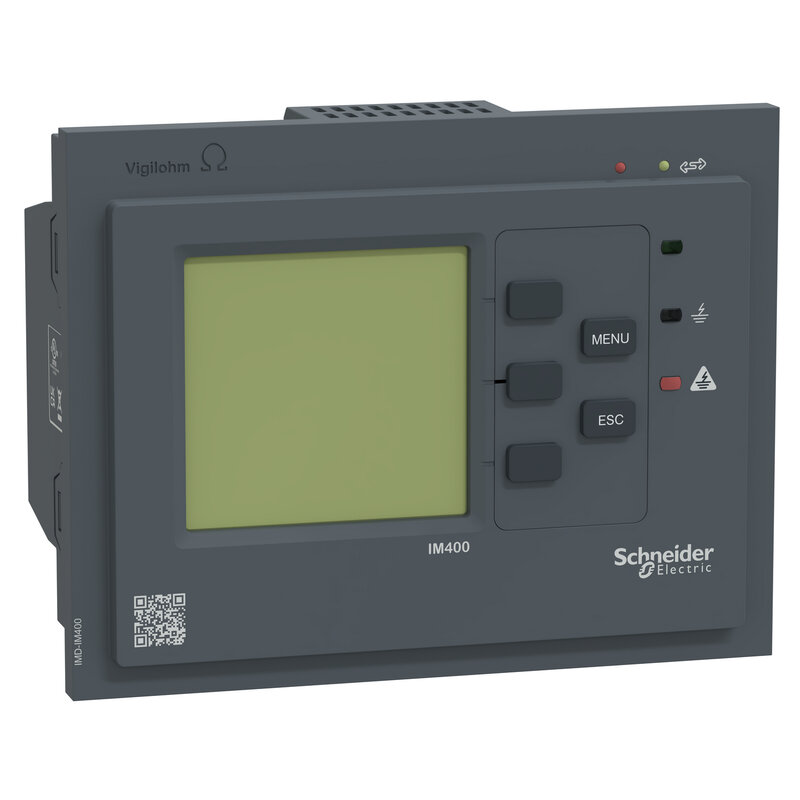

Vigilohm Isolationsüberwachungsgerät IM400 100-440Vac
IMD-IM400
Materialpreisgruppe
: DD
6.829,00 €
EAN Code: 3606480573347
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Other technical guide
|
Download |
|
Instruction sheet
|
Download |
|
Catalog
|
Download |
|
Software - Hotfix
|
Download |
|
Circularity Profile
|
Download |
|
User guide
|
Download |
|
CAD
|
Download |
|
Technical illustration
|
Download |
|
Specification sheet
|
Download |
|
Certificate
|
Download |
|
Declaration of conformity
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
Steuerungsgeräte: Kompatible Produkte
Steuerungsgeräte (1)
Funktionen: Kompatible Produkte
Funktionen (5)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Vigilohm |
| Kurzbezeichnung des Geräts | IM400 |
| Produkt- oder Komponententyp | Isolationsüberwachungsgerät |
| Application | Marineanwendung Industrieanwendung Infrastructure Generator |
| Typ der elektrischen Schaltung | Large |
| Erdungssystem | IT |
| Stromkreistyp | Stromkreis Steuerkreis |
| Type of network | 1P + N 3P 3P + N |
| Network capacitance | Hoch belastet |
| Type of IMD | AC/DC IMD | Zusatzmerkmale |
| Benutzersprache | Italienisch Französisch Deutsch Chinesisch Portugiesisch Russisch Spanisch Englisch |
| Displaytyp | LCD-Anzeige |
| Anschlüsse - Klemmen | Abnehmbare Schraubklemmleiste 0,2…2,5 mm² |
| Konfigurierbare Filterzeit | 4 s 40 s 400 s |
| [tA] Antwortzeit | 0.8 s 1/5th of set filtering time 8 s 1/5th of set filtering time 80 s 1/5th of set filtering time |
| Eingangstyp | Kontakt für Einspritzsperre Dry contact Kontakt für Einspritzsperre Modbus |
| Analyse der Netzqualität | Transientenerfassung |
| Überspannungskategorie | III 300 V II 600 V |
| Angezeigte Informationen | Resistance value Capacitance value Evolution of resistance in graph |
Eingang |
| Netzspannung | 0…480 V - AC bei 45 - 440 Hz (Gerät an Phase angeschlossen) 0…830 V - AC bei 45 - 440 Hz (Gerät an Nullleiter angeschlossen) 0…480 V - DC |
| Messwerttyp | Netzwerk-Isolationswiderstand, Bereich: 10 Ohm - 10 MOhm, Präzision:+/-1 % Erdschlusskapazität, Bereich: 0.01...500 µF, Präzision:+/- 5 % |
Kommunikation & Management |
| Lokale Signalisierung | Grün Anzeigeleuchte: Zufriedenstellender Isolationswiderstand Weiß Anzeigeleuchte: Unter Präventionsschwelle Rot Anzeigeleuchte: Verdrahtungs- oder interner Fehler Gelb Anzeigeleuchte: Isolationsfehler Gelb Blitzlicht Anzeigeleuchte: Kommunikation |
| Schwellwerteinstellung | Vor Alarm: 1 kOhm - 1 MOhm Alarm: 40 Ohm - 500 kOhm |
| Alarm optional delay | 0 - 120 min für Signalschaltkreis 0 - 120 min für alarm |
| [tA] Antwortzeit | <= 4 s |
| Self-test | Manuell Automatischer Test beim Start und alle 5 Stunden |
| Ausgangskontakt | 2 Wechslerkontakte Standard oder ausfallsicher |
| Ausschaltvermögen | 250 V - AC bei 3 A 48 V - DC bei 1 A |
| Fault event log | Alarmprotokolle Zeitstempelung 30 events |
| Self-test communication | HMI: Testberichte Dry contact: Testberichte |
| Kommunikationsprotokoll | Modbus RS485 |
| Betriebsmodus | Control Power |
Leistungsanforderungen |
| Leistungsaufnahme in VA | 25 VA |
| Leistungsaufnahme in W | 10 W |
| Überstromschutz | 2 A |
| [UH,nom] Bemessungs-Betriebsspannung | 100...440 V AC 50/60/400 Hz Toleranz: ± 15 % 100...440 V DC Toleranz: ± 15 % |
Abmessungen |
| Montageposition | Horizontal |
| Material | Thermoplastisch |
| Produktgewicht | 0,645 kg |
| Abmessungen des Ausschnitts | 112 x 148 mm |
| Höhe | 123 mm |
| Breite | 159 mm |
| Tiefe | 90 mm |
| Installationstyp | Innenraum |
| Montagemodus | Flächenbündig (Platte) | Montage |
| Schutzart (IP) | Gehäuse: IP20 Vorderseite: IP54 |
| Betriebshöhe | <= 3.000 m |
| Relative Luftfeuchtigkeit | 0…92 % |
| Umgebungstemperatur bei Betrieb | -25…55 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Umgebungseigenschaften | Feuchte Wärme, außerhalb Betrieb entspricht IEC 60068-2-30 Feuchte Wärme, bei Betrieb entspricht IEC 60068-2-56 Salznebel entspricht IEC 60068-2-52 Long-term storage class 1K22 entspricht IEC 60721-3-1 Transport class 2K11 entspricht IEC 60721-3-2 Stationary use at weather protected locations class 3K24 entspricht IEC 60721-3-3 |
| Mechanical characteristic | Long-term storage class 1M11 entspricht IEC 60721-3-1 Transport class 2M4 entspricht IEC 60721-3-2 Stationary use class 3M11 entspricht IEC 60721-3-3 |
Konformität |
| Verschmutzungsgrad | 2 |
| Standards | IEC 60364-4-41 IEC 61010-1 IEC 61557-8 UL 61010-1 IEC 61326-2-4 EN/IEC 61508 Level SIL2 |
| Produktzertifizierungen | DNV RMRS CE ABS EAC CSA cULus UL EU-RO MR TA RCM |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 956,000 g |
| VPE 1 Höhe | 14,000 cm |
| VPE 1 Breite | 17,500 cm |
| VPE 1 Länge | 21,200 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 4 |
| VPE 2 Gewicht | 4,530 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P06 |
| VPE 3 Menge | 32 |
| VPE 3 Gewicht | 43,500 kg |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm | Unterstützte Hardware |
| Produktkompatibilität | Automatic fault locator | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
|
Quecksilberfrei
|
Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 682 |
| Total lifecycle Carbon footprint | 682 kg CO2 eq. |
| SCIP-Nummer | D55c3a22-c942-4ef7-92b3-b9dcd1c41082 |
| Carbon footprint of the manufacturing phase [A1 to A3] | 112.88207856520317 |
| CO₂-Fußabdruck der Herstellungsphase [A1 bis A3] | 113 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.26869279787407474 |
| CO₂-Fußabdruck der Distributionsphase [A4] | 0.3 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.378591683131732 |
| CO₂-Fußabdruck der Installationsphase [A5] | 0.4 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 566.6299999999999 |
| CO₂-Fußabdruck der Nutzungsphase [B2, B3, B4, B6] | 567 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 1.4273357356399012 |
| CO₂-Fußabdruck der End-of-Life-Phase [C1 bis C4] | 1 kg CO2 eq. |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.schneider-electric.com/files?p_Doc_Ref=IMD-IM400_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.schneider-electric.com/files?p_Doc_Ref=IMD-IM400_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Recyclingfähigkeitspotential in % | 10 |
