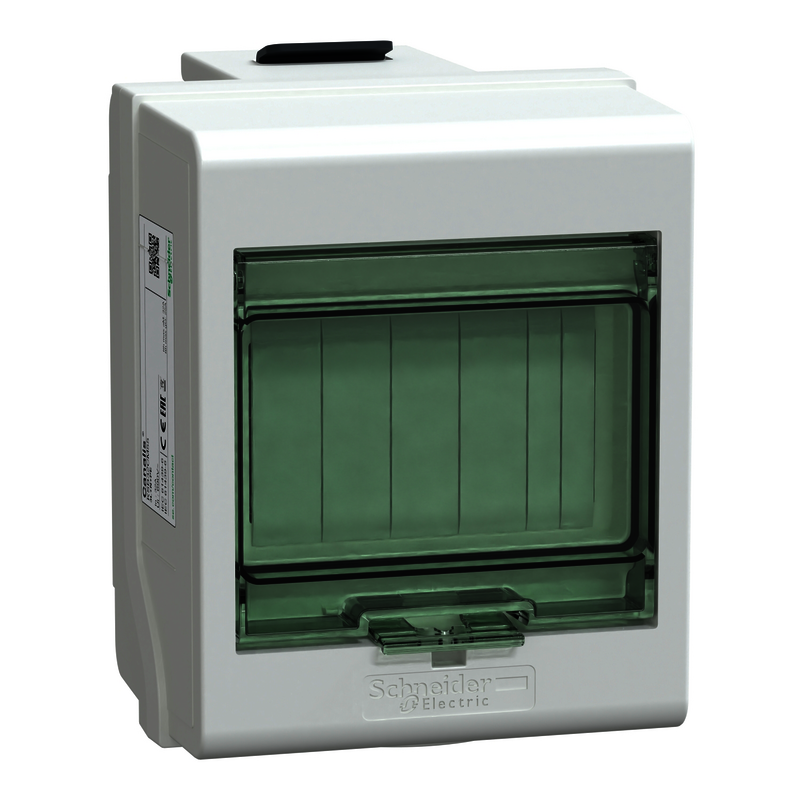

KS Abgangsadapter, 32A, 3L+N+PE, leer, 5 Teilungseinheiten
KSB32CM55
Materialpreisgruppe
: DI
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Technical illustration
|
Download |
|
Software - Release
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
How to video
|
Video anzeigen |
|
Katalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Canalis |
| Kompatible Produktfamilie | Canalis KS Stromschienenverteiler |
| Produkt- oder Komponententyp | Abzweigeinheit |
| Kompatibilität der Sammelschienenverteiler | Canalis KS Stromschienenverteilersteckbar |
| [Ie] Betriebsbemessungstrom | 32 A |
| Schutzart | Leistungsschalter: Miniatur-Leitungsschutzschalter (MCB) |
| Montagemodus | Steckbar mit fester Polarität |
| Polarität Abzweigeinheit | 3L+N+PE |
| Farbe | Weiß (RAL 9001) | Zusatzmerkmale |
| Geräteanwendung | Mittlere Energieverteilung |
| Geliefertes Zubehör | Leistungsschalter separat zu bestellen Abdeckplatte |
| [Ue] Betriebsbemessungsspannung | 230 - 690 V abhängig vom Schutzgerät |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6,8 kV |
| [Ui] Bemessungs-Isolationsspannung | 400 V abhängig vom Schutzgerät 500 V abhängig vom Schutzgerät 690 V abhängig vom Schutzgerät |
| Netzwerkfrequenz | 50/60 Hz |
| Elektrische Verbindung | Vorverdrahteter Klemmenblock - ISO32 6 mm² flexibel Vorverdrahteter Klemmenblock - ISO32 10 mm² fest |
| Tür- / Deckelöffnungsseite | Frontseite |
| Abschaltmodus der Abzweigvorrichtung | Durch das Herausziehen |
| Normen | IEC 61439-6 IEC 61439-1 |
| Gehäusematerial | Kunststoff |
| 18 mm Einheiten | 5 |
| Breite | 135 mm |
| Tiefe | 108 mm |
| Höhe | 175 mm |
| Produktgewicht | 0,6 kg | Montage |
| Erdungssystem | TT TN-S IT |
| Schutzart (IP) | IP55 entspricht IEC 60529 |
| Schutzart (IK) | IK08 entspricht IEC 62262 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 16,500 cm |
| VPE 1 Breite | 15,500 cm |
| VPE 1 Länge | 18,500 cm |
| Verpackungsgewicht (Lbs) | 738,000 g |
| VPE 2 Art | P12 |
| VPE 2 Menge | 119 |
| VPE 2 Höhe | 80,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm |
| VPE 2 Gewicht | 101,012 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| SCIP-Nummer | Cb1a2eb4-9b7e-4708-8b1b-be81799688d2 |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Produkt mit halogenfreien Kunststoffteilen |
| Rücknahme | Nein |
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| Sustainable packaging | Nein |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
