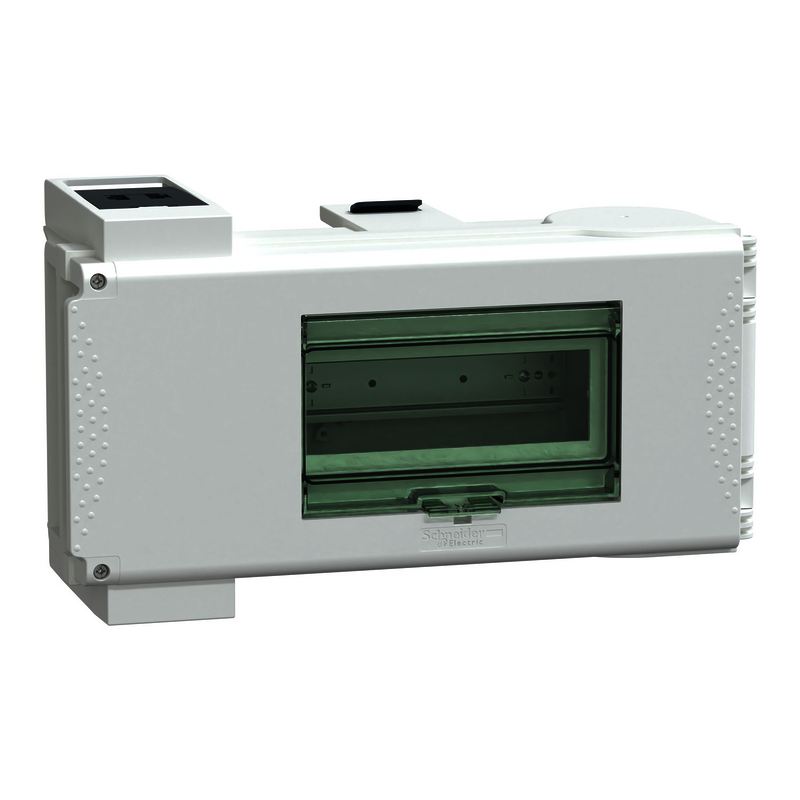

KS Abgangskasten,63A, leer, 3L+N+PE, 8 Teilungeinheiten
KSB63SM48
Materialpreisgruppe
: DI
Hauptdokumente
 Produktdatenblatt |
Download |
|
Technical illustration
|
Download |
|
Software - Release
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
How to video
|
Video anzeigen |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Canalis |
| Kompatible Produktfamilie | Canalis KS Stromschienenverteiler Canalis KT Stromschienenverteiler |
| Produkt- oder Komponententyp | Abzweigeinheit |
| Kompatibilität der Sammelschienenverteiler | Canalis KS Stromschienenverteilersteckbar Canalis KT Stromschienenverteiler mit KS Typ steckbar |
| [Ie] Betriebsbemessungstrom | 63 A |
| Schutzart | Leistungsschalter: Miniatur-Leitungsschutzschalter (MCB) |
| Montagemodus | Steckbar mit fester Polarität |
| Polarität Abzweigeinheit | 3L+N+PE |
| Farbe | Weiß (RAL 9001) | Zusatzmerkmale |
| Geräteanwendung | Mittlere Energieverteilung |
| Geliefertes Zubehör | Leistungsschalter separat zu bestellen |
| [Ue] Betriebsbemessungsspannung | 230 - 690 V abhängig vom Schutzgerät |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6,8 kV |
| [Ui] Bemessungs-Isolationsspannung | 400 V abhängig vom Schutzgerät 500 V abhängig vom Schutzgerät 690 V abhängig vom Schutzgerät |
| Netzwerkfrequenz | 50/60 Hz |
| Elektrische Verbindung | Kabelschuhe - ISO63 16 mm² flexibel Kabelschuhe - ISO63 16 mm² fest |
| Tür- / Deckelöffnungsseite | Rechts |
| Abschaltmodus der Abzweigvorrichtung | Durch das Öffnen der Tür |
| Normen | IEC 61439-6 IEC 61439-1 |
| Gehäusematerial | Kunststoff |
| 18 mm Einheiten | 8 |
| Breite | 444 mm |
| Tiefe | 133 mm |
| Tiefe (Tür offen) | 432,5 mm |
| Höhe | 220 mm |
| Produktgewicht | 2,4 kg | Montage |
| Erdungssystem | TT TN-S IT |
| Schutzart (IP) | IP55 entspricht IEC 60529 |
| Schutzart (IK) | IK08 entspricht IEC 62262 | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 16,000 cm |
| VPE 1 Breite | 20,300 cm |
| VPE 1 Länge | 35,700 cm |
| VPE 1 Gewicht | 1,980 kg |
| VPE 2 Art | P12 |
| VPE 2 Menge | 38 |
| VPE 2 Höhe | 80,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm |
| VPE 2 Gewicht | 98,000 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| SCIP-Nummer | Cb1a2eb4-9b7e-4708-8b1b-be81799688d2 |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| WEEE | Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass Elektro- bzw. Elektronik(alt)geräte nicht im Hausmüll entsorgt werden dürfen, sondern vom Besitzer einer getrennten Sammlung für Elektro- und Elektronikaltgeräte zugeführt werden müssen. |
| Halogengehalt Leistung | Halogenfreies Produkt |
| Rücknahme | No |
| REACh frei von SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
|
Quecksilberfrei
|
Ja |
| Nachhaltige Verpackung | Ja |
