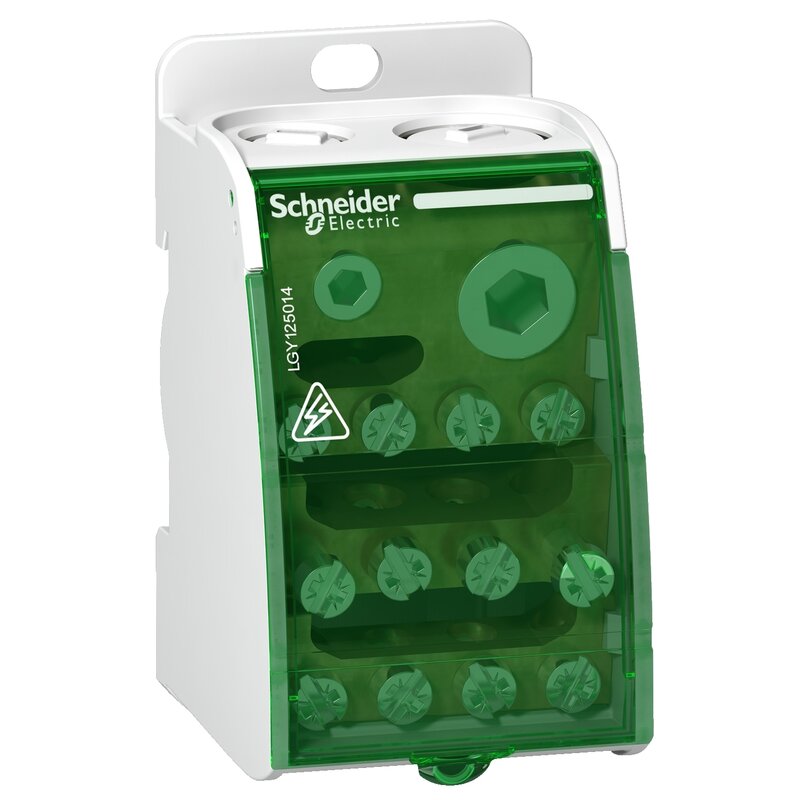

Klemmenblock Linergy 250A, 1-polig, 14 Stück Schraubanschlüsse
LGY125014
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
Catalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Linergy |
| Produktname | Linergy DS |
| Produkt- oder Komponententyp | Verteilerblock | Zusatzmerkmale |
| Montagehalterung | DIN-Schiene |
| Kompatible Produktfamilie | Prisma G Prisma P Prisma PH Spacial TeSys |
| Produktkompatibilität | Räumliche Abgrenzungen |
| Beschreibung der Pole | 1P |
| Verteilerblock-Ausgänge | 14 Löcher |
| [Ue] Bemessungs-Betriebsspannung | 230 V AC Ph/N 440 V AC Ph/Ph |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| [Ie] Betriebsbemessungstrom | 250 A bei 40 °C |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 14,4 kA für 1 s |
| [Ipk] Bemessungs-Stoßstrom | 60 kA |
| Anschlüsse - Klemmen | Verteilung: Schraubklemme 4 cable(s) 1,5…16 mm² fest Verteilung: Schraubklemme 4 cable(s) 1,5…10 mm² flexibel mit Kabelende Verteilung: Schraubklemme 8 cable(s) 2,5…25 mm² fest Verteilung: Schraubklemme 8 cable(s) 1,5…16 mm² flexibel mit Kabelende Versorgung: Schraubklemme 1 cable(s) 35…120 mm² fest Versorgung: Schraubklemme 1 cable(s) 23…95 mm² flexibel mit Kabelende Verteilung: Schraubklemme 1 cable(s) 1,5…50 mm² fest Verteilung: Schraubklemme 1 cable(s) 1,5…35 mm² flexibel mit Kabelende |
| [M] Anzugsdrehmoment | Verteilung: 2 Nm flach Schraubenzieher 7,5 mm Verteilung: 2 Nm PZ2 Schraubenzieher 7,5 mm Versorgung: 10 Nm flach Schraubenzieher 15,3 mm Versorgung: 10 Nm PZ2 Schraubenzieher 15,3 mm Verteilung: 4 Nm flach Schraubenzieher 10 mm Verteilung: 4 Nm PZ2 Schraubenzieher 10 mm Verteilung: 2 Nm flach Schraubenzieher 6 mm Verteilung: 2 Nm PZ2 Schraubenzieher 6 mm |
| 9-mm-Raster | 5 |
| Höhe | 85 mm |
| Breite | 45 mm |
| Tiefe | 50,5 mm |
| Produktgewicht | 0,252 kg |
| Farbe | Weiß (RAL 9003) | Montage |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Durchschlagfestigkeit | 2500 V |
| Normen | EN/IEC 60947-7-1 EN/IEC 61439-1 |
| Umgebungstemperatur bei Betrieb | -25…55 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 253,000 g |
| VPE 1 Höhe | 5,000 cm |
| VPE 1 Breite | 5,500 cm |
| VPE 1 Länge | 9,000 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 40 |
| VPE 2 Gewicht | 10,670 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 320 |
| VPE 3 Höhe | 45,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 95,500 kg | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| SCIP-Nummer | B7c6f1d6-d622-4f6c-907b-f4c3173076cb |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| PVC-frei | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Halogenfreies Produkt |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=LGY125014_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=LGY125014_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
