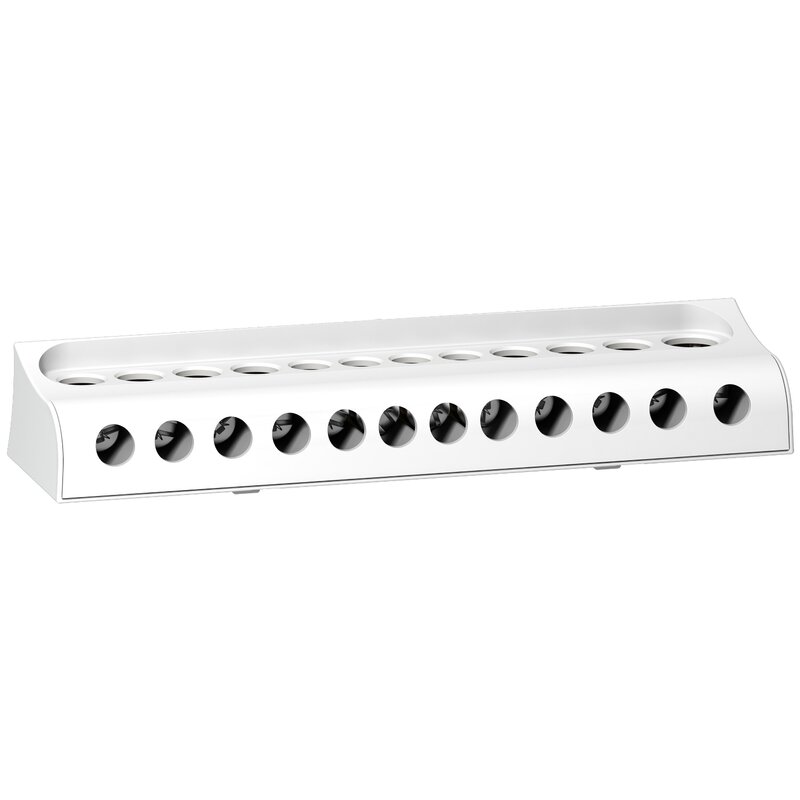

Neutralleiterklemme Linergy DS, 125A, 12 Anschlüsse, zusätzliche Klemme
LGYN12512
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
|
Catalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Linergy |
| Produktname | Linergy DS |
| Produkt- oder Komponententyp | Erweiterungsmodul |
| LS-Ss, Vert.-Block-Zub.-Typ | Neutral bar |
| Beschreibung der Pole | 1N |
| Zubehör / Teilekategorie | Anschlusszubehör | Zusatzmerkmale |
| Verteilerblock-Ausgänge | 12 Löcher |
| Montagehalterung | Direktmontage auf Rückseite |
| Montagemodus | Durch Schrauben |
| [Ue] Bemessungs-Betriebsspannung | 230 V AC Ph/N |
| [Ie] Betriebsbemessungstrom | 125 A bei 40 °C |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht EN/IEC 61439-1 |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 3,5 kA für 1 s |
| [Ipk] Bemessungs-Stoßstrom | 20 kA |
| Sammelschienenlänge | 125 mm |
| 9-mm-Raster | 14 |
| 18 mm Einheiten | 7 |
| Höhe | 20 mm |
| Breite | 125 mm |
| Tiefe | 35 mm |
| Produktgewicht | 111 g |
| Anschlüsse - Klemmen | Versorgung: Schraubklemme 1 cable(s) 10…35 mm² fest Versorgung: Schraubklemme 1 cable(s) 4…25 mm² flexibel mit Kabelende Verteilung: Schraubklemme 7 cable(s) 2,5…25 mm² fest Verteilung: Schraubklemme 7 cable(s) 1,5…16 mm² flexibel mit Kabelende Verteilung: Schraubklemme 4 cable(s) 1,5…16 mm² fest Verteilung: Schraubklemme 4 cable(s) 1,5…10 mm² flexibel mit Kabelende |
| [M] Anzugsdrehmoment | Versorgung: 2,5 Nm PZ2 Schraubenzieher 9 mm Versorgung: 2,5 Nm flach Schraubenzieher 9 mm Verteilung: 2 Nm PZ2 Schraubenzieher 7,5 mm Verteilung: 2 Nm flach Schraubenzieher 7,5 mm Verteilung: 2 Nm PZ2 Schraubenzieher 6,5 mm Verteilung: 2 Nm flach Schraubenzieher 6,5 mm |
| Kompatible Produktfamilie | ComPacT | Montage |
| Normen | IEC 60947-7-1 IEC 61439-2 EN/IEC 61439-1 |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Durchschlagfestigkeit | 2500 V |
| Umgebungstemperatur bei Betrieb | -25…55 °C |
| Farbe | Weiß (RAL 9003) | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 122 g |
| VPE 1 Höhe | 2 cm |
| VPE 1 Breite | 3,5 cm |
| VPE 1 Länge | 12,5 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 100 |
| VPE 2 Gewicht | 12,832 kg |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm | Vertragliche Gewährleistung |
| Garantie (in Monaten) | 18 |
Nachhaltigkeit
Nachhaltigkeit
Quecksilberfrei
|
Ja |
| SCIP-Nummer | B7c6f1d6-d622-4f6c-907b-f4c3173076cb |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| PVC-frei | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Halogenfreies Produkt |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| EU-RoHS-Richtlinie | https://download.se.com/files?p_Doc_Ref=LGYN12512_ROHS_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| REACh-Verordnung | https://download.se.com/files?p_Doc_Ref=LGYN12512_REACH_DECLARATION&p_enDocType=Declaration+of+Conformity+%28Sustainability%29 |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
