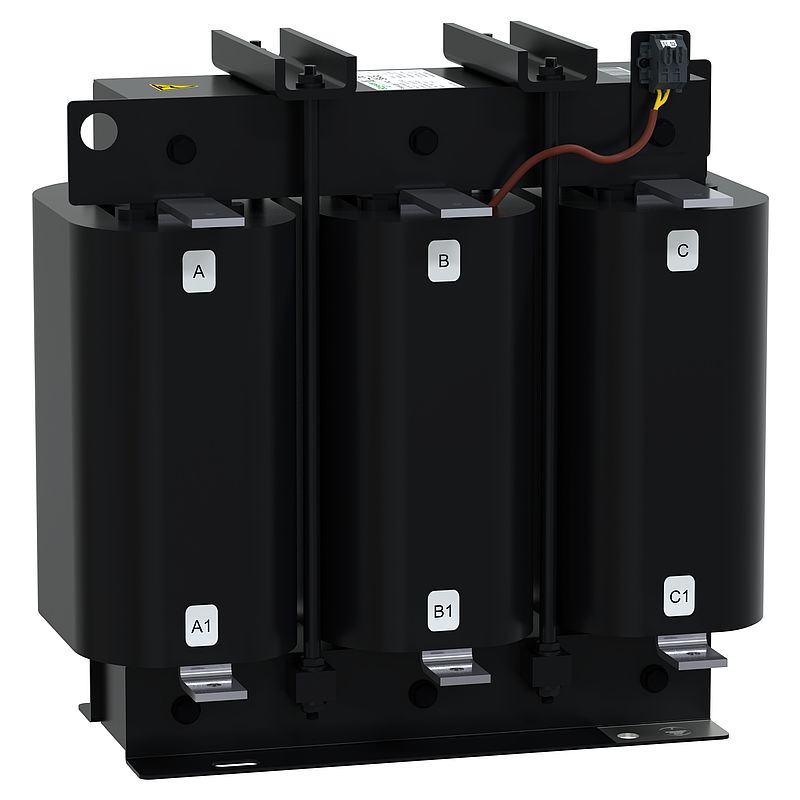

Filterkreisdrossel, PowerLogic PFC, 100kvar, 190Hz, (3,8), 7%, 50Hz, 400V

LVR07X00A40T

Materialpreisgruppe : DL

1.311,00 €

EAN Code: 3606480541537

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Technical Drawing	Download
Catalog	Download
CAD	Download
Declaration of conformity	Download
Instruction sheet	Download
Certificate	Download
Environmental Disclosure	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Funktionen (1)

Hauptfunktionen (19)

Spezifikationen

Hauptmerkmale
Baureihe	PowerLogic
Kurzbezeichnung des Geräts	DR
Produkt- oder Komponententyp	Verstimmte Drosselspule
Netzwerkfrequenz	50 Hz
Blindleistungsangabe	100 kvar für 400 V AC 50 Hz
Netzspannung	400 V AC 50 Hz
Einstellreihenfolge	3,8 - 190 Hz - 7 % - 50 Hz
Zusatzmerkmale
Leistungsverluste (max)	480 W
Induktanzwert	0,375 mH
Induktivitätstoleranz	- 5 % bis 5 % pro Phase
Grundnennstrom	144,3 A
Effektivwert des Stroms	155,9 A
elektrische Isolationsklasse	Klasse H
[Ui] Bemessungs-Isolationsspannung	1,1 kV
Dielektrische Prüfspannung	4 kV 50 Hz 1 Minute
[Imp] Max. Dauerstrom	1,2 x I1
Oberschwingungsstromspektrum	3,7 % x I3 38,2 % x I5 13,6 % x I7 4,9 % x I11
Dynamischer Haltestrom	2,2 x Isc
[Ith] Konventioneller thermischer Strom in freier Luft	2 A bei 250 V AC 50 Hz
Installationstyp	Innenmontage
Kühlungstyp	Erzwungene Konvektion
Anschlüsse - Klemmen	Polklemme
Befestigungsmitte	200 x 125 mm
Höhe	350 mm
Breite	350 mm
Tiefe	220 mm
Produktgewicht	37 kg
Montage
Normen	IEC 60068
Schutzart (IP)	IP00
Betriebshöhe	<= 2.000 m
Umgebungstemperatur bei Betrieb	0…55 °C bei <lt/>= 1.000 m 0…50 °C bei > 1.000 - 2.000 m
Durchschnittliche Umgebungslufttemperatur für den Betrieb	50°C bei <lt/>= 1.000 m (Durchschnitt über 24 Stunden) 40°C bei <lt/>= 1.000 m (Durchschnitt über 1 Jahr) 45°C bei > 1.000 - 2.000 m (Durchschnitt über 24 Stunden) 35°C bei > 1.000 - 2.000 m (Durchschnitt über 1 Jahr)
Klimafestigkeit	Relative Luftfeuchtigkeit: 20 - 80 % Salznebel (400 V/50 Hz) : 250 Stunden
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
Verpackungsgewicht (Lbs)	44,0 kg
VPE 1 Höhe	56,0 cm
VPE 1 Breite	40,0 cm
VPE 1 Länge	60,0 cm
VPE 2 Art	P06
VPE 2 Menge	2
VPE 2 Gewicht	96,5 kg
VPE 2 Höhe	50,0 cm
VPE 2 Breite	80,0 cm
VPE 2 Länge	60,0 cm
Vertragliche Gewährleistung
Garantie (in Monaten)	18

Nachhaltigkeit

Nachhaltigkeit

Frei von REACh-SVHC	Ja
EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Circular Econmomy-Eignung	Keine besonderen Recycling-Verfahren erforderlich
Verpackung ohne Kunststoff	Nein
Verpackung mit Recycling-Karton	Ja
Rücknahme	Ja
CO2-Bilanz (kg CO2 eq.)	8790
Total lifecycle Carbon footprint	8 790 kg CO2 eq.
Carbon footprint of the manufacturing phase [A1 to A3]	249.49074116188214
CO2 Fußabdruck am Ende der Betriebsdauer	249 kg CO2 eq.
Carbon footprint of the distribution phase [A4]	33.39674591776864
Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle	33 kg CO2 eq.
Carbon footprint of the installation phase [A5]	5.266350879134017
CO2 Fußabdruck während der Einrichtung	5 kg CO2 eq.
Carbon footprint of the use phase [B2, B3, B4, B6]	8419.097491178147
Carbon footprint of the use phase [B2, B3, B4, B6]	8 419 kg CO2 eq.
Sustainable packaging	Nein
Carbon footprint of the end-of-life phase [C1 to C4]	82.50205883381622
Carbon footprint of the end-of-life phase [C1 to C4]	83 kg CO2 eq.
WEEE-Kennzeichnung	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
EU-RoHS-Richtlinie	Konform
